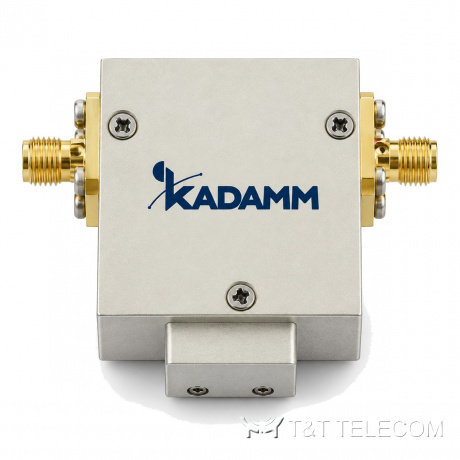

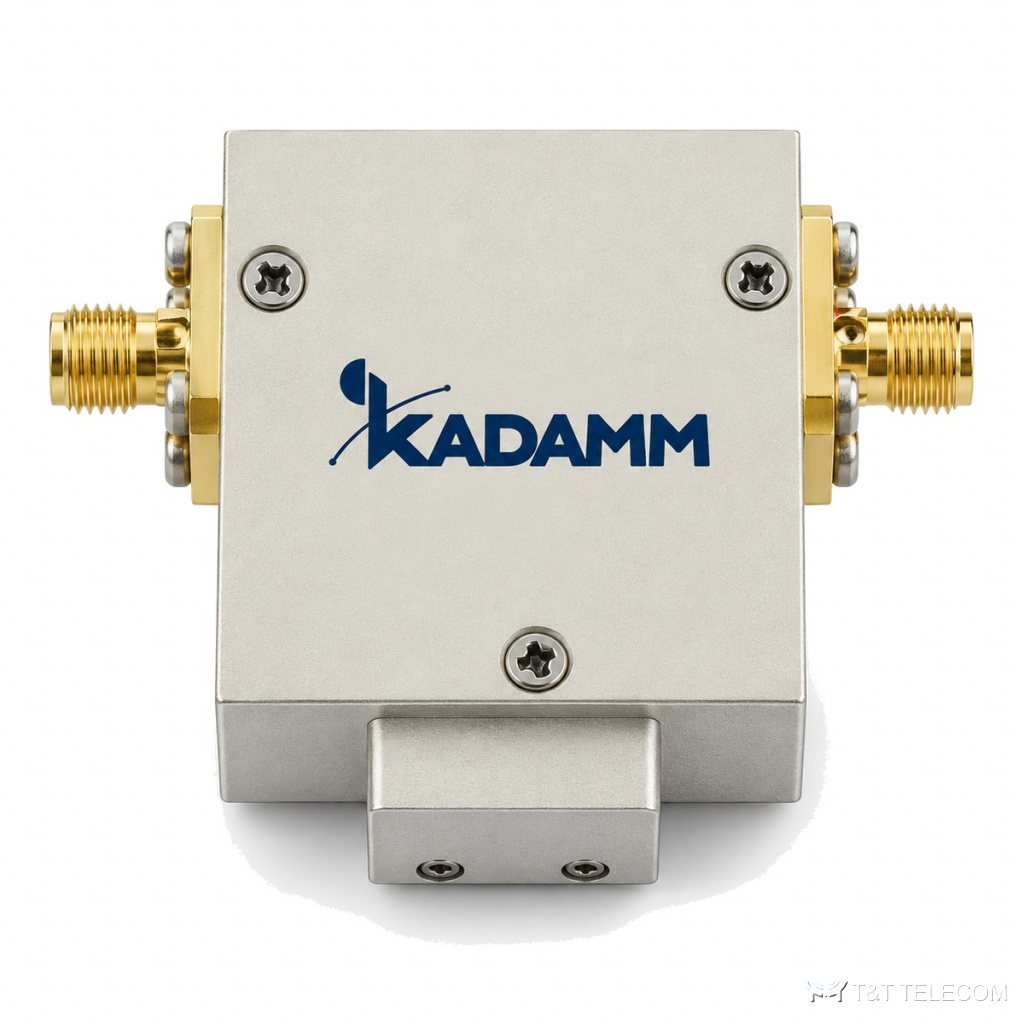

Серия ферритовых вентилей KADAMM ВН — 10 МГц – 50 ГГц, соединители SMA, 90 моделей
Циркуляторы и ферритовые вентили
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ВН — серия из 90 ферритовых вентилей, 10 МГц – 50 ГГц. ВН пропускают сигнал в одном направлении и поглощают отражённую волну. Основное о ВН: диапазон 10 МГц – 50 ГГц; соединители SMA; вносимые потери 0,3–18 дБ; КСВН 1,15–1,9.
Где применяют
- Измерительные установки — ВН.
- Защита выходов усилителей и генераторов — ВН.
- Развязка каскадов в СВЧ-модулях — ВН.
Исполнения серии ВН
| Артикул | Частоты, ГГц | Прямая мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Обратная мощность, Вт | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВН-10/55-100-8080 | 0,01–0,055 | 100 | 1,2 | 20 | 1,25 | N, SMA | 80×80×28 | 100 | +10–+60 |
| KADAMM ВН-1000-2000-K2-K2-N-1 | 1–2 | 200 | 0,7 | 15 | 1,45 | N | 70×80×21 | 200 | 0–+60 |
| KADAMM ВН-10000/11200-30 | 10–11,2 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | 19×13×13 | 10 | — |
| KADAMM ВН-118/156-100 | 0,118–0,156 | 100 | 0,6 | 20 | 1,25 | уточняйте у менеджера | 75×60×28 | 100 | — |
| KADAMM ВН-12000/18000-60-1318 | 12–18 | 60 | 0,5 | 18 | 1,3 | SMA | 13×18×13,8 | 10 | -55–+85 |
| KADAMM ВН-130/900-300-5656 | 0,13–0,9 | 300 | 0,3 | 23 | 1,2 | N, SMA | 56×56×15 | 30 | -30–+70 |
| KADAMM ВН-130/900-300-5663 | 0,13–0,9 | 300 | 0,3 | 23 | 1,2 | N, SMA | 56×63,5×15 | 100 | -30–+70 |
| KADAMM ВН-1300/4000-100-2025X | 1,3–4 | 100 | 0,4 | 20 | 1,25 | SMA | 20×25,4×13 | 20 | -30–+70 |
| KADAMM ВН-135/175-150 | 0,135–0,175 | 150 | 0,5 | 20 | 1,25 | уточняйте у менеджера | 60×60×25 | 100 | — |
| KADAMM ВН-1350/2700-100-5049 | 1,35–2,7 | 100 | 0,5 | 18 | 1,3 | N, SMA | 50,8×49,5×19 | 30 | 0–+70 |
| KADAMM ВН-146/174-150 | 0,146–0,174 | 150 | 1,5 | 60 | 1,25 | уточняйте у менеджера | 170×80×43 | 50 | — |
| KADAMM ВН-150/174-50-SMA | 0,15–0,174 | 50 | 0,6 | 20 | 1,2 | SMA | 60×60×25,5 | 20 | — |
| KADAMM ВН-1500/3000-100-5049 | 1,5–3 | 100 | 0,5 | 17 | 1,35 | N, SMA | 50,8×49,5×19 | 30 | 0–+70 |
| KADAMM ВН-1500/3000-100-5050A | 1,5–3 | 100 | 0,7 | 17 | 1,4 | SMA, N | 50,8×49,5×19 | 10–100 | -10–+60 |
| KADAMM ВН-1500/3600-100-4040A | 1,5–3,6 | 100 | 0,7 | 17 | 1,4 | SMA, N | 40×40×20 | 30–100 | 0–+60 |
| KADAMM ВН-160/330-500-5258E | 0,16–0,33 | 500 | 0,7 | 18 | 1,3 | SMA, N | 52×57,5×22 | 10–100 | -30–+70 |
| KADAMM ВН-16000/17000-60-SMA | 16–17 | 60 | 0,3 | 23 | 1,2 | SMA | 20×12×13 | 10 | — |
| KADAMM ВН-180/860-300-10458E | 0,18–0,86 | 300 | 1 | 38 | 1,3 | SMA, N | 104×57,5×22 | 10–100 | -30–+70 |
| KADAMM ВН-18000-26500-10-5-K | 18–26,5 | 10 | 0,7 | 16 | 1,4 | 2,92 мм | 12×20×13 | 5 | -30–+70 |
| KADAMM ВН-18000/26500-10-1025 | 18–26,5 | 10 | 0,7 | 20 | 1,3 | 2,92 мм | 10,2×25,6×12,5 | 2 | -55–+85 |
| KADAMM ВН-1850/3800-100-4040 | 1,85–3,8 | 100 | 0,7 | 17 | 1,35 | N, SMA | 40×40×20 | 30 | 0–+70 |
| KADAMM ВН-20/400-100-6060E | 0,02–0,4 | 100 | 2 | 18 | 1,3 | SMA, N | 60×60×25,5 | 10–100 | -20–+70 |
| KADAMM ВН-20/400-100-6466H | 0,02–0,4 | 100 | 2 | 18 | 1,3 | SMA, N | 64×66×22 | 20–100 | 0–+60 |
| KADAMM ВН-200/1875-300-3538 | 0,2–1,875 | 300 | 0,3 | 35 | 1,15 | N, SMA | 35×38×15 | 30 | -40–+85 |
| KADAMM ВН-200/1875-300-3556 | 0,2–1,875 | 300 | 0,3 | 35 | 1,15 | N, SMA | 35×56×15 | 100 | -40–+85 |
| KADAMM ВН-2000/4000-100-3234A | 2–4 | 100 | 0,6 | 18 | 1,3 | SMA, N | 32×34×21 | 20 | 0–+60 |
| KADAMM ВН-2000/6000-100-3038 | 2–6 | 100 | 0,8 | 13 | 1,5 | N, SMA | 30,5×38,5×15 | 100 | -40–+70 |
| KADAMM ВН-2000/8000-100-6236 | 2–8 | 100 | 1,8 | 14 | 1,6 | SMA | 62×36,6×19,4 | 20 | +10–+70 |
| KADAMM ВН-2000/8000-20-6237A | 2–8 | 20 | 1,5 | 13 | 1,8 | SMA | 62×36,8×19,6 | 5 | 0–+60 |
| KADAMM ВН-22000/33000-10-1318 | 22–33 | 10 | 0,9; 1 при -40–+85 | 16; 15 при -40–+85 | 1,4; 1,5 при -40–+85 | 2,92 мм | 13×18×12,8 | 10 | +25±5; -40–+85 |
| KADAMM ВН-225/400-160 | 0,225–0,4 | 160 | 0,8 | 18 | 1,3 | уточняйте у менеджера | 60×60×28 | 160 | — |
| KADAMM ВН-225/400-160-6060 | 0,225–0,4 | 160 | 0,8; 1 при -40–+85 | 18; 16 при -40–+85 | 1,3; 1,4 при -40–+85 | N, SMA | 60×60×28 | 50 | 0–60; -40–+85 |
| KADAMM ВН-225/400-160-6075 | 0,225–0,4 | 160 | 0,8; 1 при -40–+85 | 18; 16 при -40–+85 | 1,3; 1,4 при -40–+85 | N, SMA | 60×75×28 | 100 | 0–60; -40–+85 |
| KADAMM ВН-23000/28000-10-1025 | 23–28 | 10 | 0,9 | 20 | 1,3 | 2,92 мм | 10,2×25,6×12,5 | 2 | -55–+85 |
| KADAMM ВН-250/1500-300-4550 | 0,25–1,5 | 300 | 0,3 | 23 | 1,15 | N, SMA | 45×50×24 | 30 | -30–+70 |
| KADAMM ВН-250/1500-300-4580 | 0,25–1,5 | 300 | 0,3 | 23 | 1,15 | N, SMA | 45×80×24 | 250 | -30–+70 |
| KADAMM ВН-2500/6500-100-2528C | 2,5–6,5 | 100 | 0,9 | 17 | 1,4 | SMA, N | 25,4×28×14 | 20 | -30–+70 |
| KADAMM ВН-26500-40000-10-1-K | 26,5–40 | 10 | 1,7 | 12 | 1,8 | 2,92 мм | 13×26×22 | 1 | -20–+70 |
| KADAMM ВН-26500-40000-5-1-K | 26,5–40 | 5 | 1,3 | 12 | 1,7 | 2,92 мм | 26×13×16,8 | 1 | -30–+70 |
| KADAMM ВН-26500/40000-10-1326 | 26,5–40 | 10 | 1,5; 1,7 при -45–+85 | 14; 12 при -45–+85 | 1,6; 1,8 при -45–+85 | 2,92 мм | 13×26×16,6 | 2 | +25±5; -45–+85 |
| KADAMM ВН-300/1100-400-4550E | 0,3–1,1 | 400 | 0,6 | 18 | 1,3 | SMA, N | 45×50×25 | 10–100 | -30–+70 |
| KADAMM ВН-300/1100-400-4550X | 0,3–1,1 | 400 | 0,6 | 18 | 1,3 | SMA, N | 45×49×18 | 10–100 | -30–+70 |
| KADAMM ВН-300/1500-500-5356 | 0,3–1,5 | 500 | 0,3 | 23 | 1,2 | N | 53×56×20 | 30 | -40–+85 |
| KADAMM ВН-300/1850-300-3538X | 0,3–1,85 | 300 | 0,7 | 18 | 1,35 | SMA, N | 35×38×15 | 10–100 | -30–+70 |
| KADAMM ВН-300/500-300-12762H | 0,3–0,5 | 300 | 0,8 | 45 | 1,25 | SMA, N | 127×62×22 | 10–100 | -30–+70 |
| KADAMM ВН-350/470-150-9648H | 0,35–0,47 | 150 | 0,7 | 40 | 1,25 | SMA, N | 96×48×24 | 100 | -30–+70 |
| KADAMM ВН-350/470-150-9650H | 0,35–0,47 | 150 | 0,7 | 40 | 1,25 | SMA, N | 96×50×26,5 | 100 | -30–+70 |
| KADAMM ВН-350/470-150-9662H | 0,35–0,47 | 150 | 0,7 | 40 | 1,25 | SMA, N | 96×62×26 | 100 | -30–+70 |
| KADAMM ВН-3600/7200-60-1523C | 3,6–7,2 | 60 | 0,5 | 18 | 1,3 | SMA | 15×22,5×13,8 | 10 | -10–+60 |
| KADAMM ВН-3700/5000-60-1626B | 3,7–5 | 60 | 0,4 | 20 | 1,25 | SMA | 16×26,5×14,8 | 10 | -10–+60 |
| KADAMM ВН-380/420-150 | 0,38–0,42 | 150 | 1 | 60 | 1,25 | уточняйте у менеджера | 160×80×40 | 100 | — |
| KADAMM ВН-380/460-300-3538 | 0,38–0,46 | 300 | 0,5 | 18 | 1,3 | N, SMA | 35×38×15 | 30 | -30–+70 |
| KADAMM ВН-380/470-300-16080H | 0,38–0,47 | 300 | 1,2 | 60 | 1,25 | SMA, N | 160×80×30 | 100 | -10–+60 |
| KADAMM ВН-400/470-160 | 0,4–0,47 | 160 | 0,4 | 20 | 1,25 | уточняйте у менеджера | 38×35×15 | — | — |
| KADAMM ВН-4000/8000-100-2122 | 4–8 | 100 | 0,5 | 18 | 1,3 | N, SMA | 21×22,5×15 | 20 | -55–+85 |
| KADAMM ВН-4000/8000-300-2536 | 4–8 | 300 | 0,3 | 23 | 1,2 | N | 25×36×18 | 100 | -20–+70 |
| KADAMM ВН-4000/8000-60-2123B | 4–8 | 60 | 0,6 | 18 | 1,35 | SMA | 21×22,5×15 | 20 | 0–+60 |
| KADAMM ВН-40000/50000-10-4337 | 40–50 | 10 | 0,8 | 15 | 1,5 | 2,4 мм | 43×37×20 | 1 | -40–+85 |
| KADAMM ВН-45/270-200-6060 | 0,045–0,27 | 200 | 0,5 | 25 | 1,15 | N, SMA | 60×60×28 | 50 | -30–+70 |
| KADAMM ВН-45/270-200-6075 | 0,045–0,27 | 200 | 0,5 | 25 | 1,15 | N, SMA | 60×75×28 | 100 | -30–+70 |
| KADAMM ВН-450/2700-250-7448H | 0,45–2,7 | 250 | 0,8 | 38 | 1,25 | SMA, N | 73,8×48,4×22,5 | 10–100 | -30–+70 |
| KADAMM ВН-450/470-300 | 0,45–0,47 | 300 | 0,4 | 23 | 1,2 | уточняйте у менеджера | 35×38×11 | 30 | — |
| KADAMM ВН-5500/18000-30-SMA | 5,5–18 | 30 | 1,2 (5,5–6 ГГц); 1 (6–18 ГГц); 1,5 (5,5–6 ГГц) при -40–+70 | 10 (5,5–6 ГГц); 11 (6–18 ГГц) | 1,8; 1,9 при -40–+70 | SMA (розетка) | — | 20 | -40–+70 |
| KADAMM ВН-60/200-500-80140 | 0,06–0,2 | 500 | 0,3 | 23 | 1,2 | N | 80×140×18 | 250 | 0–+70 |
| KADAMM ВН-6000/12000-30 | 6–12 | 30 | 0,7 | 15 | 1,45 | уточняйте у менеджера | 19×13×13 | 10 | — |
| KADAMM ВН-6000/18000-30-1622B | 6–18 | 30 | 1,5 | 11 | 1,9 | SMA | 16×21,5×14 | 10 | 0–+60 |
| KADAMM ВН-6000/18000-60-1621 | 6–18 | 60 | 1,5 | 10 | 1,9 | SMA | 16×21,5×14 | 10 | -30–+70 |
| KADAMM ВН-6000/20000-80-1321 | 6–20 | 80 | 0,3 | 23 | 1,2 | SMA | 13×21×13,8 | 20 | -55–+85 |
| KADAMM ВН-6000/35000-60-1318 | 6–35 | 60 | 0,3 | 23 | 1,2 | SMA, 2,92 мм | 13×18×13,8 | 5 | -55–+85 |
| KADAMM ВН-70/130-500-100160 | 0,07–0,13 | 500 | 0,5 | 20 | 1,25 | N | 100×160×40 | 250 | 0–+70 |
| KADAMM ВН-70/230-150-12060H | 0,07–0,23 | 150 | 2 | 40 | 1,3 | SMA, N | 120×60×25,5 | 10–100 | -30–+70 |
| KADAMM ВН-70/230-150-23085H | 0,07–0,23 | 150 | 1,8 | 60 | 1,25 | SMA, N | 230×85×30 | 100 | -30–+75 |
| KADAMM ВН-700/3000-100-3033X | 0,7–3 | 100 | 0,6 | 15 | 1,45 | SMA | 30×33×15 | 10–100 | -30–+70 |
| KADAMM ВН-700/3000-200-3232X | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA, N | 32×32×15 | 10–100 | -30–+70 |
| KADAMM ВН-700/3000-200-3434E | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA, N | 34×34×22 | 10–100 | -30–+70 |
| KADAMM ВН-700/5000-200-2528 | 0,7–5 | 200 | 0,3 | 23 | 1,15 | N, SMA | 25,4×28,5×15 | 30 | -40–+85 |
| KADAMM ВН-700/5000-200-2538 | 0,7–5 | 200 | 0,3 | 23 | 1,15 | N, SMA | 25,4×38,5×15 | 100 | -40–+85 |
| KADAMM ВН-7000/15000-20-1319C | 7–15 | 20 | 0,5 | 18 | 1,3 | SMA | 13×19×12,7 | 10 | -10–+60 |
| KADAMM ВН-763/775-100 | 0,763–0,775 | 100 | 0,3 | 25 | 1,2 | уточняйте у менеджера | 38×35×11 | 20 | — |
| KADAMM ВН-793/805-100 | 0,793–0,805 | 100 | 0,3 | 25 | 1,2 | уточняйте у менеджера | 38×35×11 | 20 | — |
| KADAMM ВН-800/2000-300-7272 | 0,8–2 | 300 | 1,3 | 12 | 1,6 | N, SMA | 72×72×27,4 | 30 | +10–+70 |
| KADAMM ВН-8000/12000-30-2619C | 8–12 | 30 | 0,8 | 35 | 1,3 | SMA | 26×19×12,7 | 10 | -10–+60 |
| KADAMM ВН-8000/12000-60-1318 | 8–12 | 60 | 0,5 | 18 | 1,3 | SMA | 13×18×13,8 | 10 | -55–+85 |
| KADAMM ВН-8000/18000-60-1621 | 8–18 | 60 | 0,8 | 16 | 1,45 | SMA | 16×21,5×14 | 10 | -30–+70 |
| KADAMM ВН-806/815-100 | 0,806–0,815 | 100 | 0,3 | 25 | 1,2 | уточняйте у менеджера | 38×35×11 | 20 | — |
| KADAMM ВН-851/860-100 | 0,851–0,86 | 100 | 0,3 | 25 | 1,2 | уточняйте у менеджера | 38×35×11 | 20 | — |
| KADAMM ВН-900/4000-200-2528B | 0,9–4 | 200 | 0,4 | 20 | 1,25 | SMA, N | 25,4×28,5×15 | 10–100 | -30–+70 |
| KADAMM ВН-9000/10000-10 | 9–10 | 10 | 0,4 | 18 | — | уточняйте у менеджера | 7×7×2,3 | — | — |
| KADAMM ВН-9000/16500-30-1220C | 9–16,5 | 30 | 0,5 | 19 | 1,3 | SMA | 12×20×13 | 5 | -30–+70 |
| KADAMM ВН-950/2000-100-6466K | 0,95–2 | 100 | 0,65 | 16 | 1,4 | SMA, N | 64×66×26 | 10–100 | -30–+70 |
Как выбрать модель
- Сначала выбирают строку ВН по частоте — серия перекрывает 10 МГц – 50 ГГц.
- Вносимые потери в серии ВН — от 0,3 до 18 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВН — от 1,15 до 1,9: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ВН — от 5,5 до 85 дБ.
- Соединители ВН — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВН по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВН?
По таблице исполнений ВН: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВН?
У ВН — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВН?
Диапазон серии ВН — 10 МГц – 50 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВН — техническое описание 521.95 КБ
