Серия ферритовых вентилей KADAMM ВНВ — 10 МГц – 40 ГГц, соединители по таблице исполнений, 71 модель

Name: Серия ферритовых вентилей KADAMM ВНВ — 10 МГц – 40 ГГц, соединители по таблице исполнений, 71 модель
Brand: KADAMM
SKU: KADAMM ВНВ

Циркуляторы и ферритовые вентили

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ВНВ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

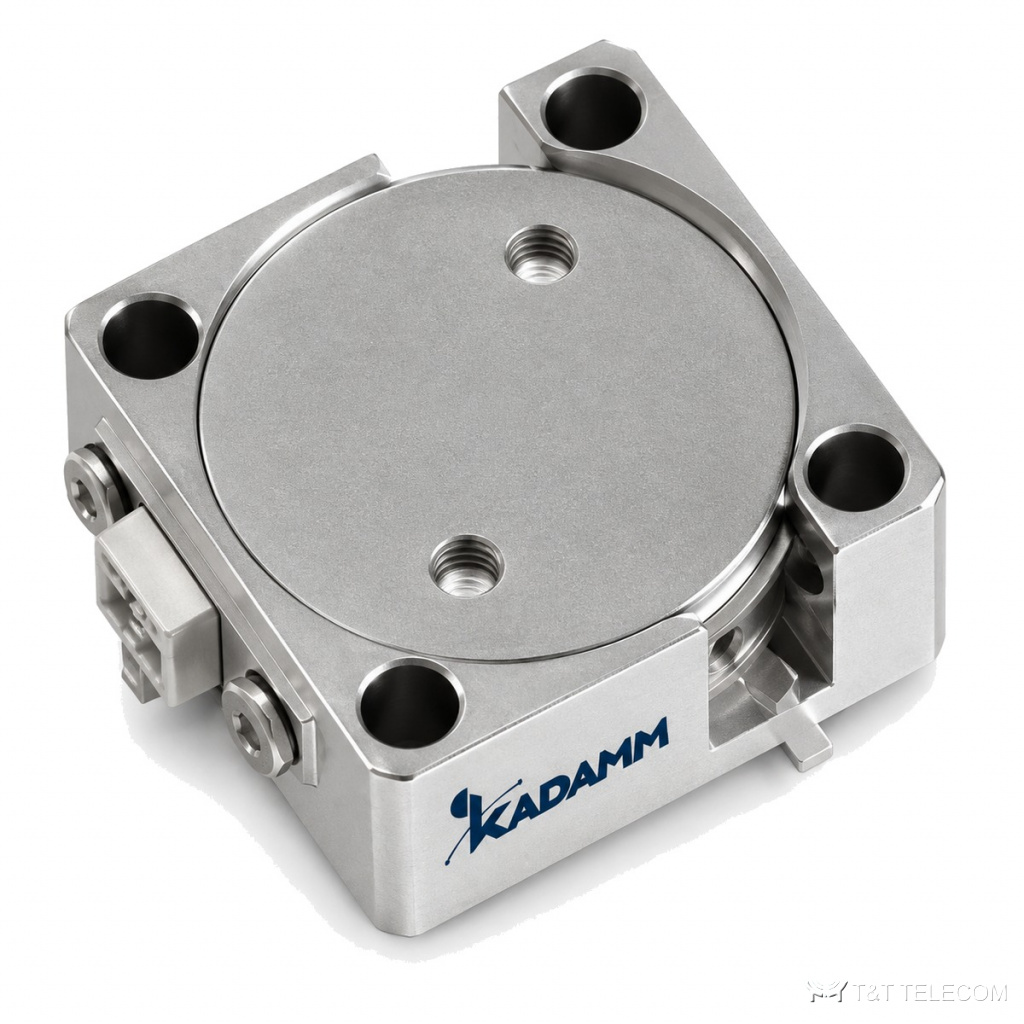

KADAMM ВНВ — серия из 71 ферритовый вентиль, 10 МГц – 40 ГГц. ВНВ пропускают сигнал в одном направлении и поглощают отражённую волну. Коротко о ВНВ: диапазон 10 МГц – 40 ГГц; соединители по таблице исполнений; вносимые потери 0,2–2 дБ; КСВН 1,15–2.

Для каких задач

Защита выходов усилителей и генераторов — ВНВ.
Развязка каскадов в СВЧ-модулях — ВНВ.
Измерительные установки — ВНВ.

Исполнения серии ВНВ

Артикул	Частоты, ГГц	Прямая мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Обратная мощность, Вт	Температура, °C
KADAMM ВН-2000/4000-30	2–4	30	0,5	18	1,3	уточняйте у менеджера	34×32×21	10	—
KADAMM ВН-4000/8000-30	4–8	30	0,5	18	1,3	уточняйте у менеджера	23×21×15	10	—
KADAMM ВН-6000/18000-30	6–18	30	1,5	9,5	2	уточняйте у менеджера	27×16×21	10	—
KADAMM ВНВ-10/55-100-8080	0,01–0,055	100	1,2	20	1,25	полосковые выводы	80×80×28	100	+10–+60
KADAMM ВНВ-1225/1875-300-3538	1,225–1,875	300	0,6	16	1,4	полосковые выводы	35×38×11	30	0–+70
KADAMM ВНВ-130/2000-500-7070X	0,13–2	500	0,6	10	1,3	—	70×70×15	10–100	-20–+70
KADAMM ВНВ-130/900-300-5656	0,13–0,9	300	0,3	23	1,2	полосковые выводы	56×56×15	30	-30–+70
KADAMM ВНВ-130/900-300-5663	0,13–0,9	300	0,3	23	1,2	полосковые выводы	56×63,5×15	100	-30–+70
KADAMM ВНВ-1350/2700-100-5049	1,35–2,7	100	0,5	18	1,3	полосковые выводы	50,8×49,5×19	30	0–+70
KADAMM ВНВ-1500/3000-100-5049	1,5–3	100	0,5	17	1,35	полосковые выводы	50,8×49,5×19	30	0–+70
KADAMM ВНВ-1500/3000-100-5050A	1,5–3	100	0,7	17	1,4	—	50,8×49,5×19	10–100	-10–+60
KADAMM ВНВ-160/330-500-5050X	0,16–0,33	500	0,7	18	1,3	—	50,8×50,8×14,8	10–100	-30–+70
KADAMM ВНВ-1700/3500-100-4040	1,7–3,5	100	0,7	17	1,4	полосковые выводы	40×40×20	30	0–+70
KADAMM ВНВ-1700/6000-60-1313M	1,7–6	60	0,45	18	1,3	—	12,7×12,7×7,2	20	-30–+70
KADAMM ВНВ-1700/6000-60-1313T	1,7–6	60	0,45	18	1,3	—	12,7×12,7×7,2	20	-30–+70
KADAMM ВНВ-17000/27500-30-1318	17–27,5	30	0,5	20	1,25	полосковые выводы	13×18×12,8	5	-40–+85
KADAMM ВНВ-18000/26500-10-1025	18–26,5	10	0,7	20	1,3	полосковые выводы	10,2×25,6×12,5	2	-40–+70
KADAMM ВНВ-1850/3800-100-4040	1,85–3,8	100	0,7	17	1,35	полосковые выводы	40×40×20	30	0–+70
KADAMM ВНВ-20/400-100-6060H	0,02–0,4	100	2	18	1,3	—	60×60×25,5	10–100	-20–+70
KADAMM ВНВ-20/400-100-6466H	0,02–0,4	100	2	18	1,3	—	64×66×22	10–100	-10–+60
KADAMM ВНВ-200/1300-300-4242	0,2–1,3	300	0,25	25	1,15	полосковые выводы	42×42×13	30	-30–+70
KADAMM ВНВ-200/1300-300-4249	0,2–1,3	300	0,25	25	1,15	полосковые выводы	42×49×13	100	-30–+70
KADAMM ВНВ-200/1875-300-3538	0,2–1,875	300	0,3	30	1,15	полосковые выводы	35×38×11	30	-40–+85
KADAMM ВНВ-200/1875-300-3546	0,2–1,875	300	0,3	30	1,15	полосковые выводы	35×46×11	100	-40–+85
KADAMM ВНВ-200/3600-200-2525	0,2–3,6	200	0,2	25	1,15	полосковые выводы	25,4×25,4×10,5	30	-40–+85
KADAMM ВНВ-200/3600-200-2531	0,2–3,6	200	0,2	25	1,15	полосковые выводы	25,4×31,7×10,5	100	-40–+85
KADAMM ВНВ-2000/4000-100-3234A	2–4	100	0,6	18	1,3	—	32×34×21	10–100	-10–+60
KADAMM ВНВ-2000/6000-100-3038	2–6	100	0,8	13	1,5	полосковые выводы	30,5×38,5×15	100	-40–+70
KADAMM ВНВ-2000/6000-20-3030B	2–6	20	1,7	12	1,6	—	30,5×30,5×15	20	-40–+70
KADAMM ВНВ-22000/33000-10-1318	22–33	10	0,9; 1 при -40–+85	16; 15 при -40–+85	1,4; 1,5 при -40–+85	полосковые выводы	13×18×12,8	10	+25±5; -40–+85
KADAMM ВНВ-225/400-160-6060	0,225–0,4	160	0,8; 1 при -40–+85	18; 16 при -40–+85	1,3; 1,4 при -40–+85	полосковые выводы	60×60×28	50	0–60; -40–+85
KADAMM ВНВ-225/400-160-6075	0,225–0,4	160	0,8; 1 при -40–+85	18; 16 при -40–+85	1,3; 1,4 при -40–+85	полосковые выводы	60×75×28	100	0–60; -40–+85
KADAMM ВНВ-23000/28000-10-1025	23–28	10	0,9	20	1,3	полосковые выводы	10,2×25,6×12,5	2	-40–+70
KADAMM ВНВ-26500/40000-10-1326	26,5–40	10	1,5; 1,7 при -45–+85	14; 12 при -45–+85	1,6; 1,8 при -45–+85	полосковые выводы	13×26×16,6	2	+25±5; -45–+85
KADAMM ВНВ-300/1100-500-4545X	0,3–1,1	500	0,6	19	1,3	—	45×45×13	10–100	-30–+70
KADAMM ВНВ-300/1500-500-5356	0,3–1,5	500	0,3	23	1,2	полосковые выводы	53×56×20	30	-40–+85
KADAMM ВНВ-300/1850-300-3538X	0,3–1,85	300	0,7	18	1,35	—	35×38×11	10–100	-30–+70
KADAMM ВНВ-300/1850-300-3546X	0,3–1,85	300	0,7	18	1,35	—	35×46×11	100	-30–+70
KADAMM ВНВ-3000/6000-100-2528	3–6	100	0,5	18	1,3	полосковые выводы	25,4×28×14	30	-55–+85
KADAMM ВНВ-3000/6000-60-2528C	3–6	60	0,8	16	1,4	—	25,4×28×14	20	-10–+60
KADAMM ВНВ-350/4000-250-2525X	0,35–4	250	0,65	15	1,45	—	25,4×25,4×10	10–100	-30–+70
KADAMM ВНВ-350/4000-250-2532X	0,35–4	250	0,65	15	1,45	—	25,4×31,7×10	100	-30–+70
KADAMM ВНВ-3500/6500-100-2528	3,5–6,5	100	0,5	18	1,3	полосковые выводы	25,4×28×14	30	-55–+85
KADAMM ВНВ-3700/5000-100-1626D	3,7–5	100	0,5	18	1,3	—	16×26×10,5	10	-30–+70
KADAMM ВНВ-4000/8000-100-2122	4–8	100	0,5	18	1,3	полосковые выводы	21×22,5×15	20	-55–+85
KADAMM ВНВ-4000/8000-60-1220	4–8	60	0,25	23	1,2	полосковые выводы	12×20×8	5	-40–+85
KADAMM ВНВ-4000/8000-60-2123B	4–8	60	0,6	18	1,35	—	21×22,5×15	20	0–+60
KADAMM ВНВ-45/270-200-6060	0,045–0,27	200	0,5	25	1,15	полосковые выводы	60×60×28	50	-20–+65
KADAMM ВНВ-45/270-200-6075	0,045–0,27	200	0,5	25	1,15	полосковые выводы	60×75×28	100	-20–+65
KADAMM ВНВ-450/2700-250-5032X	0,45–2,7	250	0,8	38	1,25	—	50,8×31,7×10	10–100	-30–+70
KADAMM ВНВ-5000/25000-65-815	5–25	65	0,3	23	1,2	полосковые выводы	8,9×15×7,8	5	-55–+85
KADAMM ВНВ-5000/7000-100-1623D	5–7	100	0,5	18	1,3	—	16×23×9,7	10	-30–+70
KADAMM ВНВ-5000/7000-80-1220D	5–7	80	0,5	18	1,3	—	12×20×9,5	10	-30–+70
KADAMM ВНВ-60/200-500-80140	0,06–0,2	500	0,3	23	1,2	полосковые выводы	80×140×18	250	0–+70
KADAMM ВНВ-600/2700-100-4020X	0,6–2,7	100	0,8	40	1,2	—	40×20×8,6	10–100	-30–+70
KADAMM ВНВ-600/2700-100-4027X	0,6–2,7	100	0,8	40	1,2	—	40×27,5×8,6	10–100	-30–+70
KADAMM ВНВ-600/3600-150-2027X	0,6–3,6	150	0,5	18	1,35	—	20×27,5×8,6	100	-30–+70
KADAMM ВНВ-600/4000-150-2020X	0,6–4	150	0,5	18	1,35	—	20×20×8,6	20	-30–+70
KADAMM ВНВ-600/5000-100-1919	0,6–5	100	0,25	25	1,15	полосковые выводы	19×19×8,6	30	-40–+85
KADAMM ВНВ-600/5000-100-1925	0,6–5	100	0,25	25	1,15	полосковые выводы	19×25,4×8,6	100	-40–+85
KADAMM ВНВ-6000/18000-30-1622B	6–18	30	1,5	11	1,9	—	16×21,5×14	10	0–+60
KADAMM ВНВ-6000/18000-60-1621	6–18	60	1,5	10	1,9	полосковые выводы	16×21,5×14	10	-30–+70
KADAMM ВНВ-70/130-500-100160	0,07–0,13	500	0,5	20	1,25	полосковые выводы	100×160×40	250	0–+70
KADAMM ВНВ-700/6000-100-1219	0,7–6	100	0,3	23	1,2	полосковые выводы	12,7×19,1×8	100	-40–+85
KADAMM ВНВ-700/6000-60-1212	0,7–6	60	0,3	23	1,2	полосковые выводы	12,7×12,7×8	20	-40–+85
KADAMM ВНВ-7000/18000-30-0915D	7–18	30	0,6	17	1,35	—	8,9×15×7,8	10	-30–+70
KADAMM ВНВ-800/2000-300-7272	0,8–2	300	1,3	12	1,6	полосковые выводы	72×72×27,4	30	+10–+70
KADAMM ВНВ-800/4300-100-1919X	0,8–4,3	100	0,5	18	1,35	—	19×19×8,6	20	-30–+70
KADAMM ВНВ-800/4300-100-1925X	0,8–4,3	100	0,5	18	1,35	—	19×25,4×8,6	100	-30–+70
KADAMM ВНВ-8000/18000-60-1621	8–18	60	0,8	16	1,45	полосковые выводы	16×21,5×14	10	-30–+70
KADAMM ВНВ-950/2000-100-6466K	0,95–2	100	0,65	16	1,4	—	64×66×26	10–100	0–+60

Подбор исполнения

Полоса модели ВНВ должна перекрывать рабочие частоты (серия: 10 МГц – 40 ГГц).
Вносимые потери в серии ВНВ — от 0,2 до 2 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ВНВ — от 1,15 до 2: чем ниже, тем меньше отражение в тракте.
Развязка в серии ВНВ — от 9,5 до 85 дБ.
Соединители ВНВ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВНВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ВНВ?
Диапазон серии ВНВ — 10 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВНВ?
К карточке ВНВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВНВ?
По таблице исполнений ВНВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
