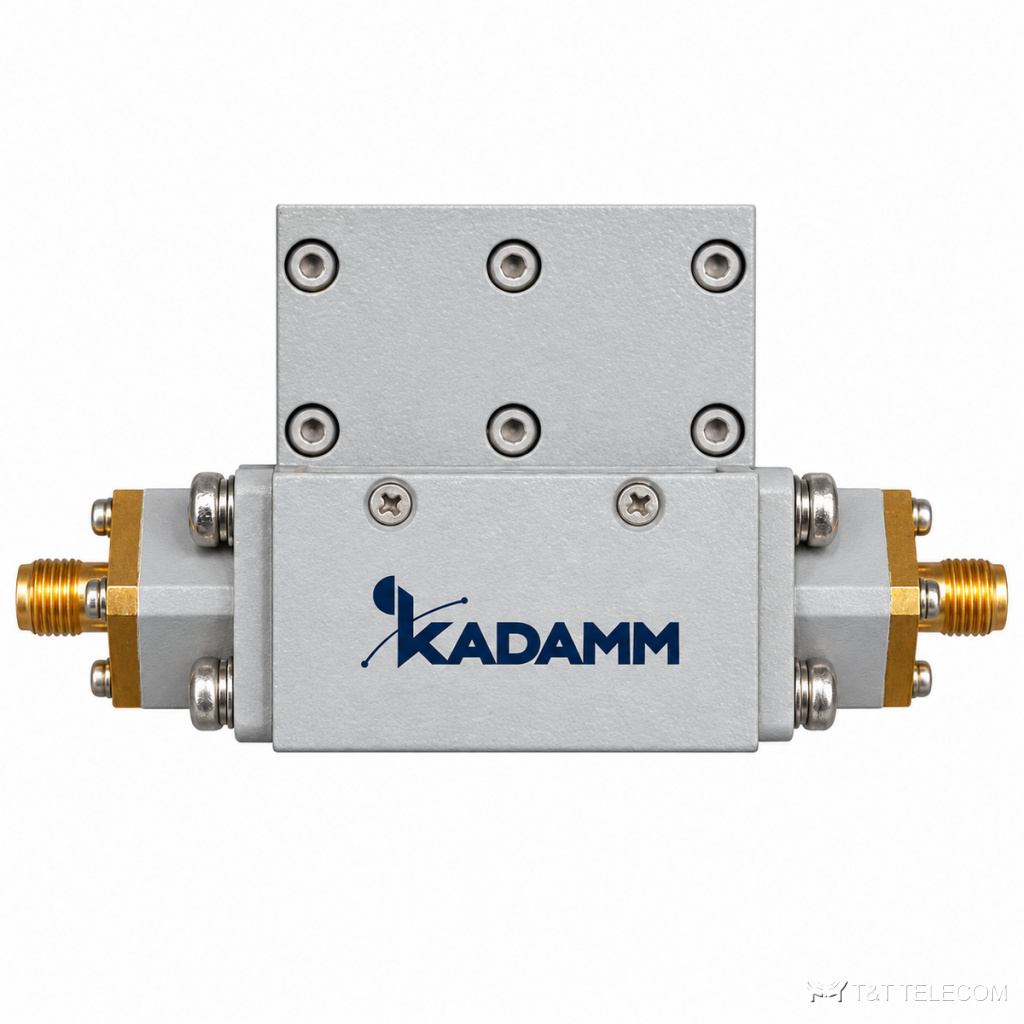

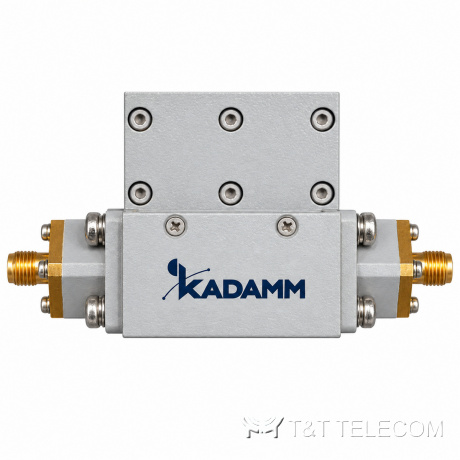

Серия ферритовых вентилей KADAMM ВН-УП — 330 МГц – 3,1 ГГц, соединители по таблице исполнений, 15 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ВН-УП — серия из 15 ферритовых вентилей, 330 МГц – 3,1 ГГц. ВН-УП пропускают сигнал в одном направлении и поглощают отражённую волну. Параметры ВН-УП: диапазон 330 МГц – 3,1 ГГц; соединители по таблице исполнений; вносимые потери 0,3–0,55 дБ.
Для каких задач
- Защита выходов усилителей и генераторов — ВН-УП.
- Развязка каскадов в СВЧ-модулях — ВН-УП.
- Измерительные установки — ВН-УП.
Исполнения серии ВН-УП
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | Возвратные потери, дБ |
|---|---|---|---|---|
| KADAMM ВН-1400/1600-200 | 1,4-1,6 | 0,3 | 20 | 20 |
| KADAMM ВН-1610/1600-200 | 1,61-1,6 | 0,3 | 23 | 23 |
| KADAMM ВН-1800/2200-200 | 1,8-2,2 | 0,4 | 20 | 20 |
| KADAMM ВН-1805/1880-200 | 1,805-1,88 | 0,3 | 23 | 23 |
| KADAMM ВН-2100/2300-200 | 2,1-2,3 | 0,35 | 20 | 20 |
| KADAMM ВН-2110/2170-200 | 2,11-2,17 | 0,35 | 23 | 23 |
| KADAMM ВН-2300/2700-200 | 2,3-2,7 | 0,4 | 20 | 20 |
| KADAMM ВН-2700/3100-200 | 2,7-3,1 | 0,4 | 20 | 20 |
| KADAMM ВН-330/360-200 | 0,33-0,36 | 0,55 | 18 | 18 |
| KADAMM ВН-410/430-200 | 0,41-0,43 | 0,35 | 20 | 20 |
| KADAMM ВН-570/590-200 | 0,57-0,59 | 0,35 | 18 | 18 |
| KADAMM ВН-600/700-200 | 0,6-0,7 | 0,4 | 18 | 18 |
| KADAMM ВН-700/900-200 | 0,7-0,9 | 0,5 | 18 | 18 |
| KADAMM ВН-862/894-200 | 0,862-0,894 | 0,3 | 23 | 23 |
| KADAMM ВН-925/960-200 | 0,925-0,96 | 0,3 | 23 | 23 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 200 |
| Материал | алюминий |
На что смотреть при выборе
- Сначала выбирают строку ВН-УП по частоте — серия перекрывает 330 МГц – 3,1 ГГц.
- Вносимые потери в серии ВН-УП — от 0,3 до 0,55 дБ; на высоких частотах и в широкополосных моделях они больше.
- Развязка в серии ВН-УП — от 18 до 23 дБ.
- Соединители ВН-УП — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВН-УП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ВН-УП?
К карточке ВН-УП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВН-УП?
По таблице исполнений ВН-УП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВН-УП?
У ВН-УП — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
