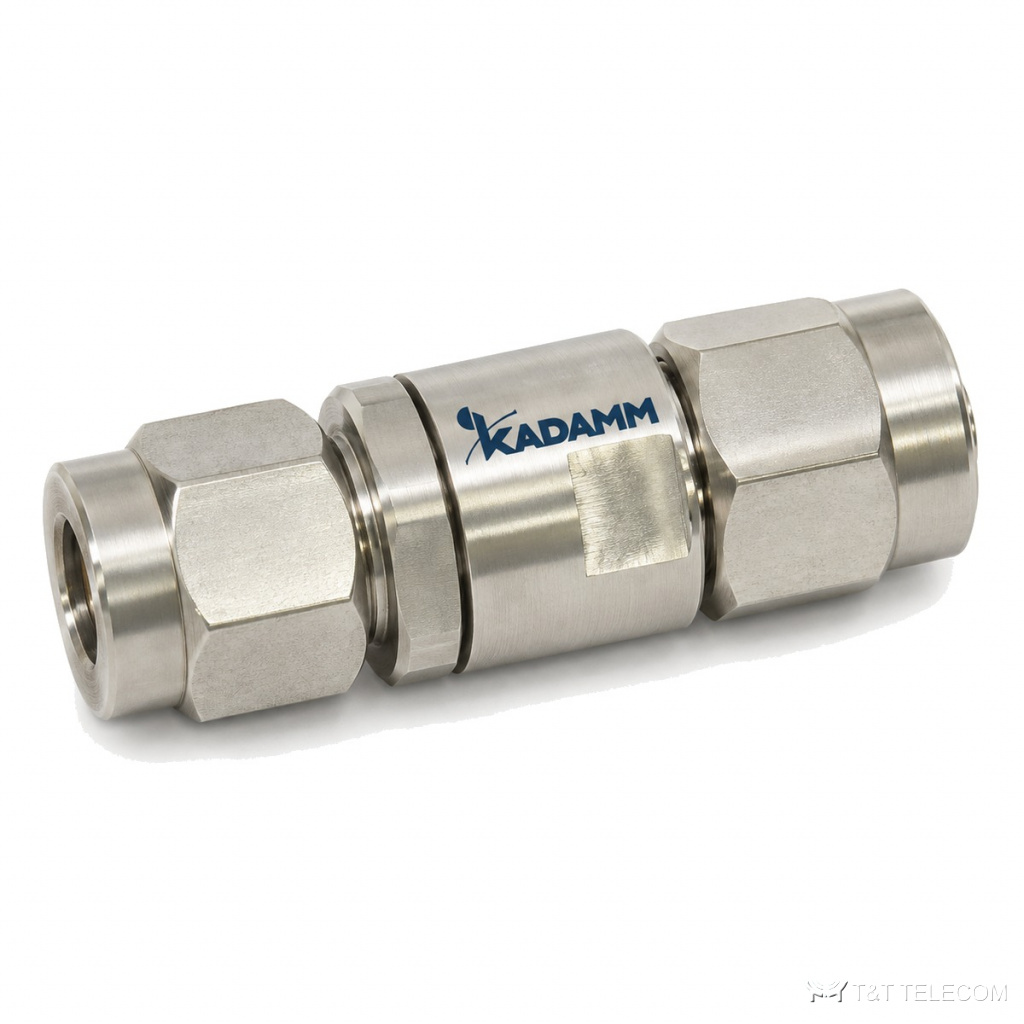

KADAMM РПТ-ВВ — серия из 8 разделителей постоянного тока, 50 МГц – 18 ГГц. РПТ-ВВ пропускают СВЧ-сигнал и блокируют постоянную составляющую. Основное о РПТ-ВВ: диапазон 50 МГц – 18 ГГц; соединители N; вносимые потери 0,25–0,8 дБ; КСВН 1,15–1,5.
Для каких задач
- Защита входов анализаторов — РПТ-ВВ.
- Тракты с питанием по кабелю — РПТ-ВВ.
- Измерительные стенды — РПТ-ВВ.
Исполнения серии РПТ-ВВ
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Габариты, мм | Напряжение, В |
|---|---|---|---|---|---|---|
| KADAMM РПТ-100/18000-K1-NNF | 0,1–18 | 0,8 | 1,4 | N вилка-N розетка | Ø20×61 | 100 |
| KADAMM РПТ-100/18000-K1-SSF | 0,1–18 | 0,8 | 1,45 | SMA вилка-SMA розетка | Ø11×40 | 100 |
| KADAMM РПТ-100/6000-3K-44F | 0,1–6 | 0,3 | 1,25 | 4,3-10 вилка-4,3-10 розетка | Ø26×60 | 3000 |
| KADAMM РПТ-100/6000-3K-77F | 0,1–6 | 0,3 | 1,25 | 7/16 вилка-7/16 розетка | Ø32×80 | 3000 |
| KADAMM РПТ-50/8000-3K-NNF | 0,05–8 | 0,5 | 1,5 | N вилка-N розетка | Ø38×78,5 | 3000 |
| KADAMM РПТ-80/3000-3K-NNF-A | 0,08–3 | 0,25 | 1,15 | N вилка-N розетка | Ø38×76 | 3000 |
| KADAMM РПТ-80/3000-3K-NNF-B | 0,08–3 | 0,25 | 1,15 | N вилка-N розетка | Ø38×78,2 | 3000 |
| KADAMM РПТ-80/6000-3K-NNF | 0,08–6 | 0,35 | 1,25 | N вилка-N розетка | Ø38×78,5 | 3000 |
Как выбрать модель
- Сначала выбирают строку РПТ-ВВ по частоте — серия перекрывает 50 МГц – 18 ГГц.
- Вносимые потери в серии РПТ-ВВ — от 0,25 до 0,8 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей РПТ-ВВ — от 1,15 до 1,5: чем ниже, тем меньше отражение в тракте.
- Соединители РПТ-ВВ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM РПТ-ВВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на РПТ-ВВ?
К карточке РПТ-ВВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии РПТ-ВВ?
По таблице исполнений РПТ-ВВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у РПТ-ВВ?
У РПТ-ВВ — N; точный тип и пол разъёма указан в таблице для каждой модели.
