Серия устройств смещения KADAMM УС — 5 кГц – 145 ГГц, соединители F, 21 модель
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

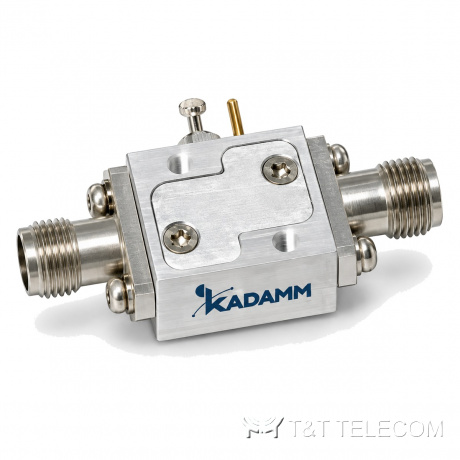

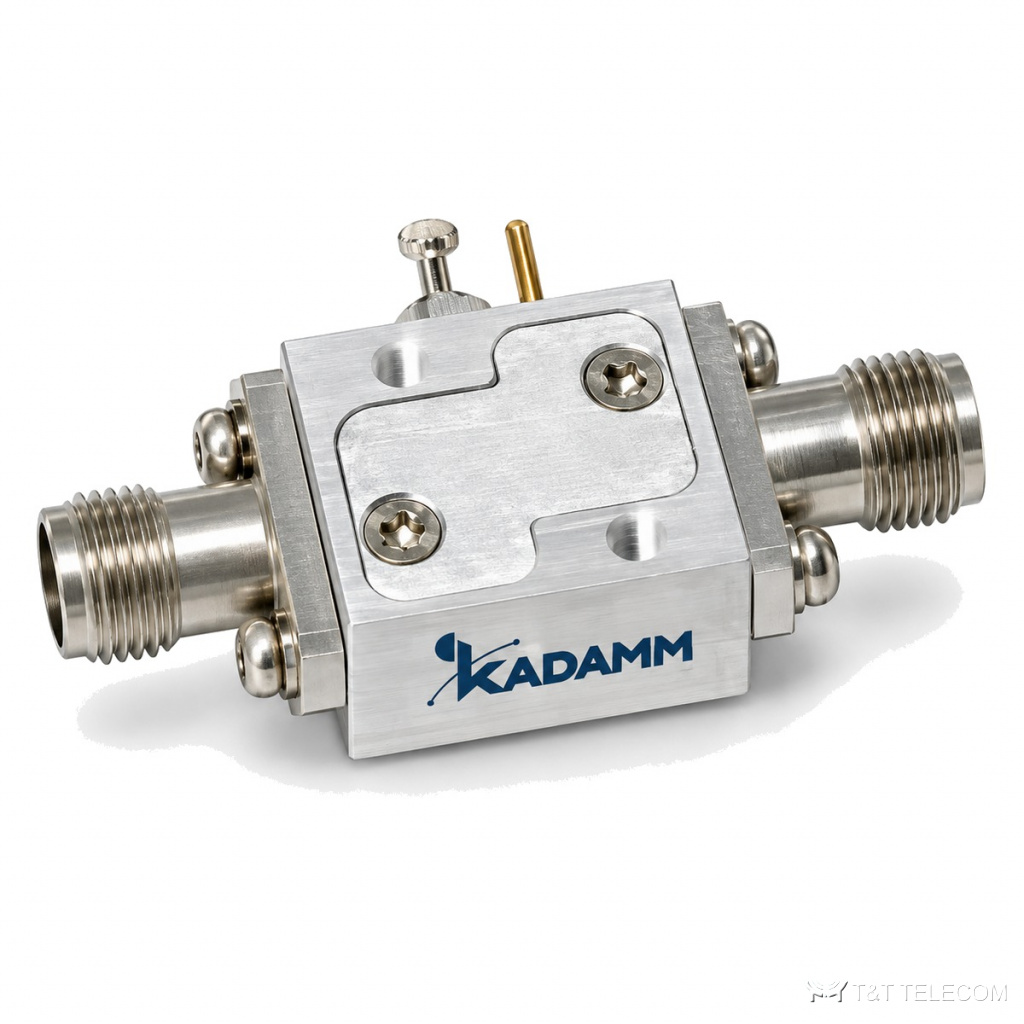

KADAMM УС: серия из 21 устройство смещения (bias tee), 5 кГц – 145 ГГц. Bias tee УС питают активные элементы по сигнальному кабелю. Основное о УС: диапазон 5 кГц – 145 ГГц; соединители F; вносимые потери 0,6–50 дБ; КСВН 1,25–2,5; мощность 1–10 Вт.
Область применения
- Измерения активных СВЧ-приборов — УС.
- Лабораторные стенды — УС.
- Питание усилителей и антенных модулей — УС.
Исполнения серии УС
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Габариты, мм | Напряжение, В | Соединитель: вход ВЧ | Соединитель: выход ВЧ | Соединитель: вход питания |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УС-0,005/3000-SMA | 5K–3 | 2 | 1,5 | 2 | — | 50 | — | — | — |
| KADAMM УС-0,03/40000-2,92 | 30K–40 | 2 | 1,5 | 2,5 (тип. 1,6) | — | 25 | — | — | — |
| KADAMM УС-0,03/70000-1,85 | 30K–70 | 1 | 4 (30 кГц – 50 ГГц); тип. 2,5 | 2,5 (тип. 1,6) | — | 25 | — | — | — |
| KADAMM УС-0,05/120000-1,0 | 50K–120 | — | 3 | 1,5 (тип.) | — | 16 | — | — | — |
| KADAMM УС-0,05/67000-1,85 | 50K–67 | — | 1,75 | 1,3 (тип.) | — | 16 | — | — | — |
| KADAMM УС-0,1/145000-0,8 | 100K–145 | — | — | 1,8 (тип.) | — | 6,3 | — | — | — |
| KADAMM УС-0,1/6000 | 100K–6 | 1 | 1,5 | 1,5 | 15×20×13 | 0–50 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-10/12000 | 0,01–12 | 5 | 3 | 2 | - | 100 | - | - | - |
| KADAMM УС-10/2500 | 0,01–2,5 | - | 0,6 | 1,8 | 42×36×12 | 0–60 | SMA (р) | SMA (р) | штырь |
| KADAMM УС-10/40000 | 0,01–40 | 10 | 2,2 | 2 | 16×12×10 | 25 | 2,92 мм (р) | 2,92 мм (р) | штырь |
| KADAMM УС-10/4200-N-01 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×32×20 | 72 | N (в) | N (р) | штырь |
| KADAMM УС-10/4200-N-02 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×32×20 | 72 | N (в) | N (р) | N (р) |
| KADAMM УС-10/4200-S-01 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×30×15,5 | 72 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-10/4200-S-02 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×30×15,5 | 72 | SMA (в) | SMA (р) | SMA (р) |
| KADAMM УС-10/6000 | 0,01–6 | 5 | 1,25 | 1,5 | - | 100 | - | - | - |
| KADAMM УС-100/6000-S | 0,1–6 | 1 | 1,5 | 1,5 | 20×15×13 | 50 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-18000/40000 | 18–40 | - | 2 | 2 | 15×16×9 | 10 | 2,92 мм (в) | 2,92 мм (р) | штырь |
| KADAMM УС-24900/25100 | 24,9–25,1 | 1 | 0,8 | 2 | 15×13×9 | 9–30 | 2,92 мм (р) | 2,92 мм (р) | штырь |
| KADAMM УС-5000/20000 | 5–20 | - | 0,7 | 2 | 14,7×14,7×9,1 | 10 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-50K/18000 | 50K–18 | 10 | 2 | 1,8 | 15×25×14 | 25 | SMA (р) | SMA (р) | штырь |
| KADAMM УС-50K/40000 | 50K–40 | 10 | 3 | 1,8 | 15×25×14 | 25 | 2,92 мм (р) | 2,92 мм (р) | штырь |
Подбор исполнения
- Полоса модели УС должна перекрывать рабочие частоты (серия: 5 кГц – 145 ГГц).
- Вносимые потери в серии УС — от 0,6 до 50 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей УС — от 1,25 до 2,5: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей УС — от 1 до 10 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители УС — F; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM УС подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на УС?
К карточке УС приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии УС?
По таблице исполнений УС: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у УС?
У УС — F; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM УС — техническое описание 268.26 КБ
