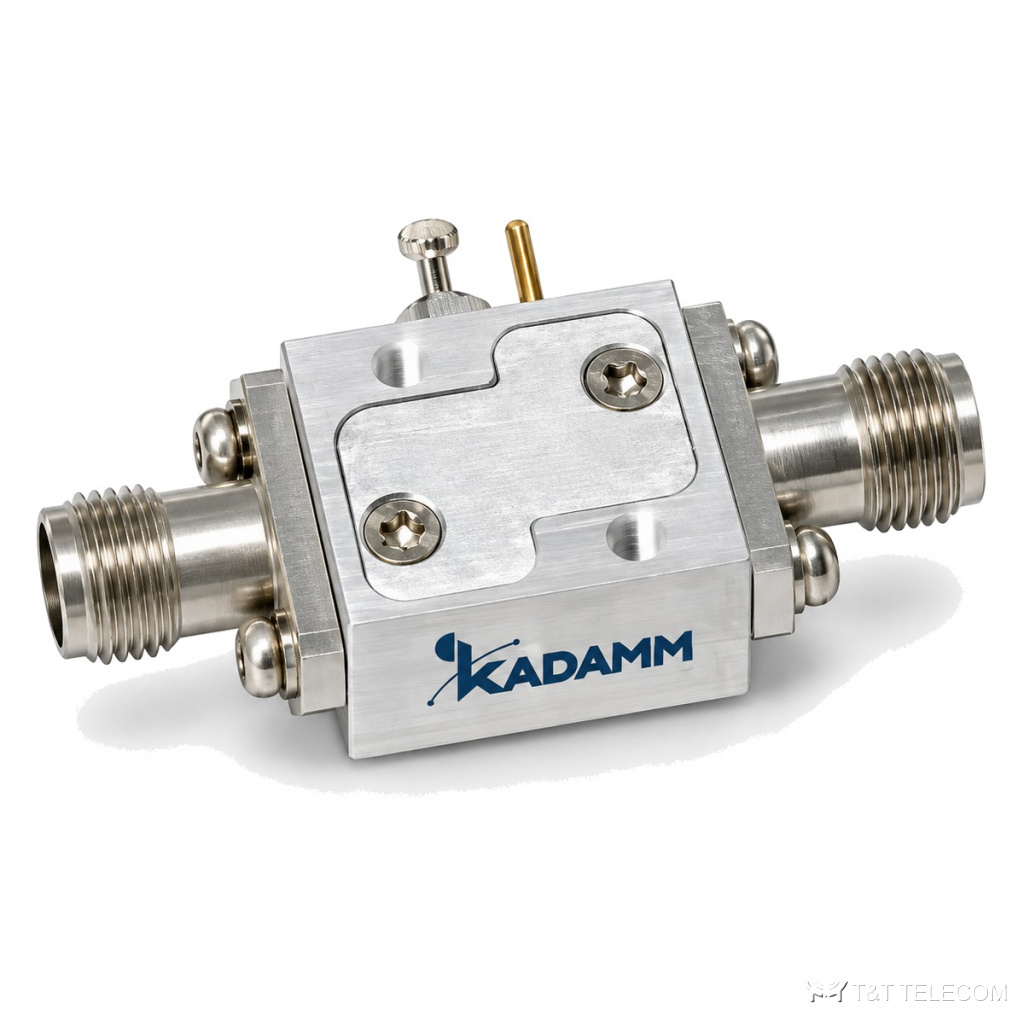

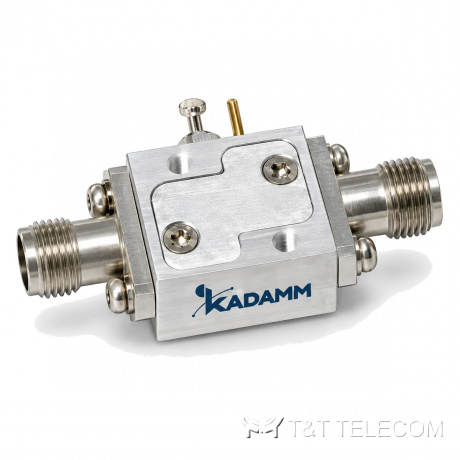

Серия устройств смещения KADAMM УС-ПМ — 5 МГц – 40 ГГц, соединители по таблице исполнений, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM УС-ПМ: серия из 4 устройств смещения, 5 МГц – 40 ГГц. УС-ПМ вводят постоянное напряжение в СВЧ-тракт, не пропуская его к источнику сигнала. Параметры УС-ПМ: диапазон 5 МГц – 40 ГГц; соединители по таблице исполнений; вносимые потери 0,5–1,2 дБ; КСВН 1,8–2; мощность 10–150 Вт.
Где применяют
- Измерения активных СВЧ-приборов — УС-ПМ.
- Лабораторные стенды — УС-ПМ.
- Питание усилителей и антенных модулей — УС-ПМ.
Исполнения серии УС-ПМ
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Габариты, мм | Напряжение, В | Соединитель: вход ВЧ | Соединитель: выход ВЧ |
|---|---|---|---|---|---|---|---|---|
| KADAMM УС-18000/40000-K | 18–40 | 30 | 1,2 | 2 | 14,7×14,7×9,1 | 50 | 2,92 мм (в) | 2,92 мм (р) |
| KADAMM УС-200/12000-S | 0,2–12 | 10 | 0,6 | 1,8 | 30×20×12 | 0–36 | SMA (р) | SMA (р) |
| KADAMM УС-5/700-S | 0,005–0,7 | 150 | 0,5 | 1,8 | 40×20×13 | 0–48 | SMA (в) | SMA (р) |
| KADAMM УС-9000/11000-S | 9–11 | 50 | 0,5 | 2 | 14,7×14,7×9,1 | 28 | SMA (в) | SMA (р) |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель: вход питания | штырь |
| Соединитель: выход питания | штырь |
Как выбрать модель
- Сначала выбирают строку УС-ПМ по частоте — серия перекрывает 5 МГц – 40 ГГц.
- Вносимые потери в серии УС-ПМ — от 0,5 до 1,2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей УС-ПМ — от 1,8 до 2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей УС-ПМ — от 10 до 150 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители УС-ПМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM УС-ПМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия УС-ПМ?
Диапазон серии УС-ПМ — 5 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на УС-ПМ?
К карточке УС-ПМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии УС-ПМ?
По таблице исполнений УС-ПМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM УС-ПМ — техническое описание 211.37 КБ
