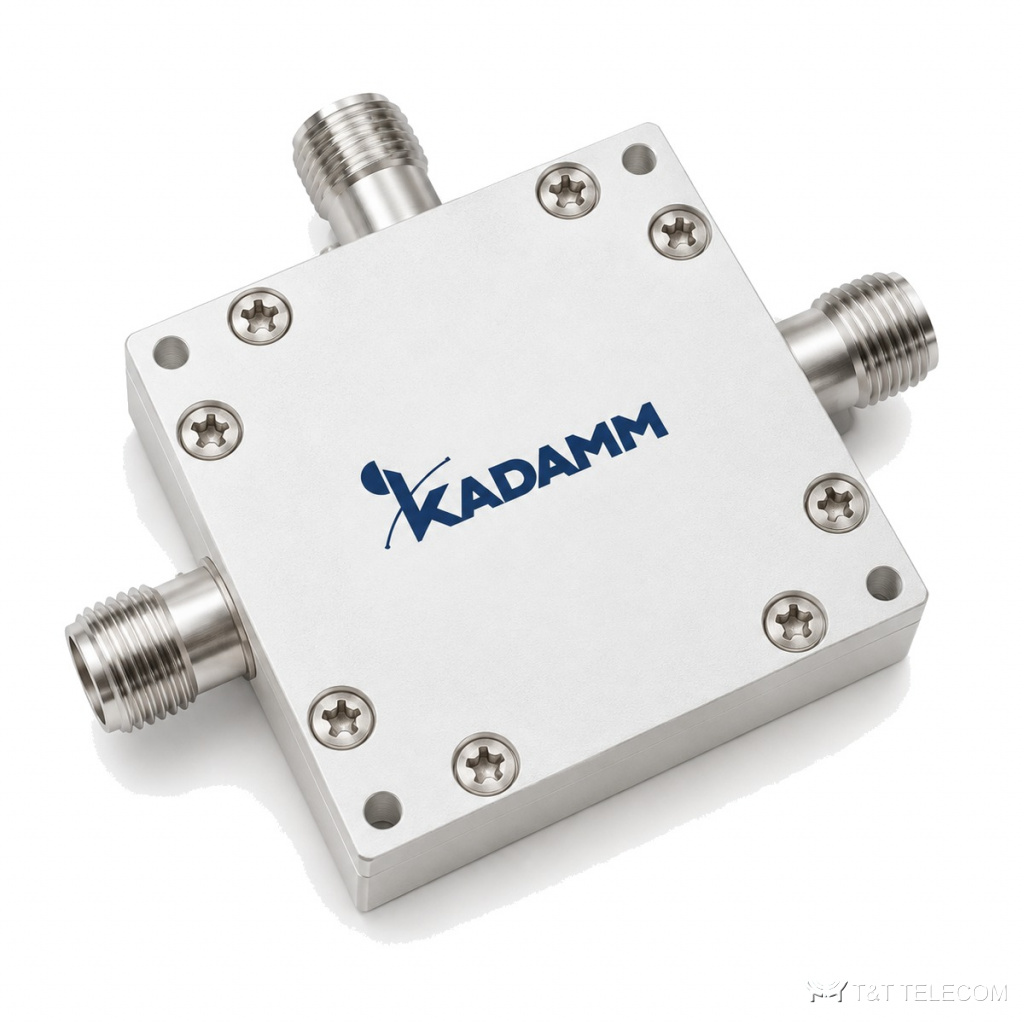

KADAMM СМ — серия из 18 смесителей СВЧ, 1 МГц – 110 ГГц. Балансные смесители СМ подавляют сигнал гетеродина на выходе. Основное о СМ: диапазон 1 МГц – 110 ГГц; соединители по таблице исполнений.
Для каких задач
- Приёмники и конвертеры — СМ.
- Измерительная аппаратура — СМ.
- Радиолокационные тракты — СМ.
Исполнения серии СМ
| Артикул | Частоты, ГГц | Габариты, мм | Частота гетеродина, ГГц | Промежуточная частота, ГГц | Потери преобразования, дБ, тип. | Развязка Г–С, дБ, тип. | Развязка Г–ПЧ, дБ, тип. | Мощность гетеродина, дБм, тип. |
|---|---|---|---|---|---|---|---|---|
| KADAMM СМ-1/6000 | 0,001–6 | 30×30×10 | 0,001–6 | 0–1 | 8 | 35 | 25 | 10 |
| KADAMM СМ-10/2000 | 0,01–2 | 32×32×10 | 0,01–2 | 0,01–1 | 10 | 30 | 40 | 7 |
| KADAMM СМ-10000/11000 | 10–11 | 28×24×13,5 | 10–11 | 0–0,2 | 10 | 30 | 30 | 9 |
| KADAMM СМ-10000/44000 | 10–44 | 17,5×16,5×8 | 10–44 | 0–14 | 10 | 47 | 49 | 15 |
| KADAMM СМ-10870/11370 | 10,87–11,37 | 16×16×10 | 8,87 | 2–2,5 | 8 | 30 | 30 | 13 |
| KADAMM СМ-18000/40000 | 18–40 | 17,5×16,5×8 | 26–33 | 6–8 | 10 | 41 | 32 | 13 |
| KADAMM СМ-20000/50000 | 20–50 | 39,94×32,49×12,6 | 20–50 | 0–16 | 13 | 20 | - | 15 |
| KADAMM СМ-24000/40000 | 24–40 | 17,5×16,5×8 | 24–40 | 0–20 | 10 | 40 | 30 | 9 |
| KADAMM СМ-2500/18000 | 2,5–18 | 16×13×8 | 2,5–18 | 0–6 | 10 | 16 | 25 | 13 |
| KADAMM СМ-2500/8000 | 2,5–8 | 16×16×8 | 2,5–8 | 0–4 | 10 | 18–25 | 15–20 | 13 |
| KADAMM СМ-25000/27500 | 25–27,5 | 17,5×16,5×8 | 23–24,5 | 1–4 | 12 | 30 | 25 | 13 |
| KADAMM СМ-300/4300 | 0,3–4,3 | 32×32×10 | 0,3–4,3 | 0–1 | 8,5 | 20 | 7 | 13 |
| KADAMM СМ-33000/37000 | 33–37 | 17,5×16,5×8 | 33–37 | 0–2 | 9 | 41 | 32 | 13 |
| KADAMM СМ-5000/8000 | 5–8 | 17,5×16,5×8 | 4,5–8 | 0,5–3 | 9 | 55 | 35–42 | 17 |
| KADAMM СМ-6000/26000 | 6–26 | 17,5×16,5×8 | 6–26 | 0–8 | 9 | 37–39 | 21–37 | 13 |
| KADAMM СМ-6000/8000 | 6–8 | 17,5×16,5×8 | 7–10 | 0–2 | 9 | 17–25 | 20–28 | 13 |
| KADAMM СМ-6435/6935 | 6,435–6,935 | 16×16×10 | 4,435 | 2–2,5 | 8 | 30 | 25 | 13 |
| KADAMM СМ-75000/110000 | 75–110 | 30×26×22 | - | 0–12 | 10 | 20 | - | 15 |
На что смотреть при выборе
- Сначала выбирают строку СМ по частоте — серия перекрывает 1 МГц – 110 ГГц.
- Соединители СМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СМ?
К карточке СМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СМ?
По таблице исполнений СМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СМ?
У СМ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
