Серия эквалайзеров СВЧ KADAMM КАЧ — до 40 ГГц, соединители SMA, 24 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

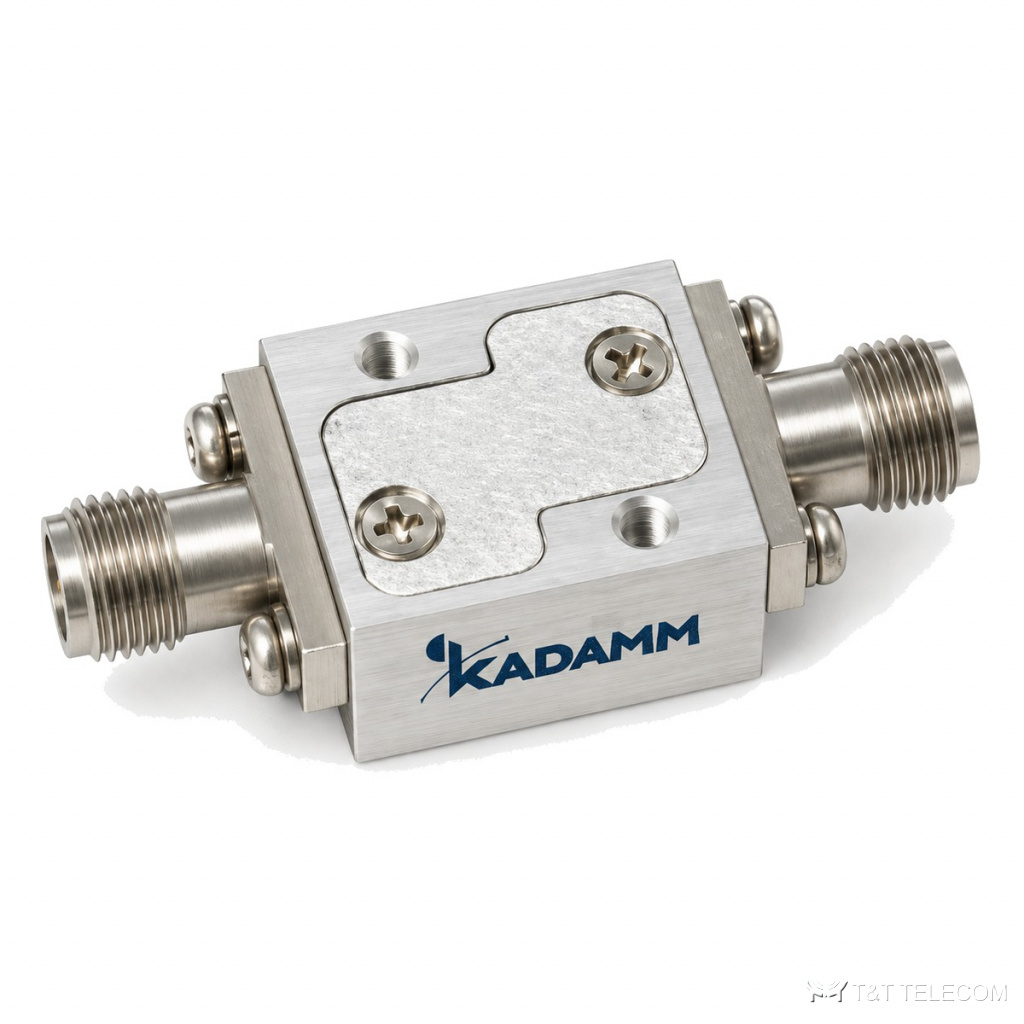

KADAMM КАЧ — серия из 24 эквалайзеров СВЧ, до 40 ГГц. КАЧ выравнивают АЧХ тракта, компенсируя наклон потерь кабеля и усилителей. Основное о КАЧ: диапазон до 40 ГГц; соединители SMA; вносимые потери 1–8,5 дБ.
Для каких задач
- Широкополосные тракты — КАЧ.
- Длинные кабельные линии — КАЧ.
- Измерительные стенды — КАЧ.
Исполнения серии КАЧ
| Артикул | Частоты, ГГц | Потери, дБ | Соединитель | Габариты, мм | Равновесное значение, дБ | КСВН, типовое |
|---|---|---|---|---|---|---|
| KADAMM КАЧ-0/3000-S-1 | 0-3 | 1,5 | SMA | 16×20×10 | 1 | 1,04 |
| KADAMM КАЧ-1000/1600-S-2 | 1-1,6 | 1 | SMA | - | 2 | 1,6 |
| KADAMM КАЧ-1000/2000-S-3 | 1-2 | 1 | SMA | - | 3 | 1,5 |
| KADAMM КАЧ-1000/4000-S-4 | 1-4 | 1 | SMA | - | 4 | 1,6 |
| KADAMM КАЧ-1000/6000-S-10 | 1-6 | 2 | SMA | - | 10 | 2 |
| KADAMM КАЧ-18000/40000-K-2 | 18-40 | 3 | 2,92 мм | - | 2 | 2 |
| KADAMM КАЧ-18000/40000-K-4 | 18-40 | 3 | 2,92 мм | - | 4 | 2 |
| KADAMM КАЧ-18000/40000-K-6 | 18-40 | 3 | 2,92 мм | - | 6 | 2 |
| KADAMM КАЧ-2000/18000-S-10 | 2-18 | 3 | SMA | - | 10 | 2 |
| KADAMM КАЧ-2000/18000-S-8 | 2-18 | 2 | SMA | - | 8 | 1,8 |
| KADAMM КАЧ-2000/4000-S-6 | 2-4 | 2 | SMA | - | 6 | 1,6 |
| KADAMM КАЧ-2000/6000-S-3 | 2-6 | 1 | SMA | - | 3 | 1,6 |
| KADAMM КАЧ-3000/6000-S-3 | 3-6 | 1 | SMA | - | 3 | 1,6 |
| KADAMM КАЧ-4000/8000-S-4 | 4-8 | 2 | SMA | - | 4 | 1,8 |
| KADAMM КАЧ-500/20000-S-12 | 0,5-20 | 2 | SMA | - | 12 | 1,8 |
| KADAMM КАЧ-500/8000-S-6 | 0,5-8 | 1,5 | SMA | - | 6 | 1,5 |
| KADAMM КАЧ-5000/15000-S-4 | 5-15 | 2 | SMA | - | 4 | 1,8 |
| KADAMM КАЧ-6000/18000-S-15 | 6-18 | 3 | SMA | 30×20×10 | 15 | 1,6 |
| KADAMM КАЧ-6000/18000-S-3 | 6-18 | 2 | SMA | - | 3 | 1,8 |
| KADAMM КАЧ-700/1300-S-3,5 | 0,7-1,3 | 1 | SMA | 26×20×12 | 3,5 | 1,6 |
| KADAMM КАЧ-750/18000-S-25 | 0,75-18 | 8,5 | SMA | 20×16,8×10 | 25 | 2 |
| KADAMM КАЧ-7500/18000-S-25 | 7,5-18 | 8,5 | SMA | 20×16,8×10 | 25 | 2 |
| KADAMM КАЧ-8000/18000-S-19,5 | 8-18 | 4 | SMA | 30×20×12 | 19,5 | 1,8 |
| KADAMM КАЧ-8000/18000-S-4 | 8-18 | 2 | SMA | - | 4 | 1,8 |
Подбор исполнения
- Полоса модели КАЧ должна перекрывать рабочие частоты (серия: до 40 ГГц).
- Вносимые потери в серии КАЧ — от 1 до 8,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- Соединители КАЧ — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM КАЧ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у КАЧ?
У КАЧ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КАЧ?
Диапазон серии КАЧ — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на КАЧ?
К карточке КАЧ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
