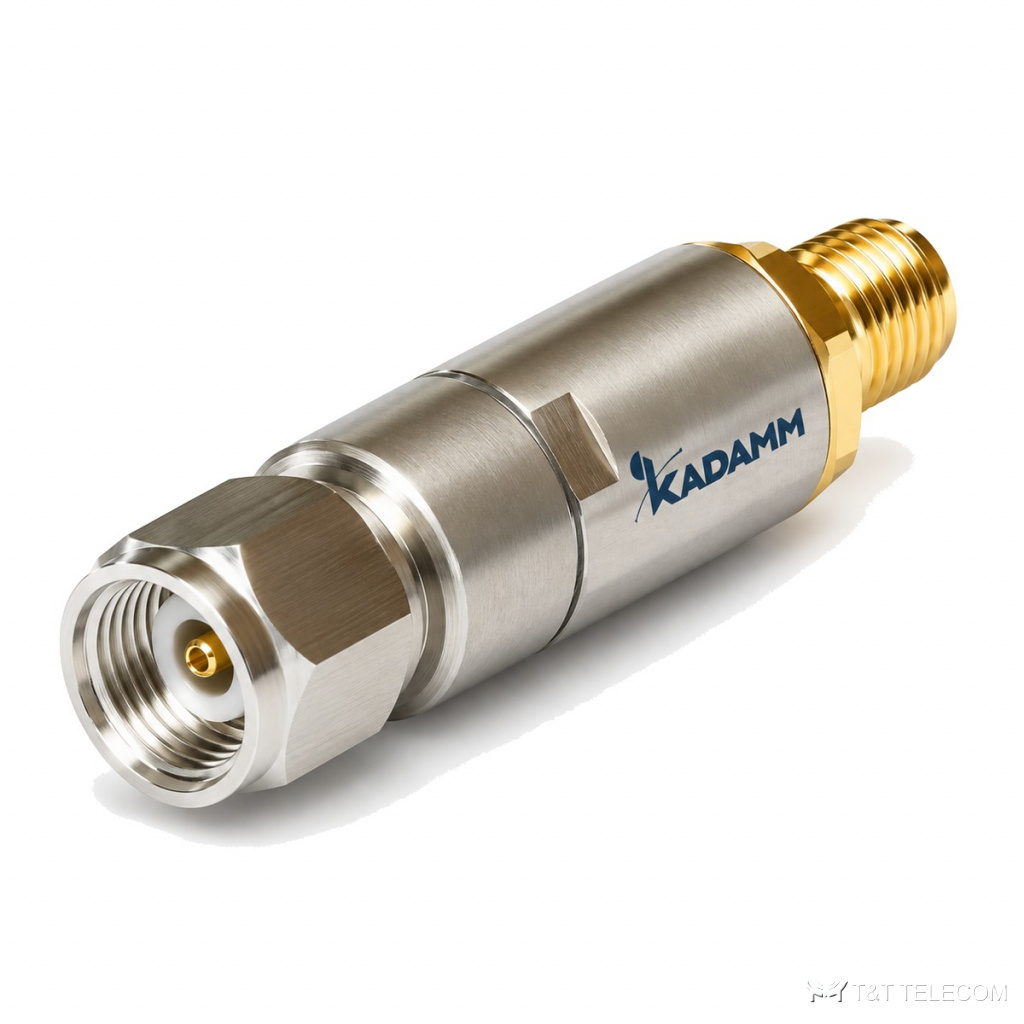

Серия детекторов СВЧ KADAMM ДТ — 10 МГц – 44 ГГц, соединители по таблице исполнений, 52 модели

Серия детекторов СВЧ KADAMM ДТ — 10 МГц – 44 ГГц, соединители по таблице исполнений, 52 модели
Детекторы, смесители и ограничители СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ДТ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM ДТ — серия из 52 детекторов СВЧ, 10 МГц – 44 ГГц. ДТ преобразуют СВЧ-мощность в постоянное напряжение для измерения и контроля. Параметры ДТ: диапазон 10 МГц – 44 ГГц; соединители по таблице исполнений; КСВН 1,2–2,2.

Область применения

  • Системы АРУ — ДТ.
  • Контроль мощности передатчиков — ДТ.
  • Измерительные установки — ДТ.

Исполнения серии ДТ

АртикулЧастоты, ГГцКСВНГабариты, ммЧувствительность, мВ/мВтВходной соединительВыходной соединительНеравномерность АЧХ, ±дБПолярностьВходная мощность, дБм
KADAMM ДТ-10/12000-N-N0,01–121,8Ø20×67500N (в)N (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-NB0,01–121,8-500N (в)BNC (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-NS0,01–121,8-500N (в)SMA (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-S0,01–121,5Ø9,2×36500SMA (в)SMA (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-SB0,01–121,5-500SMA (в)BNC (р)0,5отрицательная20
KADAMM ДТ-10/12000-P-N0,01–121,8Ø20×67500N (в)N (р)0,5положительная20
KADAMM ДТ-10/12000-P-NB0,01–121,8-500N (в)BNC (р)0,5положительная20
KADAMM ДТ-10/12000-P-NS0,01–121,8-500N (в)SMA (р)0,5положительная20
KADAMM ДТ-10/12000-P-S0,01–121,5Ø9,2×36500SMA (в)SMA (р)0,5положительная20
KADAMM ДТ-10/12000-P-SB0,01–121,5-500SMA (в)BNC (р)0,5положительная20
KADAMM ДТ-10/18000-N-N0,01–182,2Ø20×67500N (в)N (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-NB0,01–182,2-500N (в)BNC (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-NS0,01–182,2-500N (в)SMA (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-S0,01–181,8Ø9,2×36500SMA (в)SMA (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-SB0,01–181,8-500SMA (в)BNC (р)0,6отрицательная20
KADAMM ДТ-10/18000-P-N0,01–182,2Ø20×67500N (в)N (р)0,6положительная20
KADAMM ДТ-10/18000-P-NB0,01–182,2-500N (в)BNC (р)0,6положительная20
KADAMM ДТ-10/18000-P-NS0,01–182,2-500N (в)SMA (р)0,6положительная20
KADAMM ДТ-10/18000-P-S0,01–181,8Ø9,2×36500SMA (в)SMA (р)0,6положительная20
KADAMM ДТ-10/18000-P-SB0,01–181,8-500SMA (в)BNC (р)0,6положительная20
KADAMM ДТ-10/26500-N-S0,01–26,52,2Ø9,2×36180SMA (в)SMA (р)1,5отрицательная20
KADAMM ДТ-10/26500-N-SB0,01–26,52,2-180SMA (в)BNC (р)1,5отрицательная20
KADAMM ДТ-10/26500-P-S0,01–26,52,2Ø9,2×36180SMA (в)SMA (р)1,5положительная20
KADAMM ДТ-10/26500-P-SB0,01–26,52,2-180SMA (в)BNC (р)1,5положительная20
KADAMM ДТ-10/4000-N-N0,01–41,2Ø20×67500N (в)N (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-NB0,01–41,2-500N (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-NS0,01–41,2-500N (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-S0,01–41,2Ø9,2×36500SMA (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-SB0,01–41,2-500SMA (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/4000-P-N0,01–41,2Ø20×67500N (в)N (р)0,3положительная20
KADAMM ДТ-10/4000-P-NB0,01–41,2-500N (в)BNC (р)0,3положительная20
KADAMM ДТ-10/4000-P-NS0,01–41,2-500N (в)SMA (р)0,3положительная20
KADAMM ДТ-10/4000-P-S0,01–41,2Ø9,2×36500SMA (в)SMA (р)0,3положительная20
KADAMM ДТ-10/4000-P-SB0,01–41,2-500SMA (в)BNC (р)0,3положительная20
KADAMM ДТ-10/40000-N-K0,01–402,229,8×9,8×9,81502,92 мм (р)2,92 мм (р)3,5отрицательная20
KADAMM ДТ-10/40000-P-K0,01–402,229,8×9,8×9,81502,92 мм (р)2,92 мм (р)3,5положительная20
KADAMM ДТ-10/8000-N-N0,01–81,4Ø20×67500N (в)N (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-NB0,01–81,4-500N (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-NS0,01–81,4-500N (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-S0,01–81,4Ø9,2×36500SMA (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-SB0,01–81,4-500SMA (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/8000-P-N0,01–81,4Ø20×67500N (в)N (р)0,3положительная20
KADAMM ДТ-10/8000-P-NB0,01–81,4-500N (в)BNC (р)0,3положительная20
KADAMM ДТ-10/8000-P-NS0,01–81,4-500N (в)SMA (р)0,3положительная20
KADAMM ДТ-10/8000-P-S0,01–81,4Ø9,2×36500SMA (в)SMA (р)0,3положительная20
KADAMM ДТ-10/8000-P-SB0,01–81,4-500SMA (в)BNC (р)0,3положительная20
KADAMM ДТ-100/12400-SMA(в)-BNC(р)0,1–12,4——более 80SMA (в)BNC (р)———
KADAMM ДТ-100/18000-SMA(в)-BNC(р)0,1–18——более 80SMA (в)BNC (р)———
KADAMM ДТ-100/3000-N(в)-BNC(р)0,1–3——более 150N (в)BNC (р)———
KADAMM ДТ-100/3000-SMA(в)-BNC(р)0,1–3——более 150SMA (в)BNC (р)———
KADAMM ДТ-500/43500-А-2,920,5–43,5уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера2,92 мм (розетка)уточняйте у менеджерауточняйте у менеджеравыходное напряжение убывает с ростом мощности (3,8 → 0,1 В)16
KADAMM ДТ-5000/44000-А-2,925–44уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера2,92 мм (розетка)уточняйте у менеджерауточняйте у менеджеравыходное напряжение убывает с ростом мощности (3,3 → 0,8 В)0

Как выбрать модель

  • Полоса модели ДТ должна перекрывать рабочие частоты (серия: 10 МГц – 44 ГГц).
  • КСВН моделей ДТ — от 1,2 до 2,2: чем ниже, тем меньше отражение в тракте.
  • Соединители ДТ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ДТ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ДТ?
Диапазон серии ДТ — 10 МГц – 44 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ДТ?
К карточке ДТ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ДТ?
По таблице исполнений ДТ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
