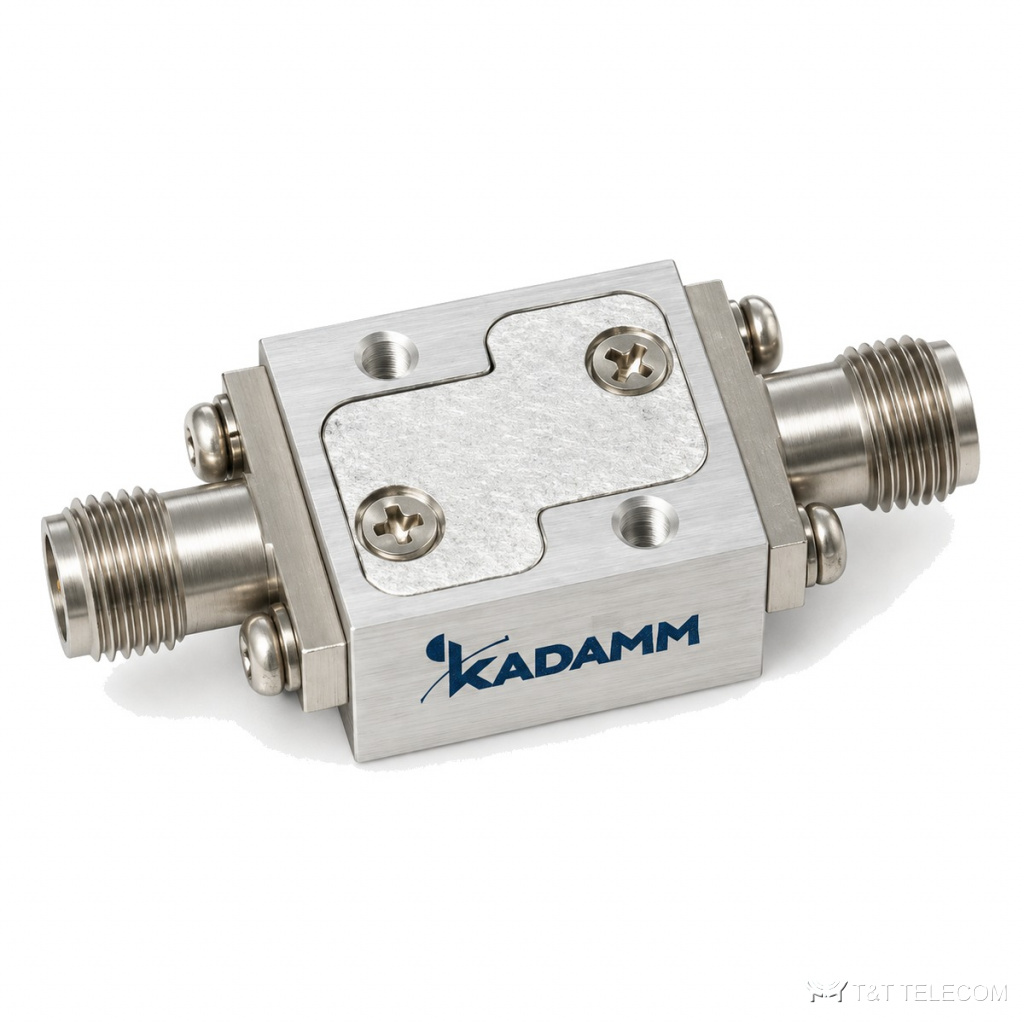

Серия детекторов СВЧ KADAMM ДТВ — 7 – 110 ГГц, соединители по таблице исполнений, 15 моделей

Name: Серия детекторов СВЧ KADAMM ДТВ — 7 – 110 ГГц, соединители по таблице исполнений, 15 моделей
Brand: KADAMM
SKU: KADAMM ДТВ

Детекторы, смесители и ограничители СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ДТВ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ДТВ: серия из 15 детекторов СВЧ, 7 – 110 ГГц. ДТВ преобразуют СВЧ-мощность в постоянное напряжение для измерения и контроля. Параметры ДТВ: диапазон 7 – 110 ГГц; соединители по таблице исполнений.

Область применения

Измерительные установки — ДТВ.
Системы АРУ — ДТВ.
Контроль мощности передатчиков — ДТВ.

Исполнения серии ДТВ

Артикул	Частоты, ГГц	КСВН	Габариты, мм	Чувствительность, мВ/мВт	Входной соединитель	Материал	Покрытие внутренней поверхности	Входная мощность, мВт	Неравномерность, ±дБ/октава
KADAMM ДТВ-WR10	75–110	-	26,5×32,2	100	WR-10	—	—	—	—
KADAMM ДТВ-WR112	7–10	—	—	≥200	WR112	медь	серебрение	≤100	±2
KADAMM ДТВ-WR15	50–75	-	30×17,6×38,6	200	WR-15	—	—	—	—
KADAMM ДТВ-WR19	40–60	-	длина 24,5	300	WR-19	—	—	—	—
KADAMM ДТВ-WR19-МД	40–60	—	—	≥150	WR19	медь	золочение	≤100	±2
KADAMM ДТВ-WR22	33–50	-	30×42,5×17	300	WR-22	—	—	—	—
KADAMM ДТВ-WR22-МД	33–50	—	—	≥150	WR22	медь	золочение	≤100	±2
KADAMM ДТВ-WR28	26,5–40	-	34,5×33,7×19	300	WR-28	—	—	—	—
KADAMM ДТВ-WR28-МД	26,5–40	—	—	≥200	WR28	медь	серебрение	≤100	±2
KADAMM ДТВ-WR34	22–33	—	—	≥200	WR34	медь	серебрение	≤100	±2
KADAMM ДТВ-WR42	18–26,5	—	—	≥200	WR42	медь	серебрение	≤100	±2
KADAMM ДТВ-WR51	15–22	—	—	≥200	WR51	медь	серебрение	≤100	±2
KADAMM ДТВ-WR62	12,4–18	—	—	≥200	WR62	медь	серебрение	≤100	±2
KADAMM ДТВ-WR75	10–15	—	—	≥200	WR75	медь	серебрение	≤100	±2
KADAMM ДТВ-WR90	8,2–12,4	—	—	≥200	WR90	медь	серебрение	≤100	±2

Общие характеристики

Параметр	Значение
Выходной соединитель	SMA (р)

Подбор исполнения

Полоса модели ДТВ должна перекрывать рабочие частоты (серия: 7 – 110 ГГц).
Соединители ДТВ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ДТВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ДТВ?
Диапазон серии ДТВ — 7 – 110 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ДТВ?
К карточке ДТВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ДТВ?
По таблице исполнений ДТВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
