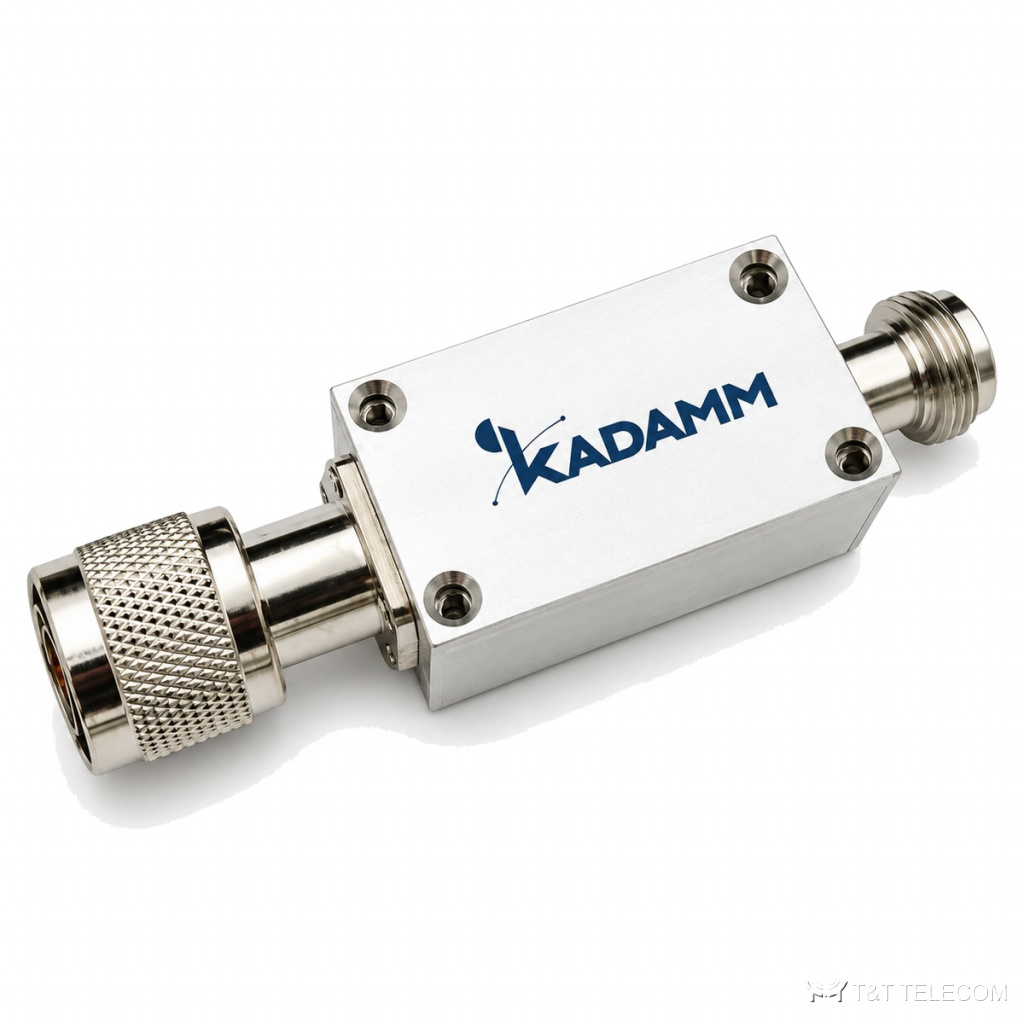

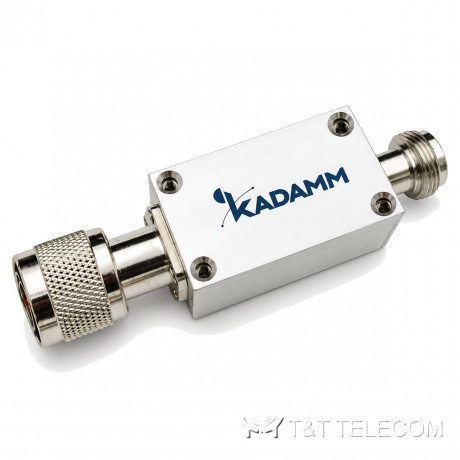

Серия ограничителей мощности KADAMM ОМ — 30 МГц – 39 ГГц, соединители SMA, 26 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ОМ — серия из 26 ограничителей мощности, 30 МГц – 39 ГГц. ОМ защищают вход приёмника от мощного сигнала, ограничивая уровень на выходе. Коротко о ОМ: диапазон 30 МГц – 39 ГГц; соединители SMA; вносимые потери 0,3–4 дБ; КСВН 1,1–2,2; мощность 0,5–200 Вт.
Для каких задач
- Измерительные входы — ОМ.
- Защита МШУ и приёмников — ОМ.
- Радиолокационные приёмные тракты — ОМ.
Исполнения серии ОМ
| Артикул | Частоты, ГГц | Выходная мощность, дБм | Средняя мощность, Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|
| KADAMM ОМ-100/500-20 | 0,1–0,5 | 20 | 5 | 0,3 | 1,1 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-1000/18000-30 | 1–18 | 30 | 6 | 1,8 | 1,6 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-1000/2000-25 | 1–2 | 25 | 6 | 0,5 | 1,3 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-1000/23000-м5 | 1–23 | -5 | 1 | 4 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-1000/26000-17 | 1–26 | 17 | 0,5 | 2,5 | 1,6 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-1000/6000-18 | 1–6 | 18 | 50 | 1 | 1,8 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-12000/18000-30 | 12–18 | 30 | 6 | 1,8 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-12000/18000-м12 | 12–18 | -12 | 1 | 1,6 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-150/160-м10 | 0,15–0,16 | -10 | 1 | 1 | 1,4 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-2000/18000-15 | 2–18 | 15 | 5 | 0,6 | 2 | SMA | 30×20×12 |
| KADAMM ОМ-2000/18000-25 | 2–18 | 25 | 6 | 1,7 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-2000/26000-20,5 | 2–26 | 20,5 | 5 | 1,8 | 1,8 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-2000/4000-18 | 2–4 | 18 | 200 (импульсная) | 1,1 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-2000/8000-м12 | 2–8 | -12 | 1 | 1,8 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-29000/39000-20 | 29–39 | 20 | 1 | 2,5 | 2 | 2,92 мм (розетка) | уточняйте у менеджера |
| KADAMM ОМ-30/10 | 0,03 | 10 | 10 | 1,2 | 1,5 | SMA | 20×13×13 |
| KADAMM ОМ-300/6000-10 | 0,3–6 | 10 | 10 | 1,2 | 1,5 | SMA | 20×13×13 |
| KADAMM ОМ-4000/8000-м15 | 4–8 | -15 | 1 | 1,5 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-50/21000-22 | 0,05–21 | 22 | 4 | 1,3 | 1,8 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-50/6000-17-N | 0,05–6 | 17 тип. | 50 | 0,85 | 2,2 тип. | N | 24×20×20 |
| KADAMM ОМ-50/6000-17-S | 0,05–6 | 17 тип. | 50 | 0,85 | 2,2 тип. | SMA | 24×20×12 |
| KADAMM ОМ-60/512-м20 | 0,06–0,512 | -20 | 2 | 0,8 | 1,4 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-6000/12000-м12 | 6–12 | -12 | 1 | 1,6 | 1,4 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-7500/12500-20 | 7,5–12,5 | 20 | 10 | 1 | 1,5 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОМ-8000/12000-10 | 8–12 | 10 | 5 | 1,2 | 1,5 | SMA | 20×13×13 |
| KADAMM ОМ-8000/12000-30 | 8–12 | 30 | 6 | 1,5 | 1,5 | SMA (розетка) | уточняйте у менеджера |
Подбор исполнения
- Полоса модели ОМ должна перекрывать рабочие частоты (серия: 30 МГц – 39 ГГц).
- Вносимые потери в серии ОМ — от 0,3 до 4 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ОМ — от 1,1 до 2,2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ОМ — от 0,5 до 200 Вт; выбирайте с запасом над мощностью в тракте.
- Выходная мощность моделей ОМ — от 10 до 30 дБм.
- Соединители ОМ — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ОМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ОМ?
Диапазон серии ОМ — 30 МГц – 39 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ОМ?
К карточке ОМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОМ?
По таблице исполнений ОМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
