Серия генераторов СВЧ KADAMM ГДФ-EI-10 — 4,5 – 8 ГГц, соединители по таблице исполнений, 2 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

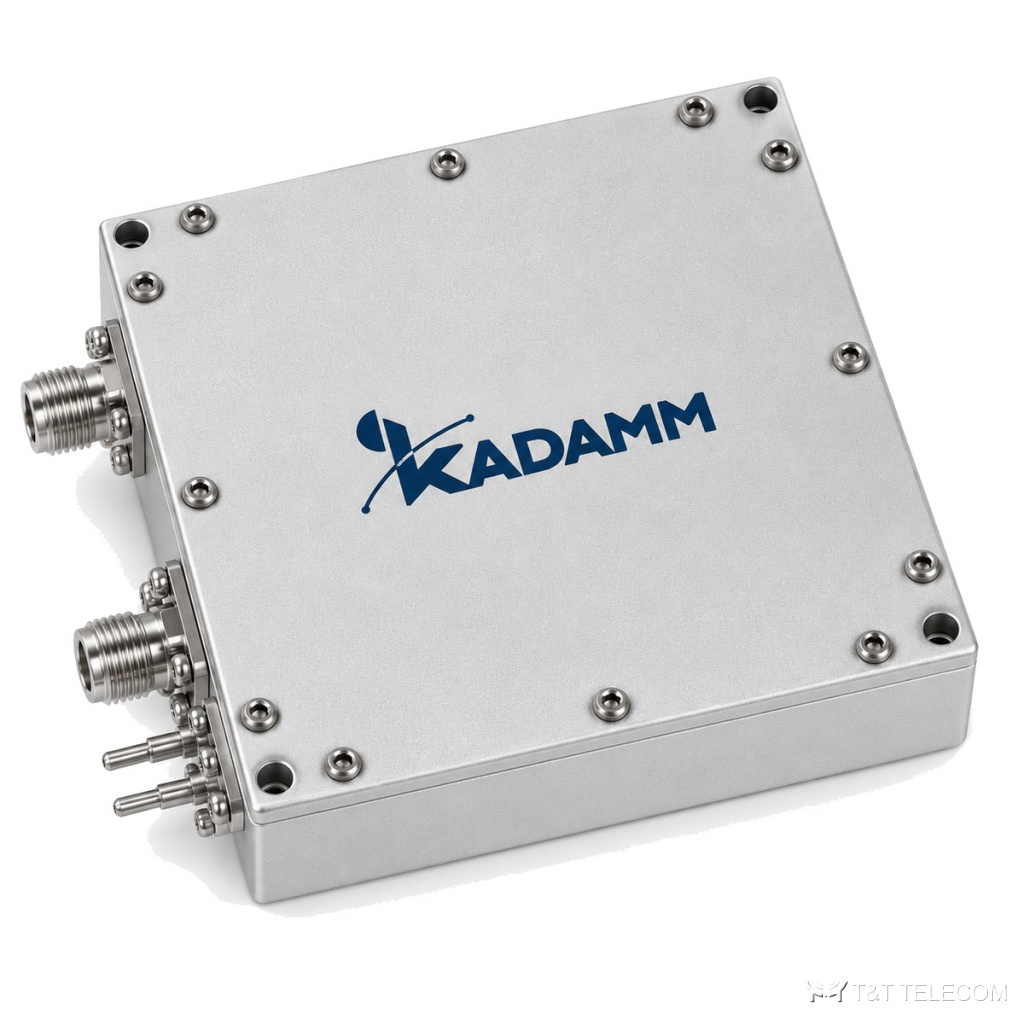

KADAMM ГДФ-EI-10 — серия из 2 генераторов СВЧ, 4,5 – 8 ГГц. ГДФ-EI-10 формируют стабильный опорный или гетеродинный СВЧ-сигнал. Основное о ГДФ-EI-10: диапазон 4,5 – 8 ГГц; соединители по таблице исполнений.
Область применения
- Гетеродины приёмников и передатчиков — ГДФ-EI-10.
- Опорные источники измерительной аппаратуры — ГДФ-EI-10.
- Радиорелейные и спутниковые терминалы — ГДФ-EI-10.
Исполнения серии ГДФ-EI-10
| Артикул | Выходная частота, ГГц | Фазовый шум на отстройке 1 кГц, дБн/Гц | Фазовый шум на отстройке 100 Гц, дБн/Гц |
|---|---|---|---|
| KADAMM ГДФ-EI-10-4,5 | 4,5 | -116 | -92 |
| KADAMM ГДФ-EI-10-8 | 8 | -113 | -90 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Фазовый шум на отстройке 10 кГц, дБн/Гц | -120 |
| Фазовый шум на отстройке 100 кГц, дБн/Гц | -120 |
| Опорная частота, МГц | 10 |
| Габаритные размеры, мм | 50,8×47,8×35,7 |
| Фазовый шум на отстройке 1 МГц, дБн/Гц | -140 |
| Фазовый шум опорного сигнала на отстройке 1 кГц, дБн/Гц | - |
| Ток потребления, мА (макс.) | 600 |
Подбор исполнения
- Сначала выбирают строку ГДФ-EI-10 по частоте — серия перекрывает 4,5 – 8 ГГц.
- Соединители ГДФ-EI-10 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ГДФ-EI-10 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ГДФ-EI-10?
Диапазон серии ГДФ-EI-10 — 4,5 – 8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ГДФ-EI-10?
К карточке ГДФ-EI-10 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ГДФ-EI-10?
По таблице исполнений ГДФ-EI-10: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
