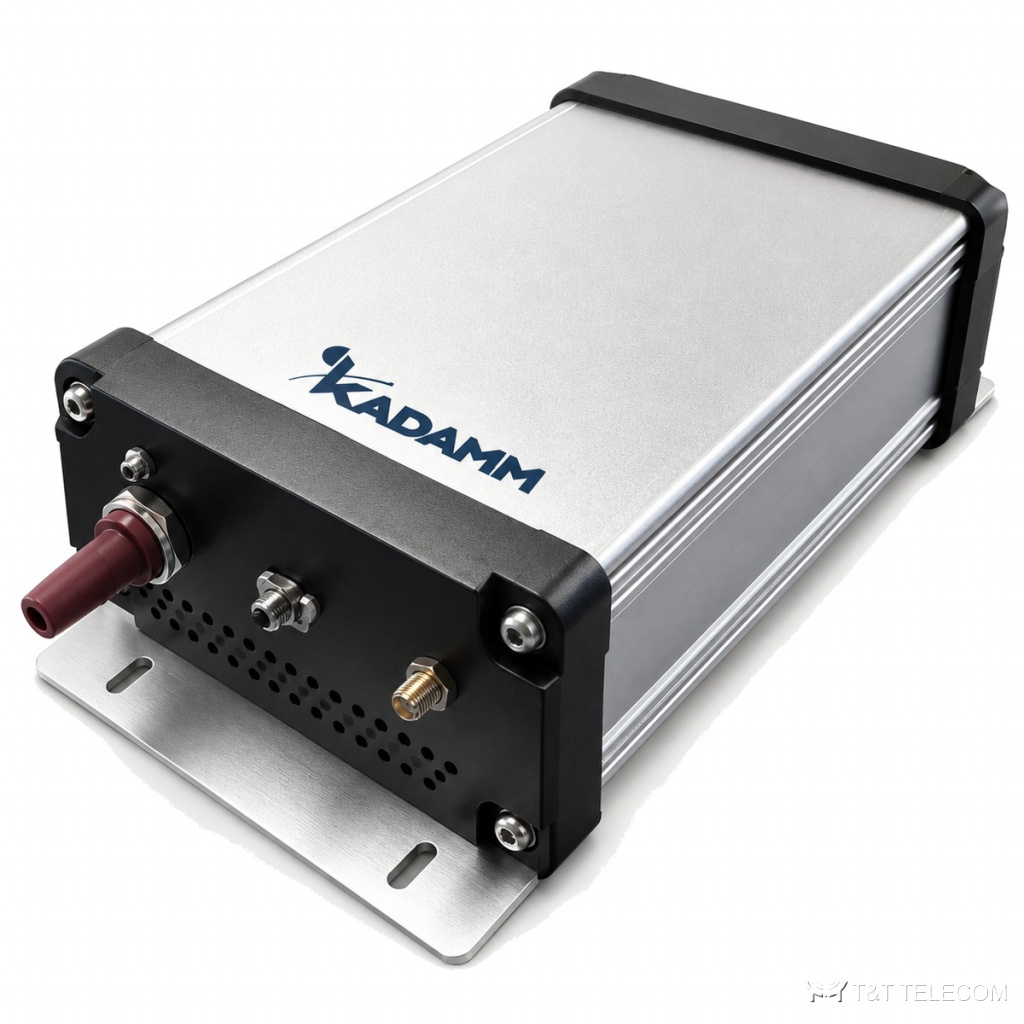

Серия малошумящих усилителей KADAMM УМШ-С — 10 кГц – 67 ГГц, соединители по таблице исполнений, 89 моделей

Серия малошумящих усилителей KADAMM УМШ-С — 10 кГц – 67 ГГц, соединители по таблице исполнений, 89 моделей
Усилители, генераторы и синтезаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM УМШ-С — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM УМШ-С — серия из 89 малошумящих усилителей, 10 кГц – 67 ГГц. УМШ-С усиливают слабый принятый сигнал, добавляя минимум собственных шумов. Основное о УМШ-С: диапазон 10 кГц – 67 ГГц; соединители по таблице исполнений; КСВН 1,4–3; усиление 12–55 дБ.

Область применения

  • Радиолокационные приёмники — УМШ-С.
  • Приёмники спутниковой и радиорелейной связи — УМШ-С.
  • Радиоастрономия и измерения слабых сигналов — УМШ-С.

Исполнения серии УМШ-С

АртикулЧастоты, ГГцУсиление, дБКоэффициент шума, дБP1dB, дБмКСВНГабариты, ммНеравномерность АЧХ, ±дБНапряжение, В (перем.)
KADAMM УМШ-0,01/15000-12-7,0-Б0,00001–15127152136×186×52±3220
KADAMM УМШ-0,03/40000-54-6,0-Б0,00003–40546101,8481,80×350×44,3±3220
KADAMM УМШ-0,1/500-24-3,0-Б0,0001–0,524351,5136×186×52±0,5220
KADAMM УМШ-0,1/500-30-3,0-Б0,0001–0,530351,5136×186×52±0,5220
KADAMM УМШ-10/18000-50-4,0-Б0,01–18504(0,2–18 ГГц)102,5136×186×52±3220
KADAMM УМШ-10/60-15-5,0-Б0,01–0,06155231,5136×186×52±1,0220
KADAMM УМШ-10/60-16-5,0-Б0,01–0,0616523-136×186×52±1,5220
KADAMM УМШ-10/8000-40-2,0-Б0,01–8402182136×186×52±3220
KADAMM УМШ-100/12000-25-2,5-Б0,1–12252,5151,5136×186×52±2220
KADAMM УМШ-100/15000-45-2,2-Б0,1–15452,251,5136×186×52±2,5220
KADAMM УМШ-100/18000-35-4,0-Б0,1–18354102,5166×106,4×56,4±3220
KADAMM УМШ-100/26500-30-5,5-Б0,1–26,5305,5202136×186×52±3220
KADAMM УМШ-100/6000-25-2,5-Б0,1–6252,5151,5136×186×52±2220
KADAMM УМШ-1000/12000-45-3,0-Б1–12453101,5136×186×52±2220
KADAMM УМШ-1000/18000-30-4,0-Б1–18304101,5136×186×52±1,5220
KADAMM УМШ-1000/18000-40-3,0-Б1–18403152166×106,4×56,4±2220
KADAMM УМШ-1000/18000-40-3,2-Б1–18403,281,8136×186×52±2220
KADAMM УМШ-1000/18000-42-2,5-Б1–18452,5102136×186×52±1,5220
KADAMM УМШ-1000/18000-45-3,0-Б1–18453101,5136×186×52±2220
KADAMM УМШ-1000/18000-47-2,5-Б1–18502,5102136×186×52±1,5220
KADAMM УМШ-1000/18000-47-3,2-Б1–18473,2121,8136×186×52-220
KADAMM УМШ-1000/18000-50-3,0-Б1–18503202136×186×52±2,5220
KADAMM УМШ-1000/18000-55-2,2-Б1–18552,2102,5166×106,4×56,4±1,5220
KADAMM УМШ-1000/2000-30-2,0-Б1–2302152136×186×52±1,5220
KADAMM УМШ-1000/20000-25-3,5-Б1–20253,5212136×186×52±2,5220
KADAMM УМШ-1000/20000-40-4,0-Б1–20404161,5136×186×52±2220
KADAMM УМШ-1000/40000-40-5,0-Б1–4045516(Psat)3136×186×52±4,5220
KADAMM УМШ-1000/5000-25-4,0-Б1–5254201,8166×106,4×56,4-110
KADAMM УМШ-12000/18000-20-4,0-Б12–18204151,5136×186×52±1,5220
KADAMM УМШ-12000/40000-30-4,0-Б12–4030452,5136×186×52±2,5220
KADAMM УМШ-16000/22000-35-2,5-Б16–22352,5192136×186×52±1,5220
KADAMM УМШ-16000/40000-20-3,5-Б16–40203,5162136×186×52±2220
KADAMM УМШ-17500/20200-20-2,0-Б17,5–20,220221,5136×186×52±0,5220
KADAMM УМШ-17700/21200-30-8,0-Б17,7–21,2308102136×186×52±2220
KADAMM УМШ-18000/26500-30-4,0-Б18–26,530451,8136×186×52±1220
KADAMM УМШ-18000/26500-45-3,2-Б18–26,5453,2101,8136×186×52±2220
KADAMM УМШ-18000/28000-20-4,0-Б18–2820481,6136×186×52±1,5220
KADAMM УМШ-18000/28000-28-3,0-Б18–2828351,8136×186×52±1,5220
KADAMM УМШ-18000/40000-25-5,0-P15-Б18–40255152136×186×52±2,5220
KADAMM УМШ-18000/40000-25-5,0-Б18–40255102136×186×52±3220
KADAMM УМШ-18000/40000-30-5,0-P20-Б18–40305202,5136×186×52±2,5220
KADAMM УМШ-18000/40000-40-3,5-Б18–40403,582,5120×90×46,2±2,5220
KADAMM УМШ-18000/40000-40-4,5-Б18–40404,562136×186×52±2,5220
KADAMM УМШ-18000/40000-45-4,0-Б18–40454102166×106,4×56,43,5220
KADAMM УМШ-18000/40000-50-4,5-Б18–40504,552136×186×52±3220
KADAMM УМШ-18000/40000-55-4,0-Б18–40554102166×106,4×56,4±3,5110–220
KADAMM УМШ-200/6000-42-1,3-Б0,2–6421,3152136×186×52±2220
KADAMM УМШ-2000/18000-18-3,0-Б2–18183101,5136×186×52±1,5220
KADAMM УМШ-2000/18000-28-3,0-Б2–18283101,5136×186×52±1,5220
KADAMM УМШ-2000/26500-25-4,0-Б2–26,525481,8136×186×52±2220
KADAMM УМШ-2000/26500-48-5,0-Б2–26,5485102,5136×186×52±4,5220
KADAMM УМШ-2000/8000-20-4,0-Б2–820481,6136×186×52±1,5220
KADAMM УМШ-20000/32000-40-2,5-Б20–32402,5102136×186×52±2,5220
KADAMM УМШ-23000/25000-35-2,0-Б23–25352-31,8136×186×52±1,5220
KADAMM УМШ-23000/40000-34-3,5-Б23–40343,5102136×186×52±2,5220
KADAMM УМШ-25/1000-50-1,3-Б0,025–1501,3142,5136×186×52-220
KADAMM УМШ-25300/27200-50-1,8-Б25,3–27,2501,851,5136×186×52±1220
KADAMM УМШ-26000/30000-25-5,0-Б26–3025520 (Psat)1,8166×106,4×56,4-110
KADAMM УМШ-26500/40000-20-3,0-Б26,5–4020351,5136×186×52±1,5220
KADAMM УМШ-30/1000-50-1,3-Б0,03–1501,3151,5136×186×52±2,5220
KADAMM УМШ-30/6000-25-5,0-Б0,03–6255102136×186×52±3220
KADAMM УМШ-3000/12000-24-3,0-Б3–12243211,5136×186×52±1,5220
KADAMM УМШ-3000/15000-15-3,0-Б3–1515381,5136×186×52±1,0220
KADAMM УМШ-39000/41000-30-3,2-Б39–41303,2102136×186×52±0,5220
KADAMM УМШ-400/8000-40-2,5-Б0,4–8402,5141,8166×106,4×56,4±1,5110
KADAMM УМШ-40000/53000-40-5,0-Б40–53405102136×186×52±2220
KADAMM УМШ-40000/60000-35-7,0-Б40–60357202214×218×48±2,5220
KADAMM УМШ-50/6000-25-4,0-Б0,05–6254222136×186×52±3220
KADAMM УМШ-50/90-15-3,2-Б0,05–0,09153,2101,5136×186×52±0,2220
KADAMM УМШ-500/18000-40-3,0-Б0,5–18403102,5136×186×52±1,5220
KADAMM УМШ-500/18000-40-3,5-Б0,5–18403,5122136×186×52±2220
KADAMM УМШ-500/18000-45-3,0-Б0,5–18453102,5136×186×52±1,5220
KADAMM УМШ-500/8000-20-2,5-Б0,5–8202,5202166×106,4×56,4±2220
KADAMM УМШ-50000/59000-40-5,5-Б50–59405,5102136×186×52±1220
KADAMM УМШ-5400/5900-35-0,8-Б5,4–5,9350,8101,4136×186×52±0,3220
KADAMM УМШ-57000/67000-30-5,0-Б57–67305102136×186×52-220
KADAMM УМШ-6000/18000-25-5,0-Б6–18255102136×186×52±3220
KADAMM УМШ-6000/18000-50-3,0-Б6–18503152166×106,4×56,4±1,5220
KADAMM УМШ-6000/40000-45-3,5-Б6–40453,5102120×90×46,2±2,5220
KADAMM УМШ-6000/40000-55-3,5-Б6–40553,5102166×106,4×56,4±3,5220
KADAMM УМШ-700/1100-20-2,5-Б0,7–1,1202,5131,5136×186×52±1220
KADAMM УМШ-700/1100-25-2,5-Б0,7–1,1252,513-136×186×52±1,5220
KADAMM УМШ-700/8000-30-2,5-Б0,7–8302,5132161×135×50±2220
KADAMM УМШ-800/18000-25-3,5-Б0,8–18253,5132136×186×52±2,5220
KADAMM УМШ-8000/12000-15-4,0-Б8–12154131,5136×186×52±0,5220
KADAMM УМШ-8000/18000-20-4,0-Б8–1820481,6136×186×52±1,5220
KADAMM УМШ-8000/26500-15-3,5-Б8–26,5153,581,5136×186×52±1,5220
KADAMM УМШ-8000/26500-40-6,5-Б8–26,5406,5182136×186×52±2220
KADAMM УМШ-950/2150-20-2,0-Б0,95–2,15202152136×186×52±1,5220

Как выбрать модель

  • Сначала выбирают строку УМШ-С по частоте — серия перекрывает 10 кГц – 67 ГГц.
  • КСВН моделей УМШ-С — от 1,4 до 3: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей УМШ-С — от 12 до 55 дБ.
  • Соединители УМШ-С — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM УМШ-С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии УМШ-С?
По таблице исполнений УМШ-С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у УМШ-С?
У УМШ-С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия УМШ-С?
Диапазон серии УМШ-С — 10 кГц – 67 ГГц; полоса конкретной модели — в таблице исполнений.
