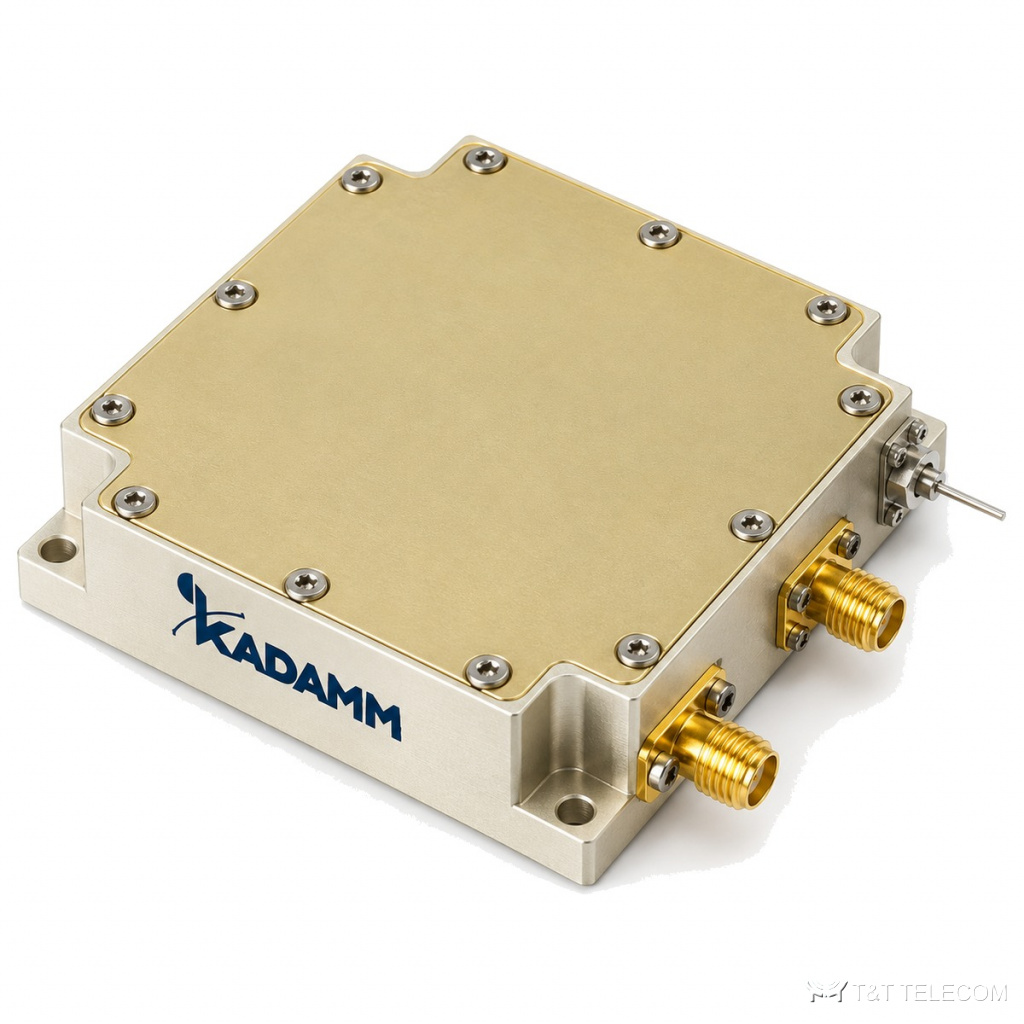

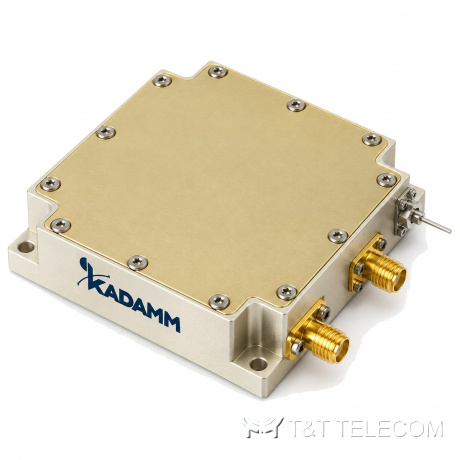

Серия генераторов СВЧ KADAMM ГУНФ-Н — 6,85 – 24,35 ГГц, соединители по таблице исполнений, 7 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГУНФ-Н — серия из 7 генераторов СВЧ, 6,85 – 24,35 ГГц. ГУНФ-Н формируют стабильный опорный или гетеродинный СВЧ-сигнал. Коротко о ГУНФ-Н: диапазон 6,85 – 24,35 ГГц; соединители по таблице исполнений.
Для каких задач
- Гетеродины приёмников и передатчиков — ГУНФ-Н.
- Опорные источники измерительной аппаратуры — ГУНФ-Н.
- Радиорелейные и спутниковые терминалы — ГУНФ-Н.
Исполнения серии ГУНФ-Н
| Артикул | Выходная частота, ГГц | Опорная частота, МГц | Габариты, мм | Фазовый шум, дБн/Гц | Фазовый шум опорного сигнала | Входная мощность, дБм | Паразитные составляющие, дБн |
|---|---|---|---|---|---|---|---|
| KADAMM ГУНФ-Н-10-10400 | 10,4 | 10 | 74×50×16 | -80 | -170 | 0±2 | -70 |
| KADAMM ГУНФ-Н-10-12800 | 12,8 | 10 | 74×50×16 | -80 | -170 | 0±2 | -70 |
| KADAMM ГУНФ-Н-10-13000 | 13 | 10 | 74×50×16 | -80 | -170 | 0±2 | -70 |
| KADAMM ГУНФ-Н-10-6950 | 6,95 | 10 | 57,2×57,2×16 | -90 | -170 | 0±2 | -75 |
| KADAMM ГУНФ-Н-100-18500 | 18,5 | 100 | 74×50×16 | -95 | - | 0±3 | -60 |
| KADAMM ГУНФ-Н-100-24350 | 24,35 | 100 | 74×50×16 | -85 | - | 0±3 | -60 |
| KADAMM ГУНФ-Н-100-6850 | 6,85 | 100 | 74×50×16 | -105 | - | 0±3 | -60 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 13 |
| Гармоники, дБн | -20 |
Как выбрать модель
- Сначала выбирают строку ГУНФ-Н по частоте — серия перекрывает 6,85 – 24,35 ГГц.
- Соединители ГУНФ-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ГУНФ-Н подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ГУНФ-Н?
Диапазон серии ГУНФ-Н — 6,85 – 24,35 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ГУНФ-Н?
К карточке ГУНФ-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ГУНФ-Н?
По таблице исполнений ГУНФ-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
