Серия генераторов СВЧ KADAMM ГДФ-В — 1,37 – 38 ГГц, соединители по таблице исполнений, 26 моделей

Name: Серия генераторов СВЧ KADAMM ГДФ-В — 1,37 – 38 ГГц, соединители по таблице исполнений, 26 моделей
Brand: KADAMM
SKU: KADAMM ГДФ-В

Усилители, генераторы и синтезаторы СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ГДФ-В — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

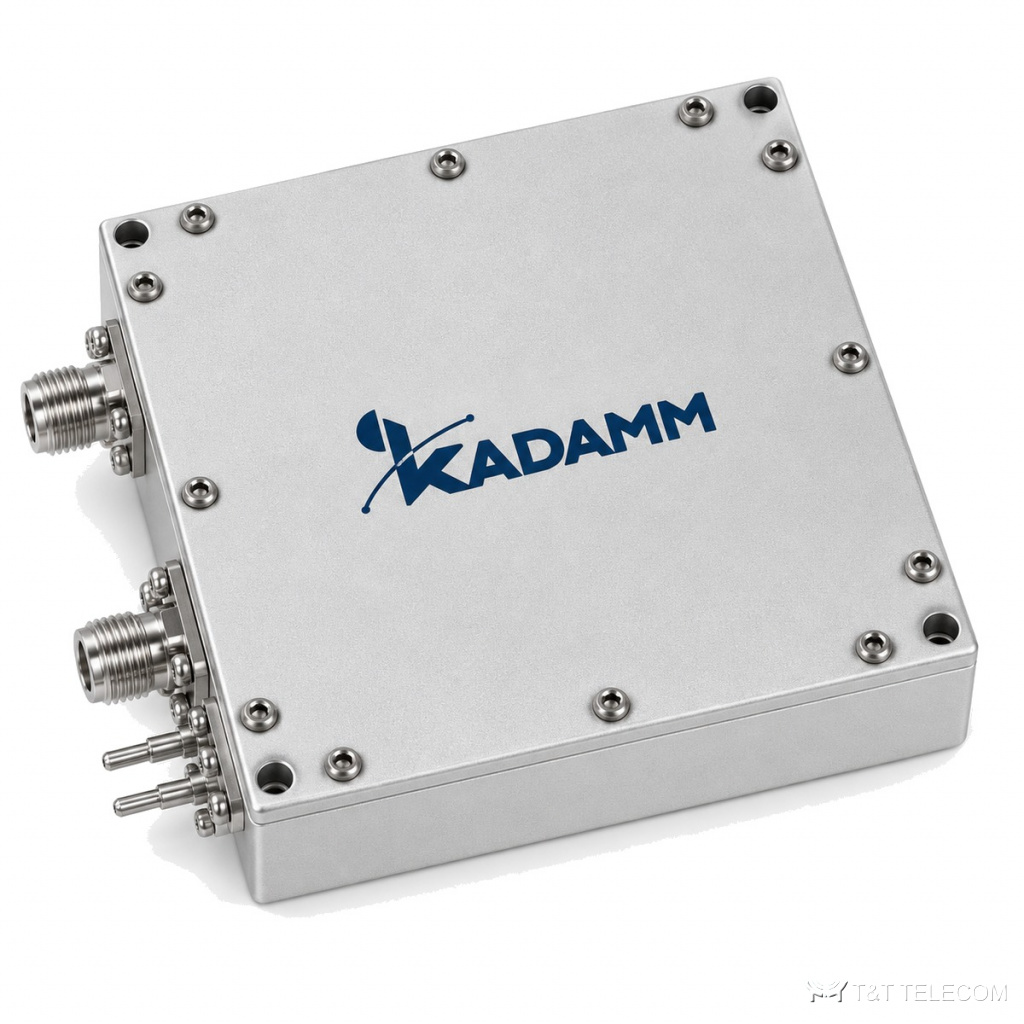

KADAMM ГДФ-В — серия из 26 генераторов СВЧ, 1,37 – 38 ГГц. ГДФ-В формируют стабильный опорный или гетеродинный СВЧ-сигнал. Параметры ГДФ-В: диапазон 1,37 – 38 ГГц; соединители по таблице исполнений.

Где применяют

Гетеродины приёмников и передатчиков — ГДФ-В.
Опорные источники измерительной аппаратуры — ГДФ-В.
Радиорелейные и спутниковые терминалы — ГДФ-В.

Исполнения серии ГДФ-В

Артикул	Выходная частота, ГГц	Фазовый шум на отстройке 1 кГц, дБн/Гц	Фазовый шум на отстройке 10 кГц, дБн/Гц	Фазовый шум на отстройке 100 кГц, дБн/Гц	Опорная частота, МГц	Габариты, мм	Фазовый шум на отстройке 100 Гц, дБн/Гц	Фазовый шум на отстройке 1 МГц, дБн/Гц	Фазовый шум опорного сигнала на отстройке 1 кГц, дБн/Гц
KADAMM ГДФ-В-10-4970	4,97	-70	-80	-100	10	57,2×57,2×35,3	-	-128	-
KADAMM ГДФ-В-100-12000	12	-114	-117	-117	100	57,2×57,2×35,3	-86	-130	-160
KADAMM ГДФ-В-100-24000	24	-75	-80	-80	100	65×80×18	-65	-115	-
KADAMM ГДФ-В-100-32000	32	-75	-80	-80	100	88×65×19,5	-65	-115	-
KADAMM ГДФ-В-100-3250	3,25	-	-120	-	100	57,2×57,2×35	-	-	-145
KADAMM ГДФ-В-100-34941	34,941	-75	-80	-85	100	65×80×28	-65	-85	-
KADAMM ГДФ-В-100-38000	38	-100	-	-	100	70×57,2×17,5	-	-	-
KADAMM ГДФ-В-100-3900	3,9	-124	-128	-128	100	57,2×57,2×33,8	-90	-145	-
KADAMM ГДФ-В-100-3950	3,95	-124	-128	-128	100	57,2×57,2×33,8	-90	-145	-
KADAMM ГДФ-В-100-4100	4,1	-118	-122	-122	100	50,8×47,8×35,7	-95	-140	-
KADAMM ГДФ-В-100-4800	4,8	-118	-123	-123	100	57,2×57,2×33,8	-92	-138	-
KADAMM ГДФ-В-100-6550	6,55	-120	-126	-126	100	57,2×57,2×33,8	-88	-140	-
KADAMM ГДФ-В-100-7357,5	7,3575	-	-	-115	100	57,2×57,2×35,7	-	-133	-155
KADAMM ГДФ-В-100-7447,5	7,4475	-	-	-115	100	57,2×57,2×35,7	-	-133	-155
KADAMM ГДФ-В-100-7500	7,5	-115	-120	-	100	57,2×57,2×33,8	-85	-	-
KADAMM ГДФ-В-100-7537,5	7,5375	-	-	-115	100	57,2×57,2×35,7	-	-133	-155
KADAMM ГДФ-В-100-7627,5	7,6275	-	-	-115	100	57,2×57,2×35,7	-	-133	-155
KADAMM ГДФ-В-100-8111,0	8,111	-105	-115	-125	100	57,2×57,2×33,8	-	-140	-
KADAMM ГДФ-В-100-9200	9,2	-118	-125	-125	100	57,2×57,2×33,8	-90	-140	-
KADAMM ГДФ-В-105-11000	11	-105	-113	-115	100	57,2×57,2×35,7	-83	-135	-
KADAMM ГДФ-В-107-14000	14	-107	-117	-117	-	50,8×47,8×35,7	-85	-140	-
KADAMM ГДФ-В-20-9600	9,6	-	-80	-	20	57,2×57,2×16	-	-	-
KADAMM ГДФ-В-50-1370	1,37	-125	-128	-129	50	57,2×57,2×35,3	-100	-140	-
KADAMM ГДФ-В-50-32000	32	-75	-80	-80	50	65×80×28	-65	-115	-
KADAMM ГДФ-В-75-11850	11,85	-105	-110	-110	75	57,2×57,2×33,8	-75	-135	-
KADAMM ГДФ-В-80-7680-1	7,68	-105	-120	-	80	57,2×57,2×15,6	-80	-130	-160

Как выбрать модель

Сначала выбирают строку ГДФ-В по частоте — серия перекрывает 1,37 – 38 ГГц.
Соединители ГДФ-В — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ГДФ-В по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ГДФ-В?
Диапазон серии ГДФ-В — 1,37 – 38 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ГДФ-В?
К карточке ГДФ-В приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ГДФ-В?
По таблице исполнений ГДФ-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
