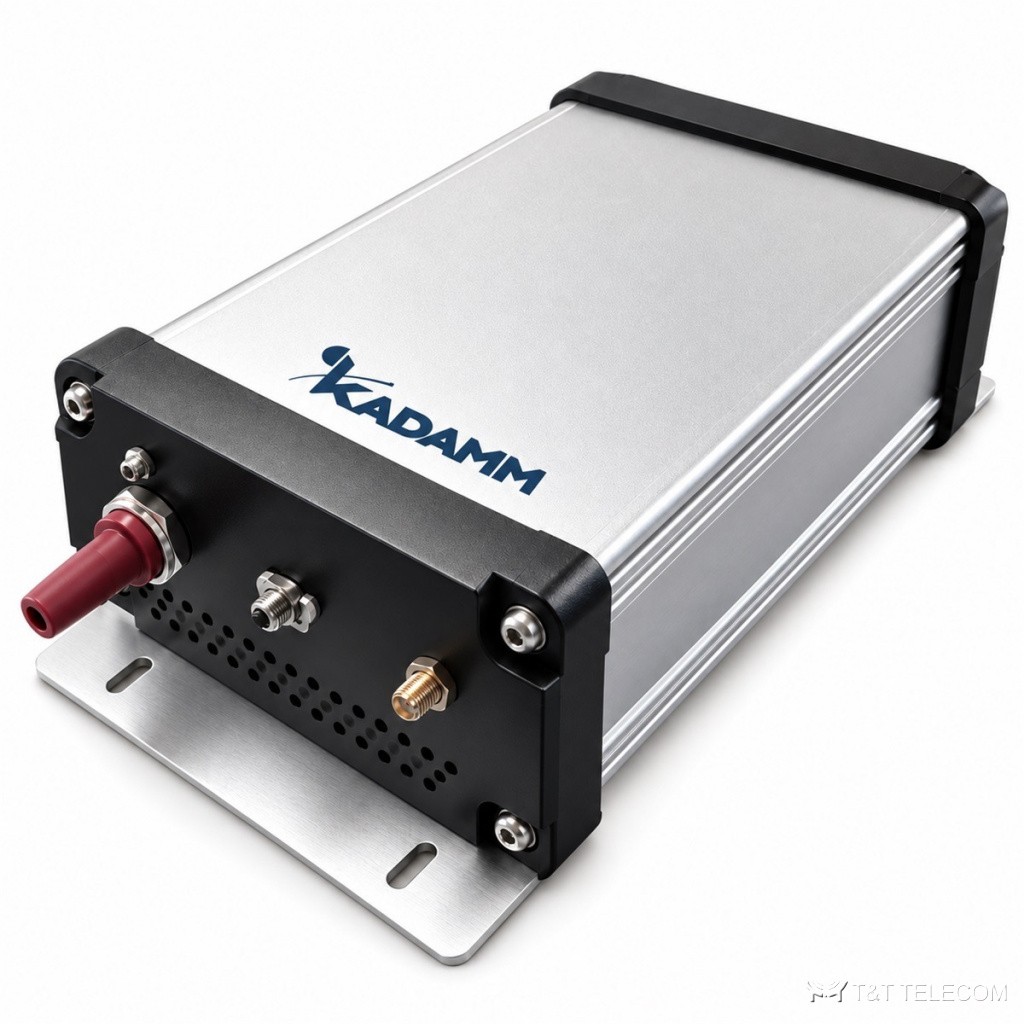

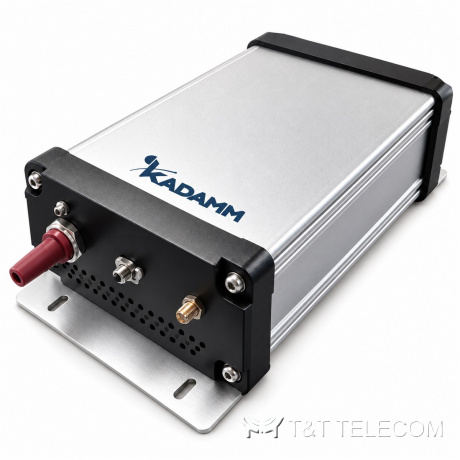

Серия малошумящих усилителей KADAMM УМШ-М — 9 кГц – 260 ГГц, соединители SMA, 234 модели

Name: Серия малошумящих усилителей KADAMM УМШ-М — 9 кГц – 260 ГГц, соединители SMA, 234 модели
Brand: KADAMM
SKU: KADAMM УМШ-М

Усилители, генераторы и синтезаторы СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM УМШ-М — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM УМШ-М: серия из 234 малошумящих усилителей, 9 кГц – 260 ГГц. УМШ-М усиливают слабый принятый сигнал, добавляя минимум собственных шумов. Коротко о УМШ-М: диапазон 9 кГц – 260 ГГц; соединители SMA; КСВН 1,2–3,5; усиление 10–65 дБ.

Область применения

Радиоастрономия и измерения слабых сигналов — УМШ-М.
Радиолокационные приёмники — УМШ-М.
Приёмники спутниковой и радиорелейной связи — УМШ-М.

Исполнения серии УМШ-М

Артикул	Частоты, ГГц	Усиление, дБ	Коэффициент шума, дБ	P1dB, дБм	КСВН	Габариты, мм	Неравномерность АЧХ, ±дБ	Питание, В
KADAMM УМШ-0,01/15000-12-6,0	0,00001–15	12	6(тип.)	10	2	40×35×12	±2,5	12
KADAMM УМШ-0,09/2000-42-3,0	0,00009–2	42(тип.)	3(тип.)	15(тип.)	2(тип.)	40×35×12	-	12
KADAMM УМШ-0,1/500-24-3,0	0,0001–0,5	24	3	5	1,5	50×30×15	±0,5	15
KADAMM УМШ-0,1/500-30-3,0	0,0001–0,5	30	3	5	1,5	50×30×15	±0,5	5
KADAMM УМШ-0,5/1000-23-1,2	0,0005–1	23(тип.)	1,2(тип.)	23(тип.)	1,8(тип.)	32×30×12	-	5
KADAMM УМШ-1,5/30-40-1,5	0,0015–0,03	40	1,5	—	—	—	—	—
KADAMM УМШ-1,6-30-13,5-42	1,6–30	13,5	4,2	26	1,2	88×80×36	0,25	15
KADAMM УМШ-1/12000-30-5,5	0,001–12	30	5,5(тип.)	15	2,5	40×35×12	±2,5	12
KADAMM УМШ-1/26500-17-5,5	0,001–26,5	17	5,5(тип.)	10	2,5	40×35×12	±1,0	12
KADAMM УМШ-1/400-50-2,0	0,001–0,4	50	2	20	2	32×30×12	±0,5	15
KADAMM УМШ-10/10000-27-2,0	0,01–10	27	2	21	1,8	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-10/15000-32-2,5	0,01–15	32	2,5	24	1,6	уточняйте у менеджера	±2	уточняйте у менеджера
KADAMM УМШ-10/18000-25-5,0	0,01–18	25	5	10	2,2	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-10/22000-29-3,5	0,01–22	29	3,5	27	1,8	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-10/2500-30-4,0	0,01–2,5	30	4(тип.)	10	2	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-10/3000-36-2,5	0,01–3	36	2,5	21	1,8	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-10/40000-25-5,5	0,01–40	25	5,5	16	2	уточняйте у менеджера	±2,5	уточняйте у менеджера
KADAMM УМШ-10/43000-38-6,5	0,01–43	38	6,5	13	2	—	3	12
KADAMM УМШ-10/50000-50-6,5	0,01–50	50	6,5	20	2	—	3	12
KADAMM УМШ-10/60-15-5,0	0,01–0,06	15	5	23	1,5	50×30×15	±1,0	12
KADAMM УМШ-10/60-16-5,0	0,01–0,06	16	5	23	-	50×30×15	±1,5	5
KADAMM УМШ-100/12000-25-2,5	0,1–12	25	2,5	15	1,5	50×30×15	±2	12
KADAMM УМШ-100/15000-45-2,2	0,1–15	45	2,2	5	1,5	50×30×15	±2,5	12
KADAMM УМШ-100/18000-24-4,5	0,1–18	24	4,5	—	—	—	—	—
KADAMM УМШ-100/18000-43-3,0	0,1–18	43	3	16	1,5	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-100/20000-25-4,0	0,1–20	25	4	20	3	30×20×12	±1,5	12
KADAMM УМШ-100/20000-39-3,4	0,1–20	39	3,4	14	1,5	уточняйте у менеджера	±0,7	уточняйте у менеджера
KADAMM УМШ-100/26500-30-3,0	0,1–26,5	30	3	20	2	30×20×12	±2,5	12
KADAMM УМШ-100/3000-20-1,2	0,1–3	20	1,2	—	—	—	—	—
KADAMM УМШ-100/30000-18-5,5	0,1–30	18	5,5	15	2,5	40×35×12	±2,5	12
KADAMM УМШ-100/3200-28-1,7	0,1–3,2	28	1,7	—	—	—	—	—
KADAMM УМШ-100/500-30-2	0,1–0,5	30	2	—	—	—	—	—
KADAMM УМШ-100/50000-28-5,0	0,1–50	28	5(тип.)	10	3	40×35×12	±3,0(не более)	12
KADAMM УМШ-100/6000-16-1,0	0,1–6	16	1	21	2	30×30×15	±8	5
KADAMM УМШ-100/6000-25-2,5	0,1–6	25	2,5	15	1,5	30×30×15	±2	12
KADAMM УМШ-100/6000-32-1,8	0,1–6	32	1,8	—	—	—	—	—
KADAMM УМШ-100/6000-35-3,5	0,1–6	35	3,5	18	2,5	уточняйте у менеджера	±1,5	уточняйте у менеджера
KADAMM УМШ-1000/12000-25-5,0	1–12	25	5(тип.)	-	2	39,1×18,8×9,27	±1,5(не более)	12
KADAMM УМШ-1000/12000-28-3,0	1–12	28	3	15	2	39,1×18,8×9,27	±1,0	12
KADAMM УМШ-1000/12000-34-2,8	1–12	34	2,8	26	1,5	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-1000/12000-50-2,5	1–12	50	2,5	—	—	—	—	—
KADAMM УМШ-1000/18000-15-3,3	1–18	15	3,3	—	—	—	—	—
KADAMM УМШ-1000/18000-26-2,5	1–18	26	2,5	—	—	—	—	—
KADAMM УМШ-1000/18000-30-3	1–18	30	3	—	—	—	—	—
KADAMM УМШ-1000/18000-30-4,0	1–18	30	4	10	1,5	50×30×15	±1,5	12
KADAMM УМШ-1000/18000-38-3,3	1–18	38	3,3	—	—	—	—	—
KADAMM УМШ-1000/18000-40-3,2	1–18	40	3,2	8	1,8	50×30×15	±2	12
KADAMM УМШ-1000/18000-42-2,5	1–18	42	2,5	10	2	21,8×17,8×7,4	±1,5	9
KADAMM УМШ-1000/18000-42-3,0	1–18	42	3	16	1,5	уточняйте у менеджера	±3	уточняйте у менеджера
KADAMM УМШ-1000/18000-45-2,8	1–18	45	2,8	—	—	—	—	—
KADAMM УМШ-1000/18000-45-3,0	1–18	45	3	10	1,5	21,8×17,8×7,4	±2	5, 12
KADAMM УМШ-1000/18000-47-2,5	1–18	50	2,5	10	2	21,8×17,8×7,4	±1,5	9
KADAMM УМШ-1000/18000-47-3,2	1–18	47	3,2	12	1,8	21,8×17,8×7,4	-	12
KADAMM УМШ-1000/18000-50-3,0	1–18	50	3	20	2	50×30×15	±2,5	12
KADAMM УМШ-1000/18000-55-2,2	1–18	55	2,2	10	2,5	50×30×15	±1,5	12
KADAMM УМШ-1000/20000-25-3,5	1–20	25	3,5	21	2	50×30×15	±2,5	12
KADAMM УМШ-1000/20000-40-4,0	1–20	40	4	16	1,5	50×30×15	±2	12
KADAMM УМШ-1000/40000-30-8,0	1–40	30	8	10	2,5	21,8×17,8×7,4	±3,0	12
KADAMM УМШ-1000/6000-15-2,0	1–6	15	2	12	2	48,5×29×10	±4,5	5
KADAMM УМШ-1000/6000-45-1,5	1–6	45	1,5	—	—	—	—	—
KADAMM УМШ-1000/8000-25-3	1–8	25	3	—	—	—	—	—
KADAMM УМШ-10700/11700-35-1,6	10,7–11,7	35	1,6	15	1,6	уточняйте у менеджера	±0,25	уточняйте у менеджера
KADAMM УМШ-10700/12750-25-3,0	10,7–12,75	25	3	8	1,5	50×30×15	±0,5	5
KADAMM УМШ-10700/12750-60-1	10,7–12,75	60	1	—	—	—	—	—
KADAMM УМШ-110000/170000-16-4,0	110–170	16	4(тип.)	-	2,2	35×30×22	±3	7
KADAMM УМШ-12000/15000-32-1,7	12–15	32	1,7	19,5	1,7	уточняйте у менеджера	±0,5	уточняйте у менеджера
KADAMM УМШ-12000/18000-20-4,0	12–18	20	4	15	1,5	50×30×15	±1,5	12
KADAMM УМШ-12000/18000-36-1,8	12–18	36	1,8	10	2	50×30×15	±1,2	12
KADAMM УМШ-12000/33000-34-2,5	12–33	34	2,5	23	1,6	уточняйте у менеджера	±2,5	уточняйте у менеджера
KADAMM УМШ-12000/40000-30-4,0	12–40	30	4	5	2,5	50×30×15	±2,5	12
KADAMM УМШ-14000/27000-18-2,0	14–27	18	2	16	1,6	уточняйте у менеджера	±1,5	уточняйте у менеджера
KADAMM УМШ-140000/200000-15-4,5	140–200	15	4,5	-	2,5	35×30×22	±3	7
KADAMM УМШ-1500/1600-35-880K	1,5–1,6	35	0,88	—	—	—	—	—
KADAMM УМШ-1500/1640-35-880K	1,5–1,64	35	0,88	—	—	—	—	—
KADAMM УМШ-1500/2700-25-2	1,5–2,7	25	2	—	—	—	—	—
KADAMM УМШ-15000/25000-18-2	15–25	18	2	—	—	—	—	—
KADAMM УМШ-15000/27000-41-2,5	15–27	41	2,5	28	2	уточняйте у менеджера	±2	уточняйте у менеджера
KADAMM УМШ-16000/22000-35-2,5	16–22	35	2,5	19	2	50×30×15	±1,5	12
KADAMM УМШ-16000/40000-20-3,5	16–40	20	3,5	16	2	50×30×15	±3,5	5
KADAMM УМШ-1660/1710-65-630K	1,66–1,71	65	0,63	—	—	—	—	—
KADAMM УМШ-17500/20200-20-2,0	17,5–20,2	20	2	2	1,5	50×30×15	±0,5	5
KADAMM УМШ-17700/21200-30-8,0	17,7–21,2	30	8	10	2	50×30×15	±2	15–24
KADAMM УМШ-17700/21200-60-1,6	17,7–21,2	60	1,6	—	—	—	—	—
KADAMM УМШ-18000/26500-30-4,0	18–26,5	30	4	5	1,8	50×30×15	±1	12
KADAMM УМШ-18000/26500-40-3	18–26,5	40	3	—	—	—	—	—
KADAMM УМШ-18000/26500-45-3,2	18–26,5	45	3,2	10	1,8	17,8×16,2×7,4	±2	5
KADAMM УМШ-18000/26500-48-2,5	18–26,5	48	2,5	10	2,3	17,8×16,2×7,4	±2,5	12
KADAMM УМШ-18000/28000-20-4,0	18–28	20	4	8	1,6	50×30×15	±1,5	5
KADAMM УМШ-18000/40000-25-5,0	18–40	25	5	12	2,5	50×30×15	±1,5(не более)	12
KADAMM УМШ-18000/40000-25-5,0-P10	18–40	25	5	10	2	50×30×15	±3	5
KADAMM УМШ-18000/40000-25-5,0-P15	18–40	25	5	15	2	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-30-3,5	18–40	30	3,5	8	2,2	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-30-4	18–40	30	4	—	—	—	—	—
KADAMM УМШ-18000/40000-30-4,5	18–40	30	4,5	—	—	—	—	—
KADAMM УМШ-18000/40000-30-5,0-P20	18–40	30	5	20	2,5	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-40-3,5	18–40	40	3,5	—	—	—	—	—
KADAMM УМШ-18000/40000-40-4,5	18–40	40	4,5	6	2	50×30×15	±2,5	15
KADAMM УМШ-18000/40000-50-4	18–40	50	4	—	—	—	—	—
KADAMM УМШ-18000/40000-50-4,5	18–40	50	4,5	5	2	50×30×15	±3	15
KADAMM УМШ-18000/40000-50-4-2	18–40	50	4	—	—	—	—	—
KADAMM УМШ-18000/40000-50-4-3	18–40	50	4	—	—	—	—	—
KADAMM УМШ-20/3000-30-3,5	0,02–3	30	3,5	15	2	50×30×20	±2,5	15
KADAMM УМШ-20/6000-32-1,5	0,02–6	32	1,5(тип.)	12	2,5	50×30×20	±1,5	5
KADAMM УМШ-20/8000-20-3,0	0,02–8	20	3(тип.)	12	2(тип.)	60×45×15	±2,0	12
KADAMM УМШ-200/10000-45-5,0	0,2–10	45	5	23	2,2	35×40×12	±2,0(не более)	12
KADAMM УМШ-200/2000-30-3,0	0,2–2	30	3	10	2	50×30×20	±2	5
KADAMM УМШ-200/6000-42-1,3	0,2–6	42	1,3	15	2	50×30×20	±2	12
KADAMM УМШ-2000/10000-30-4,0	2–10	30	4	15	2	40,208×27,762×9,703	±1,0	12
KADAMM УМШ-2000/12000-32-2,5	2–12	32	2,5	15	2,5	уточняйте у менеджера	±1,5	уточняйте у менеджера
KADAMM УМШ-2000/15000-31-3,5	2–15	31	3,5	23,5	1,8	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-2000/18000-12-3,2	2–18	12	3,2	13	2	40,208×27,762×9,703	±1,5	12
KADAMM УМШ-2000/18000-15-3	2–18	15	3	—	—	—	—	—
KADAMM УМШ-2000/18000-18-3,0	2–18	18	3	10	1,5	50×30×15	±1,5	12
KADAMM УМШ-2000/18000-18-4,0	2–18	18	4	19	2	50×30×15	±1,0	12
KADAMM УМШ-2000/18000-21-4,0	2–18	21	4	23	2	34,5×16,8×7,6	±1,0	12
KADAMM УМШ-2000/18000-28-3,0	2–18	28	3	10	1,5	34,5×16,8×7,6	±1,5	12
KADAMM УМШ-2000/18000-30-4,5	2–18	30	4,5	10	2	16,2×17,8×7,4	±2,0	12
KADAMM УМШ-2000/18000-34-3,0	2–18	34	3	22	2,2	16,2×17,8×7,4	±1,5	12
KADAMM УМШ-2000/18000-40-6	2–18	40	6	—	—	—	—	—
KADAMM УМШ-2000/18000-43-2,4	2–18	43	2,4	—	—	—	—	—
KADAMM УМШ-2000/26500-25-4,0	2–26,5	25	4	8	1,8	50×30×15	±2	12
KADAMM УМШ-2000/26500-48-5,0	2–26,5	48	5	10	2,5	50×30×15	±4,5	9
KADAMM УМШ-2000/4000-28-1	2–4	28	1	—	—	—	—	—
KADAMM УМШ-2000/6000-30-1,5	2–6	30	1,5	2	2	21,8×17,8×7,4	±1,0	5
KADAMM УМШ-2000/6000-37-900K	2–6	37	0,9	—	—	—	—	—
KADAMM УМШ-2000/6000-39-4,5	2–6	39	4,5	23	2	27,508×27,762×9,703	±0,8	10
KADAMM УМШ-2000/6000-42-2,0	2–6	42	2	23	1,6	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-2000/8000-20-4,0	2–8	20	4	8	1,6	27,508×27,762×9,703	±1,5	5
KADAMM УМШ-20000/22000-40-4	20–22	40	4	—	—	—	—	—
KADAMM УМШ-20000/32000-40-2,5	20–32	40	2,5	10	2	50×30×15	±2,5	5
KADAMM УМШ-200000/230000-22-7,2	200–230	22	7,2	-	2,5	35×30×22	±3	8
KADAMM УМШ-2200/2700-35-750K	2,2–2,7	35	0,75	—	—	—	—	—
KADAMM УМШ-23000/25000-35-2,0	23–25	35	2	-3	1,8	50×30×15	±1,5	5
KADAMM УМШ-23000/40000-34-3,5	23–40	34	3,5	10	2	50×30×15	±2,5	12
KADAMM УМШ-230000/260000-19-8,5	230–260	19	8,5	-	3,5	35×30×22	-	8
KADAMM УМШ-240/480-40-690K	0,24–0,48	40	0,69	—	—	—	—	—
KADAMM УМШ-24000/28000-30-4,0	24–28	30	4	10	2	50×30×15	±1	5
KADAMM УМШ-24000/30000-30-2,0	24–30	30	2	10	1,5	50×30×15	±1	5
KADAMM УМШ-25/1000-50-1,3	0,025–1	50	1,3	14	2,5	60×45×15	-	5–20
KADAMM УМШ-26000/40000-30-2,8	26–40	30	2,8	10	2,3	17,8×16,2×7,4	±2,5	12
KADAMM УМШ-26000/40000-30-3,0	26–40	30	3	-	2,2	17,8×16,2×7,4	-	15
KADAMM УМШ-26500/40000-20-3,0	26,5–40	20	3	5	1,5	50×30×15	±1,5	5
KADAMM УМШ-26500/40000-25-4,0	26,5–40	25	4	-	1,8	50×30×15	±2	5
KADAMM УМШ-26500/40000-45-3	26,5–40	45	3	—	—	—	—	—
KADAMM УМШ-30/1000-15-2,0	0,03–1	15	2	18	2	50×30×20	±3	5,5
KADAMM УМШ-30/1000-30-1,4	0,03–1	30	1,4	—	—	—	—	—
KADAMM УМШ-30/1000-50-1,3	0,03–1	50	1,3	15	1,5	50×30×20	±2,5	12
KADAMM УМШ-30/18000-15-2,5	0,03–18	15	2,5(тип.)	10	1,8	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-30/2000-30-2,2	0,03–2	30	2,2	—	—	—	—	—
KADAMM УМШ-30/3000-17-3	0,03–3	17	3	—	—	—	—	—
KADAMM УМШ-30/3000-40-3	0,03–3	40	3	—	—	—	—	—
KADAMM УМШ-30/3000-40-3,0	0,03–3	40	3	12	2	50×30×20	±2	15
KADAMM УМШ-30/6000-25-5,0	0,03–6	25	5	10	2	50×30×20	±3	15
KADAMM УМШ-30/6000-35-2,5	0,03–6	35	2,5	—	—	—	—	—
KADAMM УМШ-30/8000-36-3	0,03–8	36	3	—	—	—	—	—
KADAMM УМШ-300/40000-40-5,5	0,3–40	40	5,5(тип.)	14	2,2	35×40×12	±2,5	12
KADAMM УМШ-3000/12000-24-3,0	3–12	24	3	21	1,5	50×30×15	±1,5	12
KADAMM УМШ-3000/15000-15-3,0	3–15	15	3	8	1,5	50×30×15	±1,0	5
KADAMM УМШ-3000/5000-25-1	3–5	25	1	—	—	—	—	—
KADAMM УМШ-3000/6000-50-1	3–6	50	1	—	—	—	—	—
KADAMM УМШ-39000/41000-30-3,2	39–41	30	3,2	10	2	50×30×15	±0,5	5
KADAMM УМШ-400/18000-45-3,3	0,4–18	45	3,3	—	—	—	—	—
KADAMM УМШ-400/2000-25-2,0	0,4–2	25	2	20	2,5	18,8×19,1×11,7	±1,5	9
KADAMM УМШ-400/8000-20-2,5	0,4–8	20	2,5	—	—	—	—	—
KADAMM УМШ-400/8000-30-2,5	0,4–8	30	2,5	—	—	—	—	—
KADAMM УМШ-400/8000-40-2,5	0,4–8	40	2,5	14	2	18,8×19,1×11,7	±1,5	12
KADAMM УМШ-400/8500-43-3	0,4–8,5	43	3	—	—	—	—	—
KADAMM УМШ-4000/12000-14-3,0	4–12	14	3	15	2	27,2×17,8×7,4	±2,0	12
KADAMM УМШ-4000/12000-30-1,5	4–12	30	1,5	10	2	27,2×17,8×7,4	±2,0	12
KADAMM УМШ-4000/8000-22-2,5	4–8	22	2,5	14	2	16,2×17,8×7,4	±1,0	12
KADAMM УМШ-4000/8000-40-1,1	4–8	40	1,1	10	2	16,2×17,8×7,4	±1,5	12
KADAMM УМШ-40000/50000-50-4	40–50	50	4	—	—	—	—	—
KADAMM УМШ-40000/53000-40-5,0	40–53	40	5	10	2	50×30×15	±2	5
KADAMM УМШ-5/1000-46-1,5	0,005–1	46(тип.)	1,5(тип.)	20(тип.)	2(тип.)	88×80×36	-	5
KADAMM УМШ-50/3000-17-1,5	0,05–3	17	1,5	15	2	18,8×19,1×11,7	±1,5	5
KADAMM УМШ-50/4000-20-2,9	0,05–4	20	2,9	—	—	—	—	—
KADAMM УМШ-50/6000-25-4,0	0,05–6	25	4	22	2	18,8×19,1×11,7	±3	12
KADAMM УМШ-50/90-15-3,2	0,05–0,09	15	3,2	10	1,5	16,2×12,2×7,4	±0,2	15
KADAMM УМШ-500/18000-10-3,0	0,5–18	10	3(тип.)	12	2	18,8×19,1×11,7	±1,5	15
KADAMM УМШ-500/18000-14-3,0	0,5–18	14	3(тип.)	17	2	16,2×17,8×7,4	±0,75	15
KADAMM УМШ-500/18000-16-5,0	0,5–18	16	5	18	2,2	16,2×17,8×7,4	±1,5(не более)	12
KADAMM УМШ-500/18000-40-3,0	0,5–18	40	3	10	2,5	40×35×12	±1,5	12
KADAMM УМШ-500/18000-40-3,5	0,5–18	40	3,5	12	2	50×30×15	±2	5
KADAMM УМШ-500/2500-30-3	0,5–2,5	30	3	—	—	—	—	—
KADAMM УМШ-500/40000-43-5,0	0,5–40	43	5	14	2	40×35×12	±2,5	12
KADAMM УМШ-500/40000-45-4,0	0,5–40	45	4	18	1,6	уточняйте у менеджера	±4	уточняйте у менеджера
KADAMM УМШ-500/6500-40-2,5	0,5–6,5	40	2,5	—	—	—	—	—
KADAMM УМШ-500/8000-20-1,6	0,5–8	20(тип.)	1,6(тип.)	18(тип.)	3,5	18,8×19,1×11,7	±1,0	6
KADAMM УМШ-5000/10000-30-2,3	5–10	30	2,3	10	1,5	50×30×15	±1,2	5
KADAMM УМШ-5000/10000-38-2,3	5–10	38	2,3	26	1,8	уточняйте у менеджера	±1	уточняйте у менеджера
KADAMM УМШ-5000/13000-46-1,8	5–13	46	1,8	21	2	уточняйте у менеджера	±1,5	уточняйте у менеджера
KADAMM УМШ-50000/59000-40-5,5	50–59	40	5,5	10	2	50,2×40×25	±1	8
KADAMM УМШ-50000/75000-25-3,0	50–75	25	3	-	2	50,2×40×25	-	7
KADAMM УМШ-5400/5900-35-0,8	5,4–5,9	35	0,8	10	1,4	50×30×15	±0,3	5
KADAMM УМШ-57000/67000-30-5,0	57–67	30	5	10	2	50×30×15	-	12
KADAMM УМШ-600/1000-45-1	0,6–1	45	1	—	—	—	—	—
KADAMM УМШ-600/4200-20-1,0	0,6–4,2	20(тип.)	1(тип.)	21(тип.)	2(тип.)	40×35×12	±2(тип.)	5
KADAMM УМШ-600/4200-30-0,8	0,6–4,2	30	0,8	21	2	40×30×15	±2,5	5
KADAMM УМШ-600/4200-35-1,0	0,6–4,2	35	1	21	2	40×30×15	±2	5
KADAMM УМШ-600/4200-55-1,1	0,6–4,2	55	1,1	21	2	56×30×15	±3	5
KADAMM УМШ-6000/18000-19-3	6–18	19	3	—	—	—	—	—
KADAMM УМШ-6000/18000-20-2,8	6–18	20	2,8	13	2	27,6×27,8×9,9	±1,2	12
KADAMM УМШ-6000/18000-25-2	6–18	25	2	—	—	—	—	—
KADAMM УМШ-6000/18000-25-5,0	6–18	25	5	10	2	27,6×27,8×9,9	±3	5
KADAMM УМШ-6000/18000-50-3,0	6–18	50	3	15	2	50×30×15	±1,5	12
KADAMM УМШ-6000/26500-22-2,5	6–26,5	22	2,5	10	1,5	уточняйте у менеджера	±2	уточняйте у менеджера
KADAMM УМШ-60000/90000-26-4,3	60–90	26	4,3	-	2	35×30×22	-	7
KADAMM УМШ-60000/90000-35-4,0	60–90	35	4	9	3	50×30×15	-	5
KADAMM УМШ-700/1100-20-2,5	0,7–1,1	20	2,5	13	1,5	56×30×15	±1	12
KADAMM УМШ-700/1100-25-2,5	0,7–1,1	25	2,5	13	-	48,5×29	±1,5	5
KADAMM УМШ-7250/7750-60-900K	7,25–7,75	60	0,9	—	—	—	—	—
KADAMM УМШ-75000-110000-20,5-32	75–110	20,5	3,2	-	2	35×30×22	±2,5	10
KADAMM УМШ-75000/110000-38-3,6	75–110	38	3,6	-	2,2	35×30×22	-	10
KADAMM УМШ-7900/9000-52-1,3	7,9–9	52	1,3	10	1,5	уточняйте у менеджера	±0,75	уточняйте у менеджера
KADAMM УМШ-800/18000-25-3,5	0,8–18	25	3,5	13	2	48,5×29	±2,5	12
KADAMM УМШ-800/2500-32-600K	0,8–2,5	32	0,6	—	—	—	—	—
KADAMM УМШ-8000/12000-15-4,0	8–12	15	4	13	1,5	50×30×15	±0,5	5
KADAMM УМШ-8000/12000-32-1,1	8–12	32	1,1	10	2	17,8×16,2×7,4	±1,0	12
KADAMM УМШ-8000/18000-20-4,0	8–18	20	4	8	1,6	17,8×16,2×7,4	±1,5	5
KADAMM УМШ-8000/26500-15-3,5	8–26,5	15	3,5	8	1,5	50×30×15	±1,5	5
KADAMM УМШ-8000/26500-40-6,5	8–26,5	40	6,5	18	2	50×30×15	±2	12
KADAMM УМШ-9000/10000-25-1,5	9–10	25	1,5	20	1,8	50×30×15	±0,5	9
KADAMM УМШ-950/2150-20-2,0	0,95–2,15	20	2	15	2	48,5×29×10	±1,5	5
KADAMM УМШ-9500/10800-36-2,0	9,5–10,8	36	2	15	1,6	уточняйте у менеджера	±2	уточняйте у менеджера
KADAMM УМШ-960/1215-20-1,1	0,96–1,215	20	1,1	—	—	—	—	—
KADAMM УМШ-9K/1000-30-2	0,000009–1	30	2	—	—	—	—	—
KADAMM УМШ-9K/1000-50-1,8	0,000009–1	50	1,8	—	—	—	—	—
KADAMM УМШ-9K/300-50-2,5	0,000009–0,3	50	2,5	—	—	—	—	—
KADAMM УМШ-9K/3000-15-3	0,000009–3	15	3	—	—	—	—	—
KADAMM УМШ-9K/3000-40-2,5	0,000009–3	40	2,5	—	—	—	—	—
KADAMM УМШ-9K/3000-41-3	0,000009–3	41	3	—	—	—	—	—
KADAMM УМШ-9K/3000-43-3,0	9K–3	43	3	16	1,8	38,1×21,59×9,5	±1,5	12
KADAMM УМШ-9K/6000-15-3	0,000009–6	15	3	—	—	—	—	—
KADAMM УМШ-9K/6000-40-3,5	0,000009–6	40	3,5	—	—	—	—	—

На что смотреть при выборе

Полоса модели УМШ-М должна перекрывать рабочие частоты (серия: 9 кГц – 260 ГГц).
КСВН моделей УМШ-М — от 1,2 до 3,5: чем ниже, тем меньше отражение в тракте.
Усиление моделей УМШ-М — от 10 до 65 дБ.
Соединители УМШ-М — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM УМШ-М по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии УМШ-М?
По таблице исполнений УМШ-М: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у УМШ-М?
У УМШ-М — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия УМШ-М?
Диапазон серии УМШ-М — 9 кГц – 260 ГГц; полоса конкретной модели — в таблице исполнений.

← Назад в раздел
