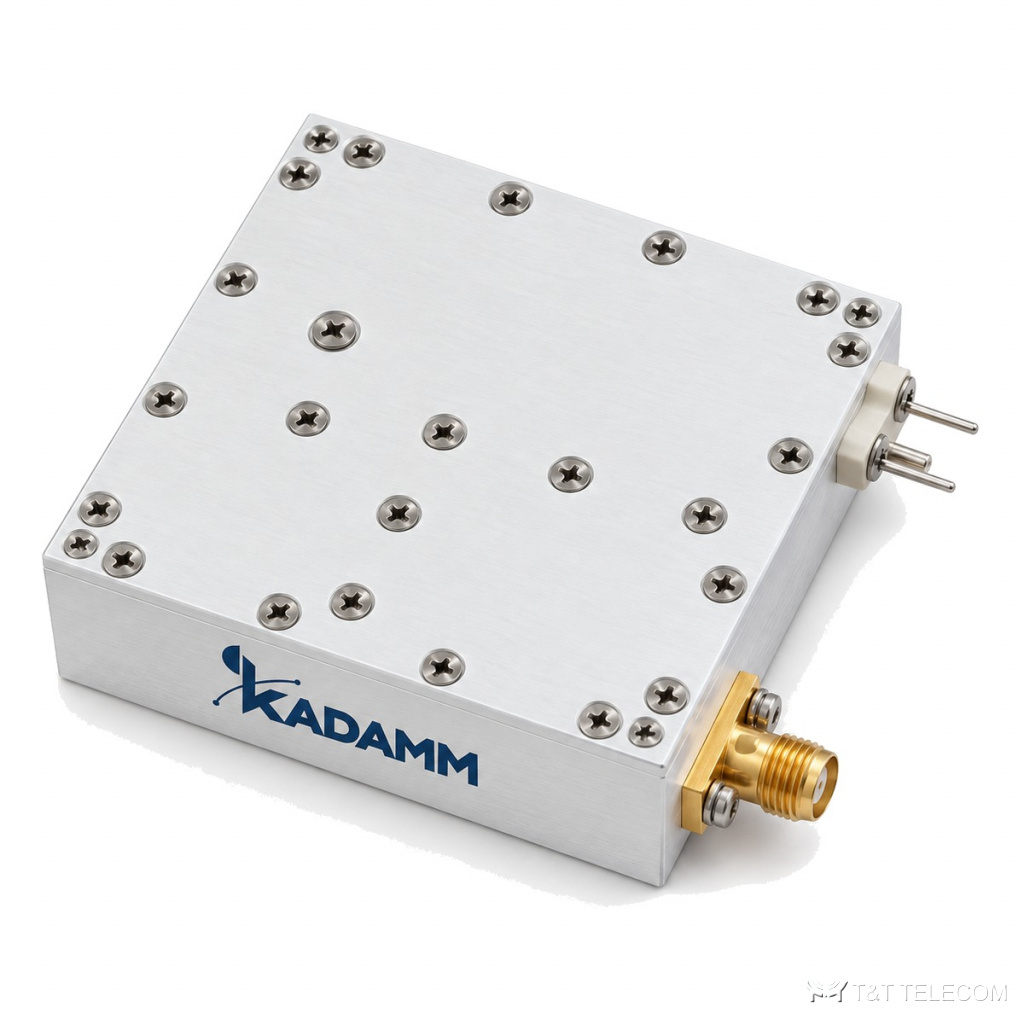

Серия генераторов СВЧ KADAMM ГКТ — 10 МГц – 240 МГц, соединители по таблице исполнений, 2 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГКТ — серия из 2 генераторов СВЧ, 10 МГц – 240 МГц. Генераторы ГКТ с ФАПЧ дают низкий фазовый шум на фиксированной частоте. Параметры ГКТ: диапазон 10 МГц – 240 МГц; соединители по таблице исполнений.
Где применяют
- Гетеродины приёмников и передатчиков — ГКТ.
- Опорные источники измерительной аппаратуры — ГКТ.
- Радиорелейные и спутниковые терминалы — ГКТ.
Исполнения серии ГКТ
| Артикул | Выходная частота, МГц | Выходная мощность, дБм | Фазовый шум на отстройке 1 кГц, дБн/Гц | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Опорная частота, МГц | Фазовый шум на отстройке 10 Гц, дБн/Гц | Фазовый шум на отстройке 100 Гц, дБн/Гц | Паразитные составляющие, дБн |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГКТ-10-11E-165 | 10 | 11 | -165 | -165 | -165 | 10 | -130 | -155 | -80 |
| KADAMM ГКТ-240-5E-145 | 240 | 5 | -145 | -155 | -160 | 240 | - | - | -75 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | 57,2×57,2×20 |
| Гармоники, дБн | -30 |
Как выбрать модель
- Полоса модели ГКТ должна перекрывать рабочие частоты (серия: 10 МГц – 240 МГц).
- Выходная мощность моделей ГКТ — от 5 до 11 дБм.
- Соединители ГКТ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ГКТ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ГКТ?
По таблице исполнений ГКТ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ГКТ?
У ГКТ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ГКТ?
Диапазон серии ГКТ — 10 МГц – 240 МГц; полоса конкретной модели — в таблице исполнений.
