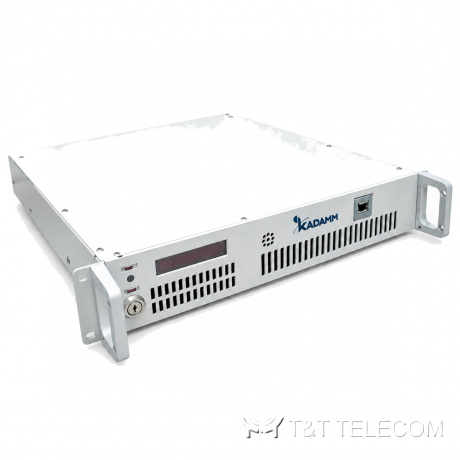

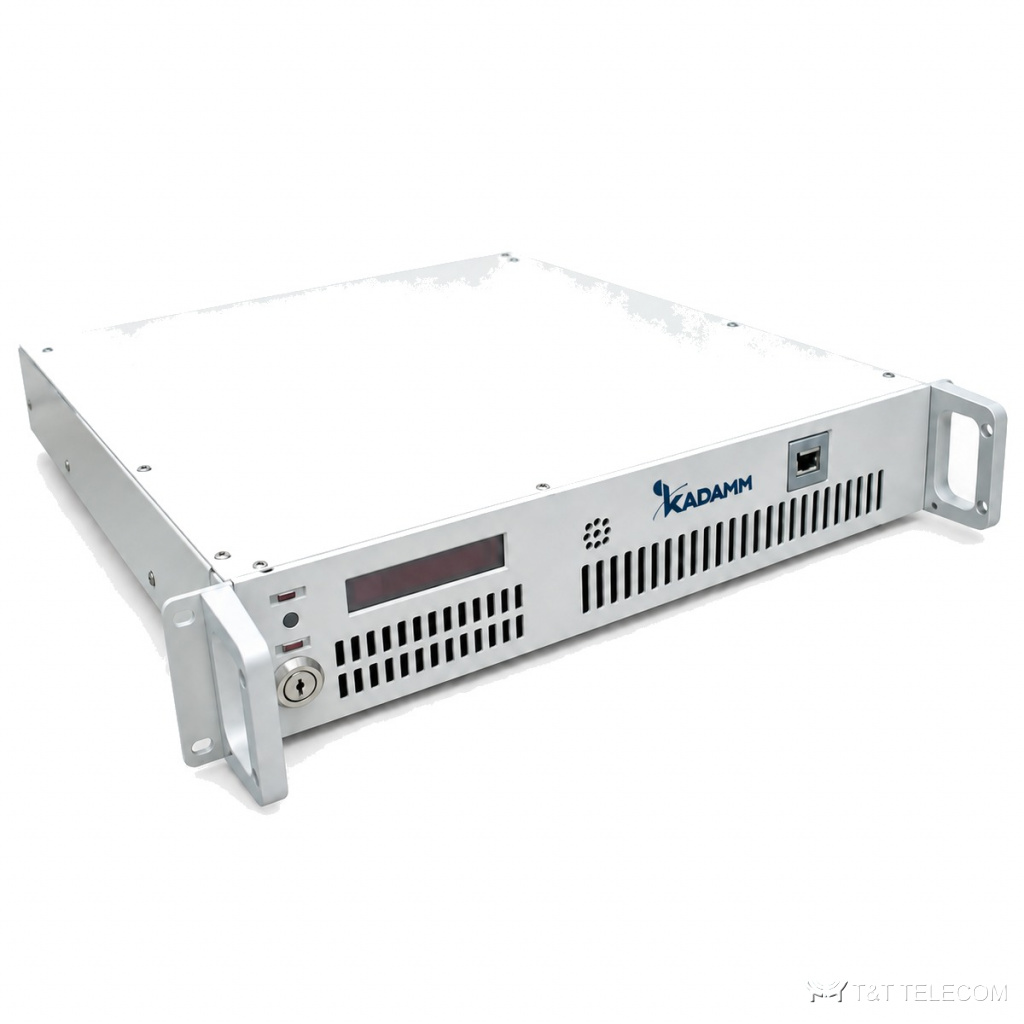

Серия усилителей мощности СВЧ KADAMM УМ-С — 10 МГц – 47 ГГц, соединители по таблице исполнений, 32 модели

Серия усилителей мощности СВЧ KADAMM УМ-С — 10 МГц – 47 ГГц, соединители по таблице исполнений, 32 модели
Усилители, генераторы и синтезаторы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM УМ-С — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM УМ-С — серия из 32 усилителей мощности СВЧ, 10 МГц – 47 ГГц. УМ-С поднимают уровень СВЧ-сигнала до мощности, нужной передатчику или испытаниям. Коротко о УМ-С: диапазон 10 МГц – 47 ГГц; соединители по таблице исполнений; КСВН 1,3–3; усиление 20–68 дБ.

Для каких задач

  • Передатчики систем связи — УМ-С.
  • Испытания на электромагнитную совместимость — УМ-С.
  • Радиолокация — УМ-С.

Исполнения серии УМ-С

АртикулЧастоты, ГГцУсиление, дБPнас, дБмP1dB, дБмКСВНГабариты, ммНеравномерность АЧХ, ±дБНапряжение, В (перем.)Выходная мощность (номинальная), дБм
KADAMM УМ-10/22000-26-30Н-Б0,01–2226--1,3уточняйте у менеджера±2уточняйте у менеджера30 (1 Вт)
KADAMM УМ-100/4000-31-34Н-Б0,1–431--1,5уточняйте у менеджера±1уточняйте у менеджера34 (2,5 Вт)
KADAMM УМ-1000/22000-41-36Н-Б1–2241--2,5уточняйте у менеджера±5уточняйте у менеджера36 (4 Вт)
KADAMM УМ-1000/26500-20-18-Б1–26,520-182,6166×106,4×56,4±2,5220-
KADAMM УМ-108/400-55-54S-Б0,108–0,45554-2483×440×133±1,5220-
KADAMM УМ-18000/28000-34-34Н-Б18–2834--3уточняйте у менеджера±2,5уточняйте у менеджера34 (2,5 Вт)
KADAMM УМ-20/2700-50-44S-Б0,02–2,75044-2,2460×491×88±2,5220-
KADAMM УМ-20/500-40-50S-Б0,02–0,54050-2483×400×133±2,5220-
KADAMM УМ-20/550-43-45Н-Б0,02–0,5543--1,5уточняйте у менеджера±1уточняйте у менеджера44,9 (31 Вт)
KADAMM УМ-200/2000-40-47S-Б0,2–24047-2483×440×133±2,5220-
KADAMM УМ-2000/18000-40-38S-Б2–184038-2166×106,4×56,4±2,5220-
KADAMM УМ-2000/18000-40-40S-Б2–184040-2430×500×44,3±3220-
KADAMM УМ-2000/6000-40-46S-Б2–64046-2481,8×500×88,5±3220-
KADAMM УМ-20000/47000-32-29Н-Б20–4732--3уточняйте у менеджера±3уточняйте у менеджера29 (0,8 Вт)
KADAMM УМ-23000/25000-40-40S-Б23–254040-1,8274×238×50±2220-
KADAMM УМ-23000/25000-40-43S-Б23–254043-1,8481,8×350×44,3±2220-
KADAMM УМ-24000/43000-30-30S-Б24–433030-2481,8×500×44,3±3220-
KADAMM УМ-30/1000-40-47S-Б0,03–14047-2483×400×133±2,5220-
KADAMM УМ-3300/4900-55-55S-Б3,3–4,95555-2481,8×500×88,5±1,5220-
KADAMM УМ-500/2700-51-50-Б0,5–2,751-503602,5×482,6×310,3±2,5220-
KADAMM УМ-500/3000-50-50S-Б0,5–35050452483×400×133±2,5220-
KADAMM УМ-5000/6000-55-63S-Б5–65563-2482,6×559×132,5±1220-
KADAMM УМ-600/6000-43-43S-Б0,6–64343-2526,7×483×147±4220-
KADAMM УМ-6000/18000-35-33Н-Б6–1835--2,5уточняйте у менеджера±3уточняйте у менеджера33 (2 Вт)
KADAMM УМ-6000/18000-45-45S-Б6–184545-2481,8×338×44,3±2,5220-
KADAMM УМ-6000/18000-68-54S-Б6–186854-2701,5×434×265±5,3220-
KADAMM УМ-700/2000-40-40S-Б0,7–24040—2483×400×133±2220-
KADAMM УМ-700/2500-55-52S-Б0,7–2,55552-2483×420,8×133±2,5220-
KADAMM УМ-700/2700-50-50S-Б0,7–2,75050-2544,5×426×128±2220-
KADAMM УМ-700/3000-41-38Н-Б0,7–341--1,8уточняйте у менеджера±1уточняйте у менеджера37,8 (6 Вт)
KADAMM УМ-700/6000-37-40Н-Б0,7–637--2уточняйте у менеджера±2уточняйте у менеджера40 (10 Вт)
KADAMM УМ-8000/12000-40-47S-Б8–124047-2481,8×500×88,5±2220-

На что смотреть при выборе

  • Сначала выбирают строку УМ-С по частоте — серия перекрывает 10 МГц – 47 ГГц.
  • КСВН моделей УМ-С — от 1,3 до 3: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей УМ-С — от 20 до 68 дБ.
  • Соединители УМ-С — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM УМ-С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии УМ-С?
По таблице исполнений УМ-С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у УМ-С?
У УМ-С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия УМ-С?
Диапазон серии УМ-С — 10 МГц – 47 ГГц; полоса конкретной модели — в таблице исполнений.
