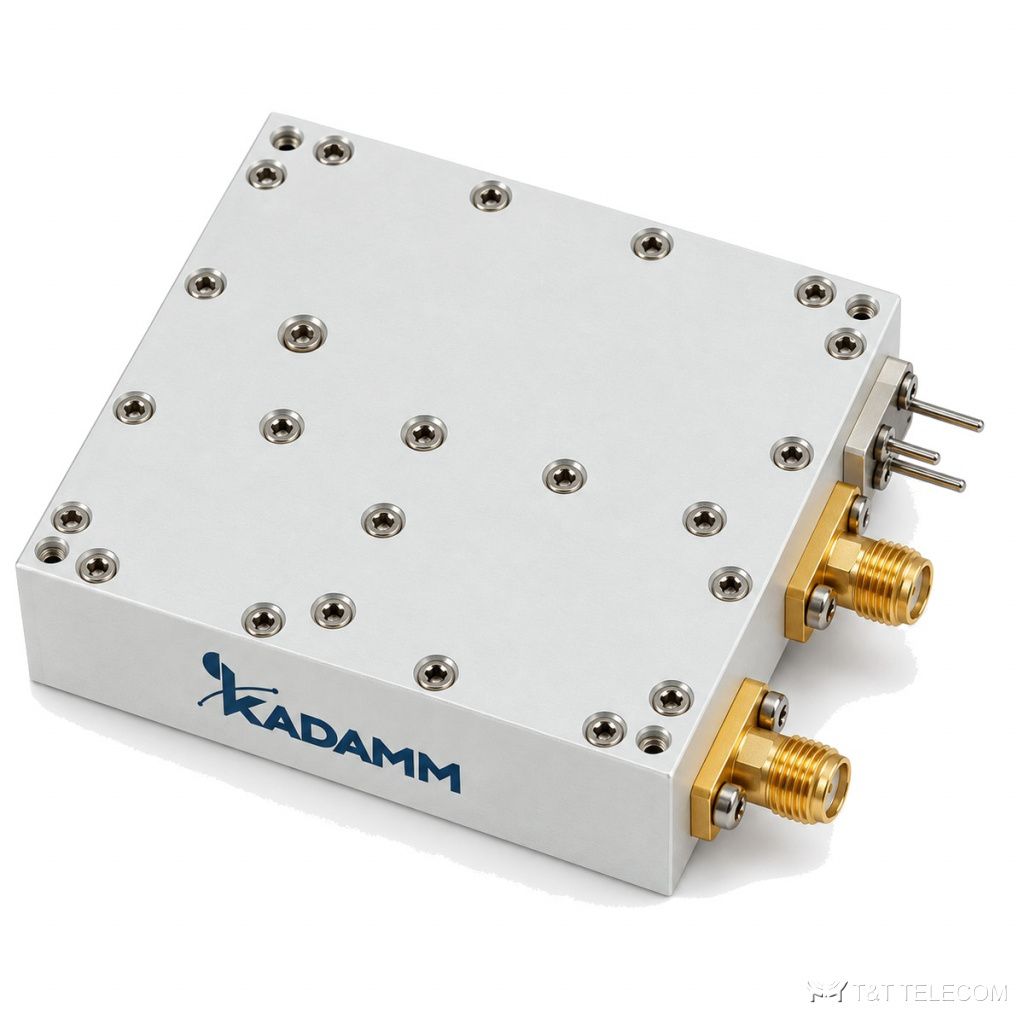

KADAMM ГКФ: серия из 8 генераторов СВЧ, 10 МГц – 120 МГц. ГКФ формируют стабильный опорный или гетеродинный СВЧ-сигнал. Параметры ГКФ: диапазон 10 МГц – 120 МГц; соединители по таблице исполнений.
Где применяют
- Опорные источники измерительной аппаратуры — ГКФ.
- Радиорелейные и спутниковые терминалы — ГКФ.
- Гетеродины приёмников и передатчиков — ГКФ.
Исполнения серии ГКФ
| Артикул | Выходная частота, МГц | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Габариты, мм | Число каналов | Фазовый шум на отстройке 1 МГц, дБн/Гц |
|---|---|---|---|---|---|---|
| KADAMM ГКФ-100-5ET-165 | 100 (RF1/RF2), 10 (RF3) | -165 | -165 | 51×60×20 | 3 | -165 |
| KADAMM ГКФ-100-5ET-165-1 | 100 (RF1/RF2) | -165 | -165 | 50×54×20 | 2 | -165 |
| KADAMM ГКФ-100-5ET-170 | 100 (RF1/RF2) | -170 | -173 | 51×60×20 | 2 | - |
| KADAMM ГКФ-110-5ET-165 | 110 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-120-5ET-170 | 120 | -170 | -173 | 50×54×20 | 1 | - |
| KADAMM ГКФ-70-5ET-165 | 70(RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-80-5ET-165 | 80 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-90-5ET-165 | 90 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 5 |
| Фазовый шум на отстройке 1 кГц, дБн/Гц | -155 |
| Опорная частота, МГц | 10 |
| Фазовый шум на отстройке 100 Гц, дБн/Гц | -125 |
На что смотреть при выборе
- Сначала выбирают строку ГКФ по частоте — серия перекрывает 10 МГц – 120 МГц.
- Соединители ГКФ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ГКФ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ГКФ?
У ГКФ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ГКФ?
Диапазон серии ГКФ — 10 МГц – 120 МГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ГКФ?
К карточке ГКФ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
