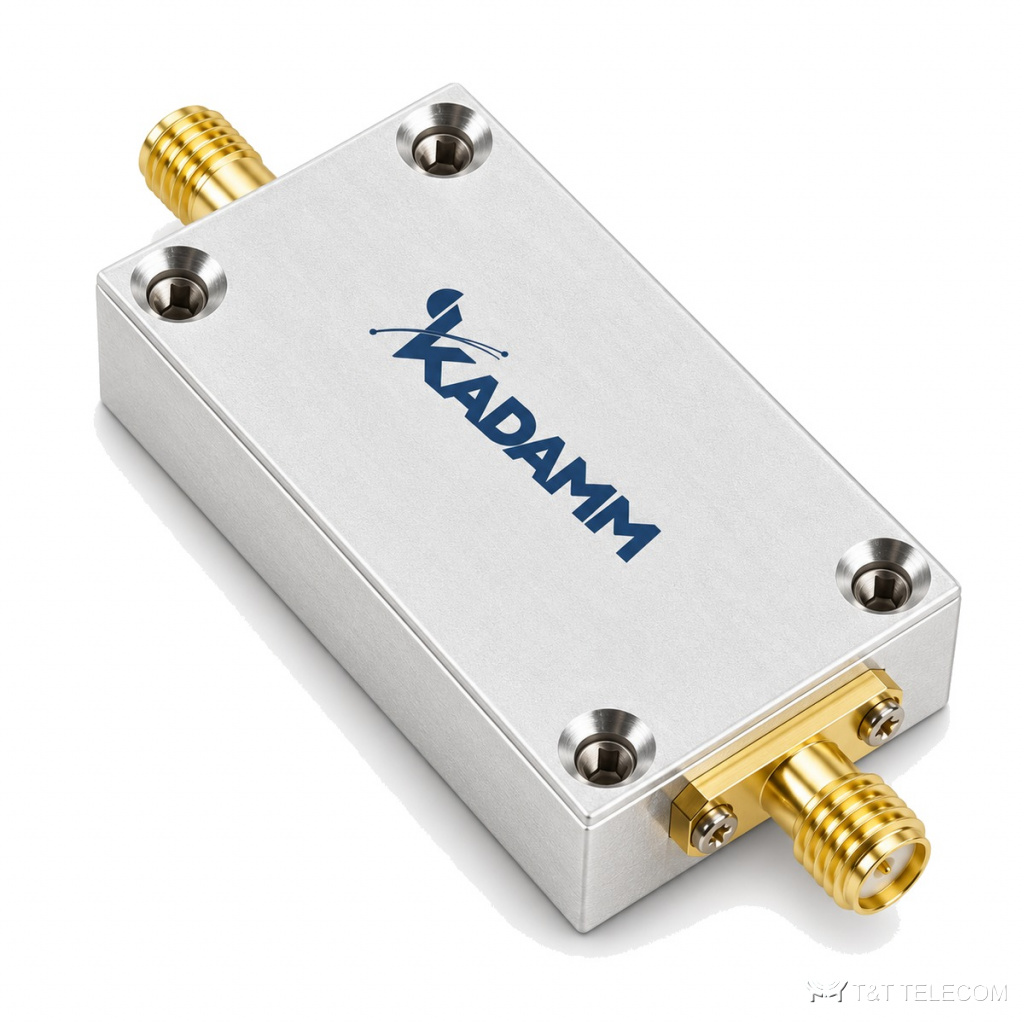

Серия умножителей частоты KADAMM УЧ-2 — 20 – 75 ГГц, соединители по таблице исполнений, 5 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM УЧ-2 — серия из 5 умножителей частоты, 20 – 75 ГГц. УЧ-2 переносят сигнал на кратную частоту, расширяя диапазон генераторов. Коротко о УЧ-2: диапазон 20 – 75 ГГц; соединители по таблице исполнений; КСВН 1,7–1,8.
Где применяют
- Гетеродины миллиметрового диапазона — УЧ-2.
- Расширение диапазона измерительных генераторов — УЧ-2.
- Радиолокация и связь — УЧ-2.
Исполнения серии УЧ-2
| Артикул | Входная частота, ГГц | Выходная частота, ГГц | Выходная мощность, дБм | КСВН | Габариты, мм | Входная мощность, дБм | Питание, В | Ток потребления, мА (тип.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЧ-2-20000-40000-26S | 10–20 | 20–40 | 26 | 1,8 | 50×30×15 | 1–10 | 6–12 | 1000 |
| KADAMM УЧ-2-20000-50000-16 | 10–25 | 20–50 | 16 | 1,7 | 50×30×15 | 5–10 | 5 | 400 |
| KADAMM УЧ-2-22000-28000-10 | 11–14 | 22–28 | 10 | - | 15×25×8 | 3–6 | 5±0,5 | 100 |
| KADAMM УЧ-2-40000-60000 | 20–30 | 40–60 | 7 | - | L=43 | 0 | 7 | 450 |
| KADAMM УЧ-2-50000-75000 | 25–37,5 | 50–75 | 6 | - | 32,7×19,1×21,1 | 22 | 5 | 0,1 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Коэффициент умножения / деления | 2 |
Подбор исполнения
- Полоса модели УЧ-2 должна перекрывать рабочие частоты (серия: 20 – 75 ГГц).
- КСВН моделей УЧ-2 — от 1,7 до 1,8: чем ниже, тем меньше отражение в тракте.
- Выходная мощность моделей УЧ-2 — от 6 до 26 дБм.
- Соединители УЧ-2 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM УЧ-2 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия УЧ-2?
Диапазон серии УЧ-2 — 20 – 75 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на УЧ-2?
К карточке УЧ-2 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии УЧ-2?
По таблице исполнений УЧ-2: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
