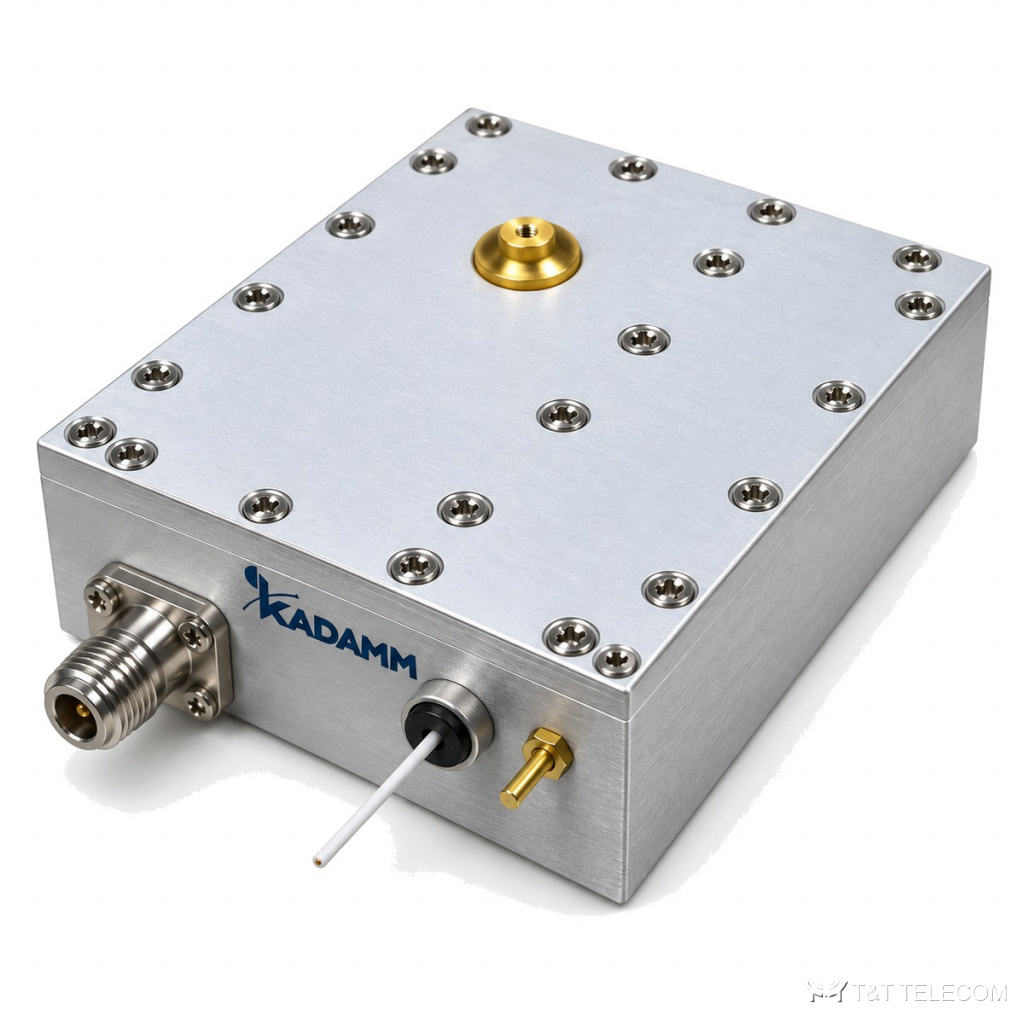

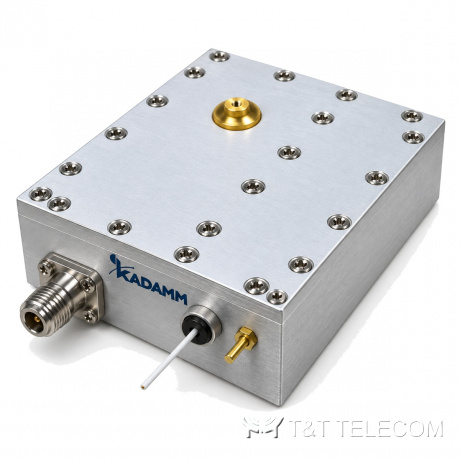

Серия генераторов СВЧ KADAMM ГДР — 13,434 – 38,5 ГГц, соединители по таблице исполнений, 10 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГДР — серия из 10 генераторов СВЧ, 13,434 – 38,5 ГГц. ГДР формируют стабильный опорный или гетеродинный СВЧ-сигнал. Основное о ГДР: диапазон 13,434 – 38,5 ГГц; соединители по таблице исполнений.
Для каких задач
- Гетеродины приёмников и передатчиков — ГДР.
- Опорные источники измерительной аппаратуры — ГДР.
- Радиорелейные и спутниковые терминалы — ГДР.
Исполнения серии ГДР
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Габариты, мм | Паразитные составляющие, дБн | Фазовый шум на отстройке 1 МГц, дБн/Гц | Гармоники, дБн |
|---|---|---|---|---|---|---|---|---|
| KADAMM ГДР-13434-13454-13 | 13,434–13,454 | 13 | -75 | -110 | 53,3×27,9×13,2 | -80 | -130 | -20 |
| KADAMM ГДР-14250-10 | 14,25 | 10 | -75 | -110 | 57,15×29,21×15,75 | -80 | -130 | -20 |
| KADAMM ГДР-25950-26050-20 | 25,95–26,05 | 20 | - | -100 | 63,48×30,48×20,8 | 75 | - | 20 |
| KADAMM ГДР-28550-13 | 28,55 | 13 | -83 | -93 | 51×40×17,2 | -80 | -93 | -20 |
| KADAMM ГДР-29050-13 | 29,05 | 13 | -83 | -93 | 51×40×17,2 | -80 | -93 | -20 |
| KADAMM ГДР-29550-13 | 29,55 | 13 | -83 | -93 | 51×40×17,2 | -80 | -93 | -20 |
| KADAMM ГДР-29975-30025-13 | 29,975–30,025 | 13 | - | - | 84×72×28 | -70 | - | -25 |
| KADAMM ГДР-34475-10 | 34,475 | 10 | -85 | -105 | 51×40×17,2 | -80 | -128 | -20 |
| KADAMM ГДР-35000-18 | — | 18 | — | — | — | -25 при 17,5 ГГц -80 51×40×17,2 | — | — |
| KADAMM ГДР-38500-10 | 38,5 | 10 | -75 | - | 51×40×16 | -85 | - | -25 при 9,625 ГГц |
Как выбрать модель
- Сначала выбирают строку ГДР по частоте — серия перекрывает 13,434 – 38,5 ГГц.
- Выходная мощность моделей ГДР — от 10 до 20 дБм.
- Соединители ГДР — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ГДР подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ГДР?
К карточке ГДР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ГДР?
По таблице исполнений ГДР: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ГДР?
У ГДР — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
