Серия умножителей частоты KADAMM УЧ-4 — 24 – 70 ГГц, соединители по таблице исполнений, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

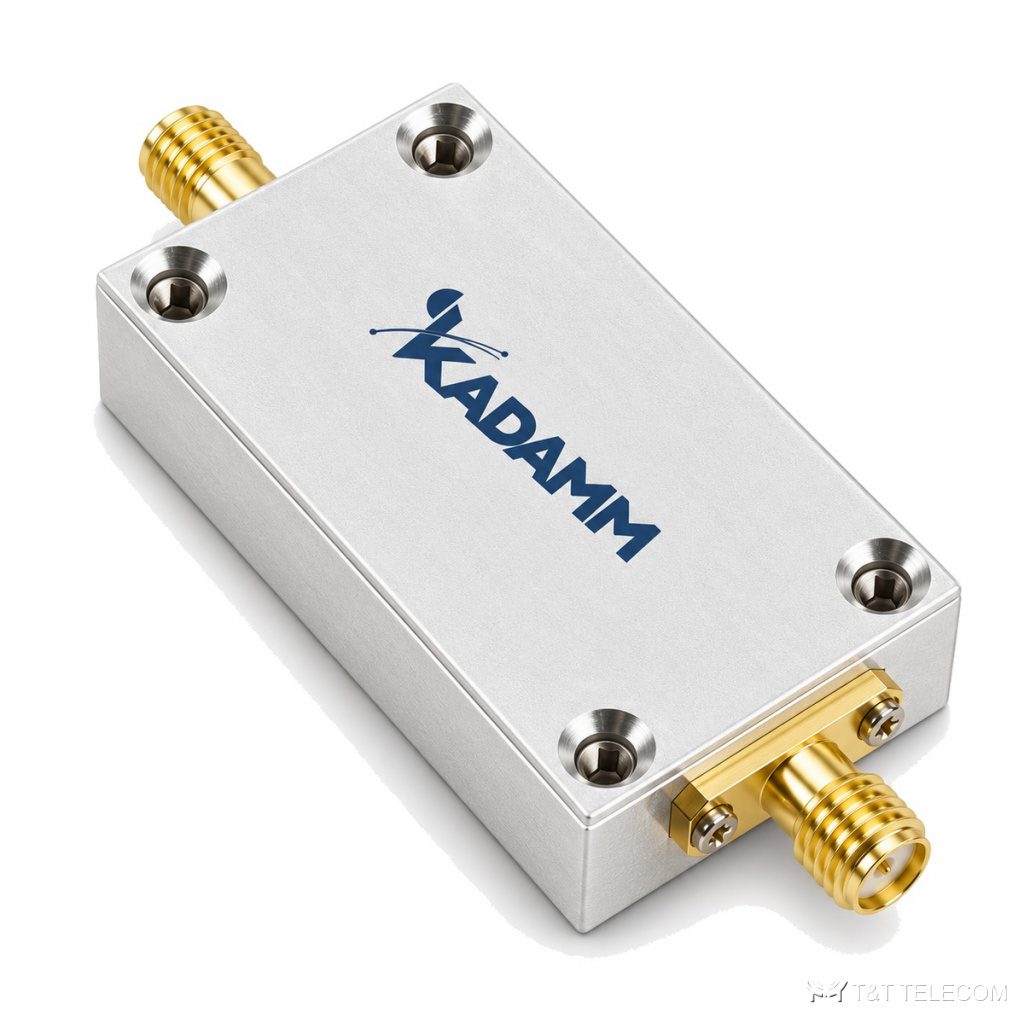

Серия KADAMM УЧ-4 — серия из 4 умножителей частоты, 24 – 70 ГГц. УЧ-4 переносят сигнал на кратную частоту, расширяя диапазон генераторов. Параметры УЧ-4: диапазон 24 – 70 ГГц; соединители по таблице исполнений; КСВН 1,8.
Для каких задач
- Радиолокация и связь — УЧ-4.
- Гетеродины миллиметрового диапазона — УЧ-4.
- Расширение диапазона измерительных генераторов — УЧ-4.
Исполнения серии УЧ-4
| Артикул | Входная частота, ГГц | Выходная частота, ГГц | Выходная мощность, дБм | КСВН | Габариты, мм | Входная мощность, дБм | Питание, В | Ток потребления, мА (тип.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЧ-4-24000-15 | 6 | 24 | 15 | - | 35×25×8 | 0–3 | 8 | 260 |
| KADAMM УЧ-4-28000-40000 | 7–10 | 28–40 | 13 | - | 25×25×8 | 10 | 5±0,5 | 260 |
| KADAMM УЧ-4-40000-65000-16S | 10–16,25 | 40–65 | 16 | 1,8 | 50×30×15 | 0 | 6–12 | 800 |
| KADAMM УЧ-4-40000-70000-16S | 10–17,5 | 40–70 | 16 | 1,8 | 50×30×15 | 0 | 6–12 | 800 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Коэффициент умножения / деления | 4 |
Как выбрать модель
- Сначала выбирают строку УЧ-4 по частоте — серия перекрывает 24 – 70 ГГц.
- КСВН моделей УЧ-4 — от 1,8 до 1,8: чем ниже, тем меньше отражение в тракте.
- Выходная мощность моделей УЧ-4 — от 13 до 16 дБм.
- Соединители УЧ-4 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM УЧ-4 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия УЧ-4?
Диапазон серии УЧ-4 — 24 – 70 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на УЧ-4?
К карточке УЧ-4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии УЧ-4?
По таблице исполнений УЧ-4: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
