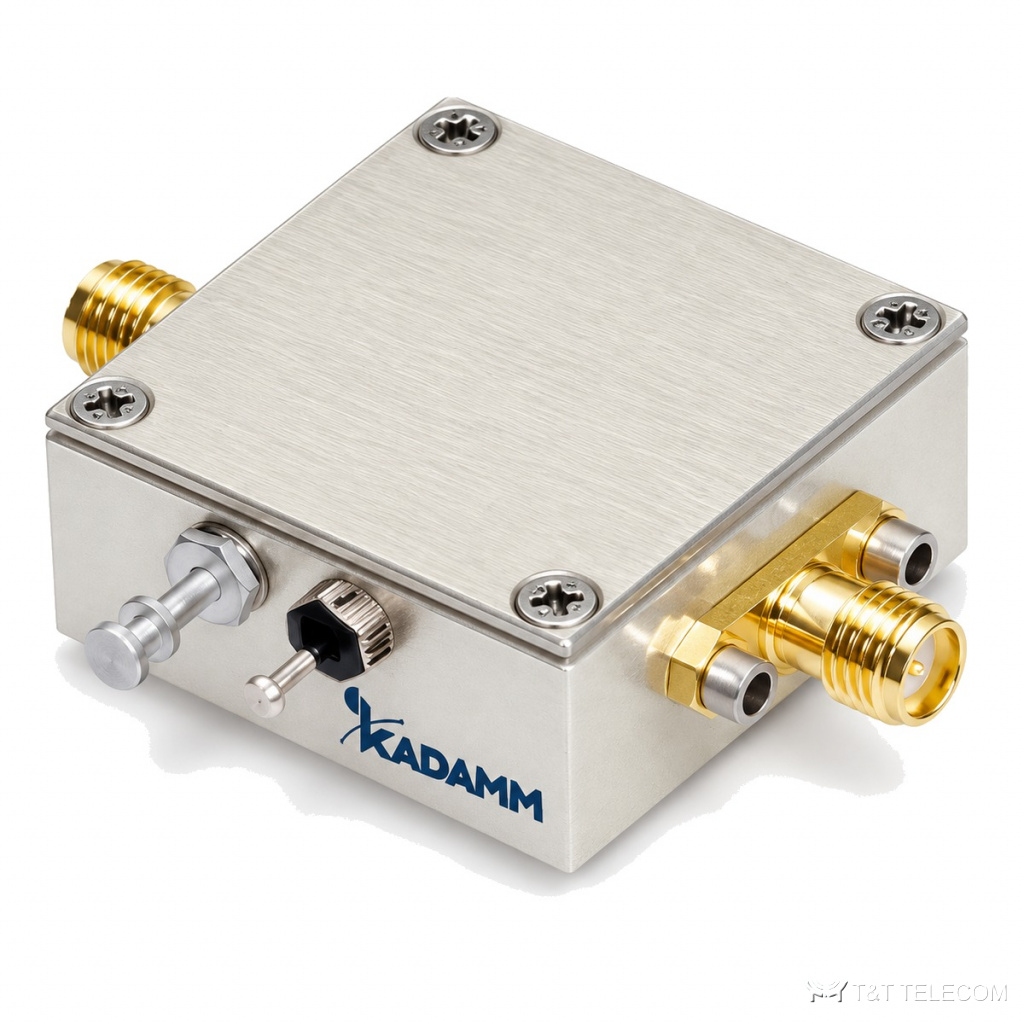

Серия KADAMM ДЧ-10 — серия из 2 делителей частоты, 90 МГц – 110 МГц. Делители ДЧ-10 работают в петлях синтезаторов и частотомерах. Параметры ДЧ-10: диапазон 90 МГц – 110 МГц; соединители SMA.
Где применяют
- Опорные тракты — ДЧ-10.
- Петли ФАПЧ синтезаторов — ДЧ-10.
- Частотомеры и измерительная техника — ДЧ-10.
Исполнения серии ДЧ-10
| Артикул | Входная частота, МГц | Выходная частота, МГц |
|---|---|---|
| KADAMM ДЧ-10-1000 | 1000 (-3–+3dBm) | 100 |
| KADAMM ДЧ-10-900-1100 | 900–1100 (-3–+3dBm) | 90–110 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 5–8 |
| Соединитель | SMA |
| Габаритные размеры, мм | 35×35×10 |
| Коэффициент умножения / деления | 10 |
| Гармоники, дБн | -30 |
| Паразитные составляющие, дБн | -75 |
| Напряжение питания, В (пост.) | 12 |
| Ток потребления, мА (макс.) | 200 |
Как выбрать модель
- Сначала выбирают строку ДЧ-10 по частоте — серия перекрывает 90 МГц – 110 МГц.
- Соединители ДЧ-10 — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ДЧ-10 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ДЧ-10?
По таблице исполнений ДЧ-10: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ДЧ-10?
У ДЧ-10 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ДЧ-10?
Диапазон серии ДЧ-10 — 90 МГц – 110 МГц; полоса конкретной модели — в таблице исполнений.
