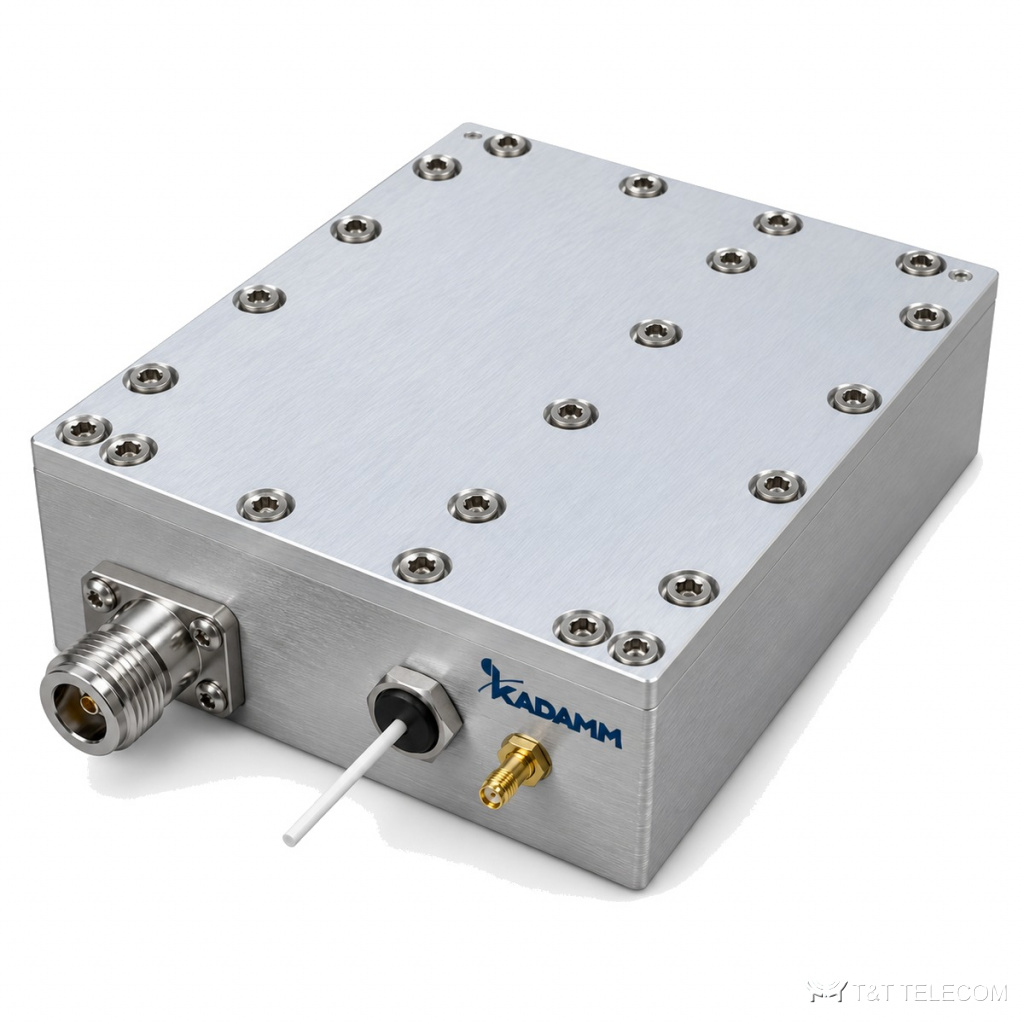

Серия генераторов СВЧ KADAMM ГУН — 800 МГц – 20 ГГц, соединители по таблице исполнений, 5 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ГУН — серия из 5 генераторов СВЧ, 800 МГц – 20 ГГц. ГУН формируют стабильный опорный или гетеродинный СВЧ-сигнал. Коротко о ГУН: диапазон 800 МГц – 20 ГГц; соединители по таблице исполнений.
Где применяют
- Радиорелейные и спутниковые терминалы — ГУН.
- Гетеродины приёмников и передатчиков — ГУН.
- Опорные источники измерительной аппаратуры — ГУН.
Исполнения серии ГУН
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Габариты, мм | Электрическая перестройка полосы, МГц | Управляющее напряжение, В (пост.) | Гармоники, дБн | Паразитные составляющие, дБн | Питание, В | Ток потребления, мА (макс.) |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГУН-10000-20000 | 10–20 | 5–10 | 45×40×16 | 100 | 0–18 | - | -60 | 12–15 | 180 |
| KADAMM ГУН-800-1600-9 | 0,8–1,6 | 9 тип. | 32×32×10 | 800 | 0,5–24 | -15 | -70 | 11,5 | 50 |
| KADAMM ГУН-9000-9500-13 | 9–9,5 | 13 | 84×75×16 | 500 | 5-11 | -20 | -70 | 12 | 500 |
| KADAMM ГУН-9900-10000-30 | 9,9–10 | 30 | 84×75×16 | 100 | 4–6 | -20 | -70 | 12 | 2000 |
| KADAMM ГУН-9990-30 | 9,99 | 30 | 84×75×16 | - | - | -20 | -70 | 12 | 2000 |
Как выбрать модель
- Полоса модели ГУН должна перекрывать рабочие частоты (серия: 800 МГц – 20 ГГц).
- Выходная мощность моделей ГУН — от 5 до 30 дБм.
- Соединители ГУН — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ГУН по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ГУН?
Диапазон серии ГУН — 800 МГц – 20 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ГУН?
К карточке ГУН приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ГУН?
По таблице исполнений ГУН: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ГУН — техническое описание 210.87 КБ
