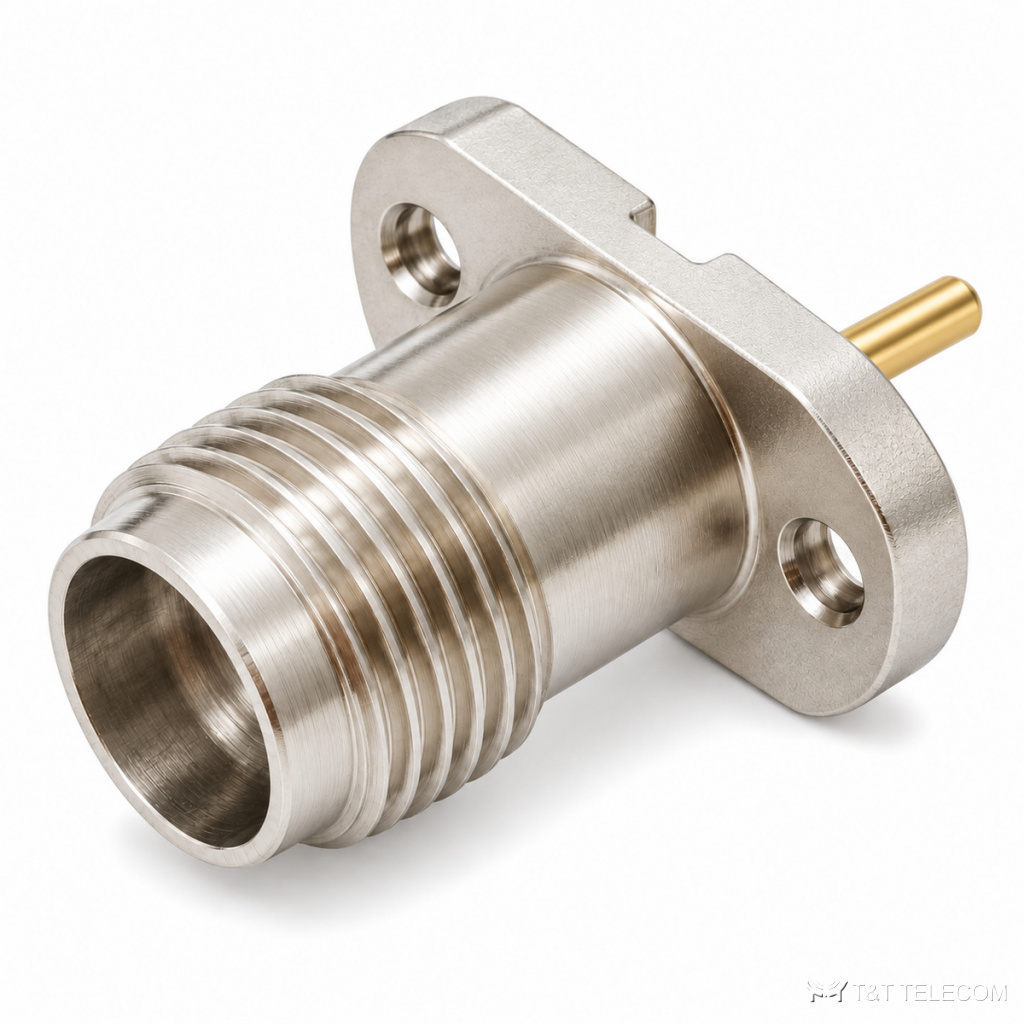

KADAMM СК-МВ-2,92 — серия из 28 разъёмов СВЧ, до 40 ГГц. СК-МВ-2,92 устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Коротко о СК-МВ-2,92: диапазон до 40 ГГц; соединители 2,92 мм; КСВН 1,15.
Для каких задач
- Печатные платы СВЧ-модулей — вывод сигнала через СК-МВ-2,92.
- Корпуса блоков и измерительной оснастки — СК-МВ-2,92.
- Прототипы и опытные образцы СВЧ-устройств — СК-МВ-2,92.
Исполнения серии СК-МВ-2,92
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD2, мм | Размер L1, мм | Размер L2, мм | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM СК-2,92(р)-Ф2-Н-M30-01 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-02 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-04 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-05 | — | — | — | 0,3 | 1,4 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-06 | — | — | — | 0,3 | 3 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-08 | — | — | — | 0,3 | 3,2 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-09 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-10 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-12 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-13 | — | — | — | 0,3 | 1,4 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-14 | — | — | — | 0,3 | 3 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-16 | — | — | — | 0,3 | 3,2 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M60-03 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M60-07 | — | — | — | 0,6 | 10,1 | 1,27 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M60-11 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M60-15 | — | — | — | 0,6 | 10,1 | 1,27 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-01 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-02 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-04 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-05 | — | — | — | 0,3 | 1,4 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-06 | — | — | — | 0,3 | 3 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-08 | — | — | — | 0,3 | 3,2 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-09 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-10 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-12 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M60-03 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M60-07 | — | — | — | 0,6 | 10,1 | 1,27 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M60-11 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
Общие характеристики
| Параметр | Значение |
|---|---|
| Размер ØD1, мм | 4 |
Как выбрать модель
- Сначала выбирают строку СК-МВ-2,92 по частоте — серия перекрывает до 40 ГГц.
- КСВН моделей СК-МВ-2,92 — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители СК-МВ-2,92 — 2,92 мм; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM СК-МВ-2,92 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СК-МВ-2,92?
К карточке СК-МВ-2,92 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-МВ-2,92?
По таблице исполнений СК-МВ-2,92: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-МВ-2,92?
У СК-МВ-2,92 — 2,92 мм; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM СК-МВ-2,92 — техническое описание 284.3 КБ
