Серия разъёмов СВЧ KADAMM СК-О-BMA — до 28 ГГц, соединители по таблице исполнений, 24 модели

Серия разъёмов СВЧ KADAMM СК-О-BMA — до 28 ГГц, соединители по таблице исполнений, 24 модели
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-О-BMA — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

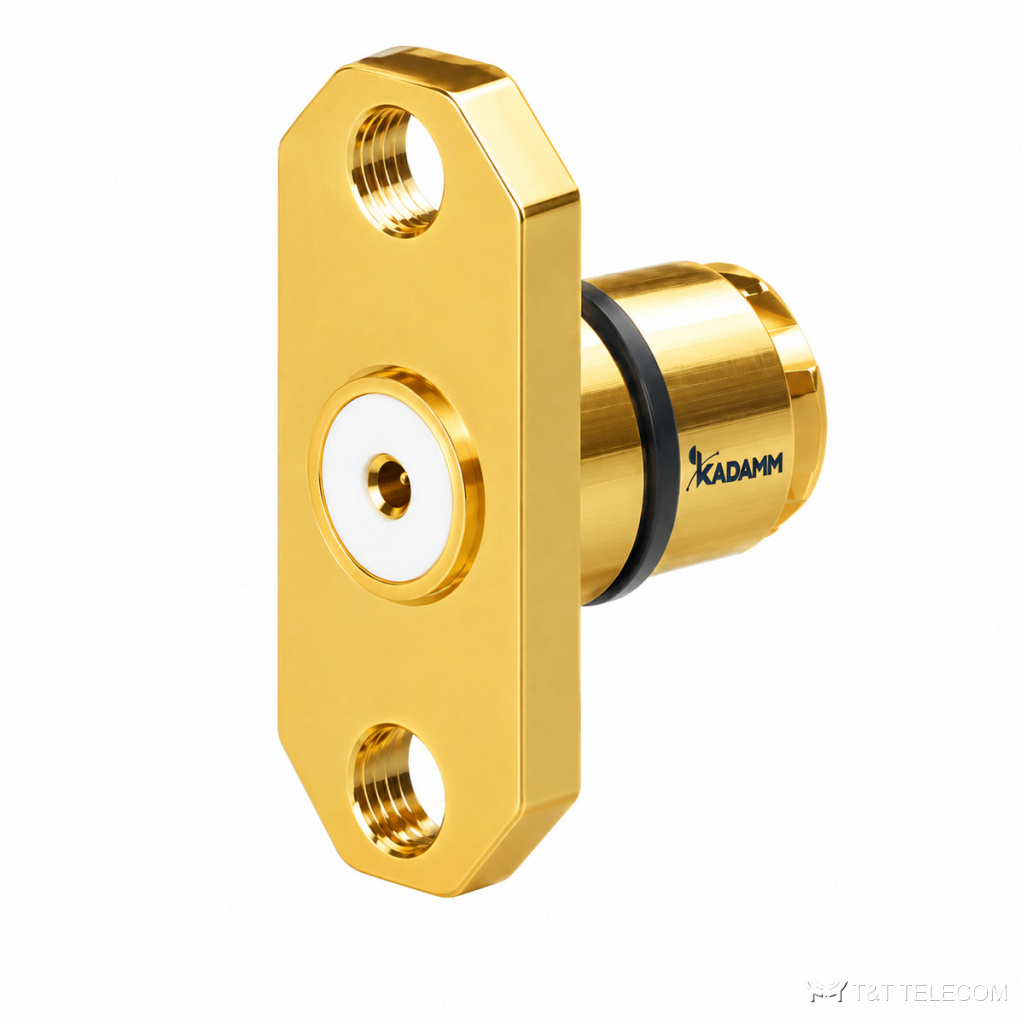

KADAMM СК-О-BMA: серия из 24 разъёмов СВЧ, до 28 ГГц. Разъёмы СК-О-BMA рассчитаны на работу в широкой полосе с малыми отражениями. Коротко о СК-О-BMA: диапазон до 28 ГГц; соединители по таблице исполнений; КСВН 1,05–1,15.

Где применяют

  • Корпуса блоков и измерительной оснастки — СК-О-BMA.
  • Прототипы и опытные образцы СВЧ-устройств — СК-О-BMA.
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-О-BMA.

Исполнения серии СК-О-BMA

АртикулЧастоты, ГГцКСВНСоединительМонтажМатериалДиаметр вывода, ммФланец, отверстий
KADAMM СК-BMA(в)-Р-О10–181,15 + 0,012·fBMA вилкарезьбовое (гайка)по исполнению (G — нержавеющая сталь)0,5—
KADAMM СК-BMA(в)-Р-О20–181,15 + 0,012·fBMA вилкарезьбовое (гайка)по исполнению (G — нержавеющая сталь)0,5—
KADAMM СК-BMA(в)-Ф2-О10–181,15 + 0,012·fBMA вилкафланцевое, 2 отв.по исполнению (G — нержавеющая сталь)1,32
KADAMM СК-BMA(в)-Ф2-О20–181,15 + 0,012·fBMA вилкафланцевое, 2 отв.по исполнению (G — нержавеющая сталь)—2
KADAMM СК-BMA(в)-Ф4-О10–181,15 + 0,012·fBMA вилкафланцевое, 4 отв.по исполнению (G — нержавеющая сталь)1,34
KADAMM СК-BMA(в)-Ф4-О20–181,15 + 0,012·fBMA вилкафланцевое, 4 отв.по исполнению (G — нержавеющая сталь)0,84
KADAMM СК-BMA(р)-Р-О10–181,15 + 0,012·fBMA розеткарезьбовое (гайка)по исполнению (G — нержавеющая сталь)0,5—
KADAMM СК-BMA(р)-Р-О20–181,15 + 0,012·fBMA розеткарезьбовое (гайка)по исполнению (G — нержавеющая сталь)0,5—
KADAMM СК-BMA(р)-Ф-О10–181,15 + 0,012·fBMA розеткафланцевоепо исполнению (G — нержавеющая сталь)0,5—
KADAMM СК-BMA(р)-Ф-О20–181,15 + 0,012·fBMA розеткафланцевоепо исполнению (G — нержавеющая сталь)1,3—
KADAMM СК-BMA(р)-Ф2-О10–181,15 + 0,012·fBMA розеткафланцевое, 2 отв.по исполнению (G — нержавеющая сталь)1,32
KADAMM СК-BMA(р)-Ф4-О10–181,15 + 0,012·fBMA розеткафланцевое, 4 отв.по исполнению (G — нержавеющая сталь)1,34
KADAMM СК-BMA(р)-Ф4-О20–181,15 + 0,012·fBMA розеткафланцевое, 4 отв.по исполнению (G — нержавеющая сталь)0,654
KADAMM СК-SBMA(в)-Р-О10–281,05 + 0,012·fSBMA вилкарезьбовое (гайка)латунь (золочение или никелирование) или нержавеющая сталь0,4—
KADAMM СК-SBMA(в)-Ф2-О10–281,05 + 0,012·fSBMA вилкафланцевое, 2 отв.латунь (золочение или никелирование) или нержавеющая сталь—2
KADAMM СК-SBMA(в)-Ф2-О20–281,05 + 0,012·fSBMA вилкафланцевое, 2 отв.латунь (золочение или никелирование) или нержавеющая сталь—2
KADAMM СК-SBMA(в)-Ф2-О30–281,05 + 0,012·fSBMA вилкафланцевое, 2 отв.латунь (золочение или никелирование) или нержавеющая сталь0,52
KADAMM СК-SBMA(в)-Ф2-О40–281,05 + 0,012·fSBMA вилкафланцевое, 2 отв.латунь (золочение или никелирование) или нержавеющая сталь—2
KADAMM СК-SBMA(в)-Ф4-О10–281,05 + 0,012·fSBMA вилкафланцевое, 4 отв.латунь (золочение или никелирование) или нержавеющая сталь—4
KADAMM СК-SBMA(р)-Р-О10–281,05 + 0,012·fSBMA розеткарезьбовое (гайка)латунь (золочение или никелирование) или нержавеющая сталь0,4—
KADAMM СК-SBMA(р)-Ф2-О10–281,05 + 0,012·fSBMA розеткафланцевое, 2 отв.латунь (золочение или никелирование) или нержавеющая сталь—2
KADAMM СК-SBMA(р)-Ф2-О20–281,05 + 0,012·fSBMA розеткафланцевое, 2 отв.латунь (золочение или никелирование) или нержавеющая сталь0,52
KADAMM СК-SBMA(р)-Ф4-О10–281,05 + 0,012·fSBMA розеткафланцевое, 4 отв.латунь (золочение или никелирование) или нержавеющая сталь0,54
KADAMM СК-SBMA(р)-Ф4-О20–281,05 + 0,012·fSBMA розеткафланцевое, 4 отв.латунь (золочение или никелирование) или нержавеющая сталь—4

На что смотреть при выборе

  • Полоса модели СК-О-BMA должна перекрывать рабочие частоты (серия: до 28 ГГц).
  • КСВН моделей СК-О-BMA — от 1,05 до 1,15: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-О-BMA — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СК-О-BMA по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия СК-О-BMA?
Диапазон серии СК-О-BMA — до 28 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СК-О-BMA?
К карточке СК-О-BMA приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии СК-О-BMA?
По таблице исполнений СК-О-BMA: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
