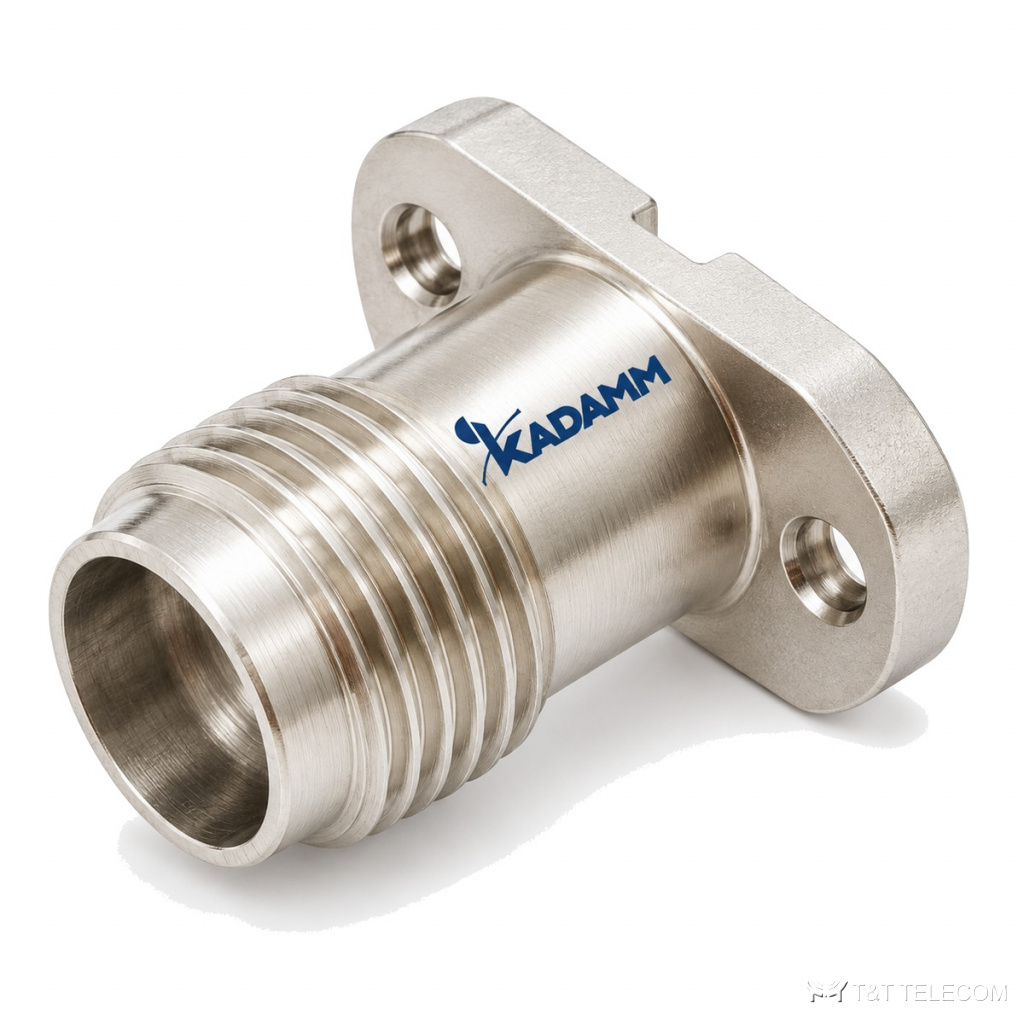

KADAMM СК-С-TNC: серия из 9 разъёмов СВЧ, до 18 ГГц. СК-С-TNC устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Параметры СК-С-TNC: диапазон до 18 ГГц; соединители TNC.
Где применяют
- Корпуса блоков и измерительной оснастки — СК-С-TNC.
- Прототипы и опытные образцы СВЧ-устройств — СК-С-TNC.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-С-TNC.
Исполнения серии СК-С-TNC
| Артикул | Соединитель | Размер ØD, мм |
|---|---|---|
| KADAMM СК-TNC(в)-Ф4-Н-S46-01 | TNC вилка | 0,46 |
| KADAMM СК-TNC(в)-Ф4-Н-S51-01 | TNC вилка | 0,51 |
| KADAMM СК-TNC(в)-Ф4-Н-S91-01 | TNC вилка | 0,91 |
| KADAMM СК-TNC(р)-Ф4-Н-S46-01 | TNC розетка | 0,46 |
| KADAMM СК-TNC(р)-Ф4-Н-S46-02 | TNC розетка | 0,46 |
| KADAMM СК-TNC(р)-Ф4-Н-S51-01 | TNC розетка | 0,51 |
| KADAMM СК-TNC(р)-Ф4-Н-S51-02 | TNC розетка | 0,51 |
| KADAMM СК-TNC(р)-Ф4-Н-S91-01 | TNC розетка | 0,91 |
| KADAMM СК-TNC(р)-Ф4-Н-S91-02 | TNC розетка | 0,91 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,15 |
| Материал | пассивированная нержавеющая сталь |
Подбор исполнения
- Полоса модели СК-С-TNC должна перекрывать рабочие частоты (серия: до 18 ГГц).
- Соединители СК-С-TNC — TNC; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-С-TNC подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СК-С-TNC?
К карточке СК-С-TNC приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-С-TNC?
По таблице исполнений СК-С-TNC: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-С-TNC?
У СК-С-TNC — TNC; точный тип и пол разъёма указан в таблице для каждой модели.
