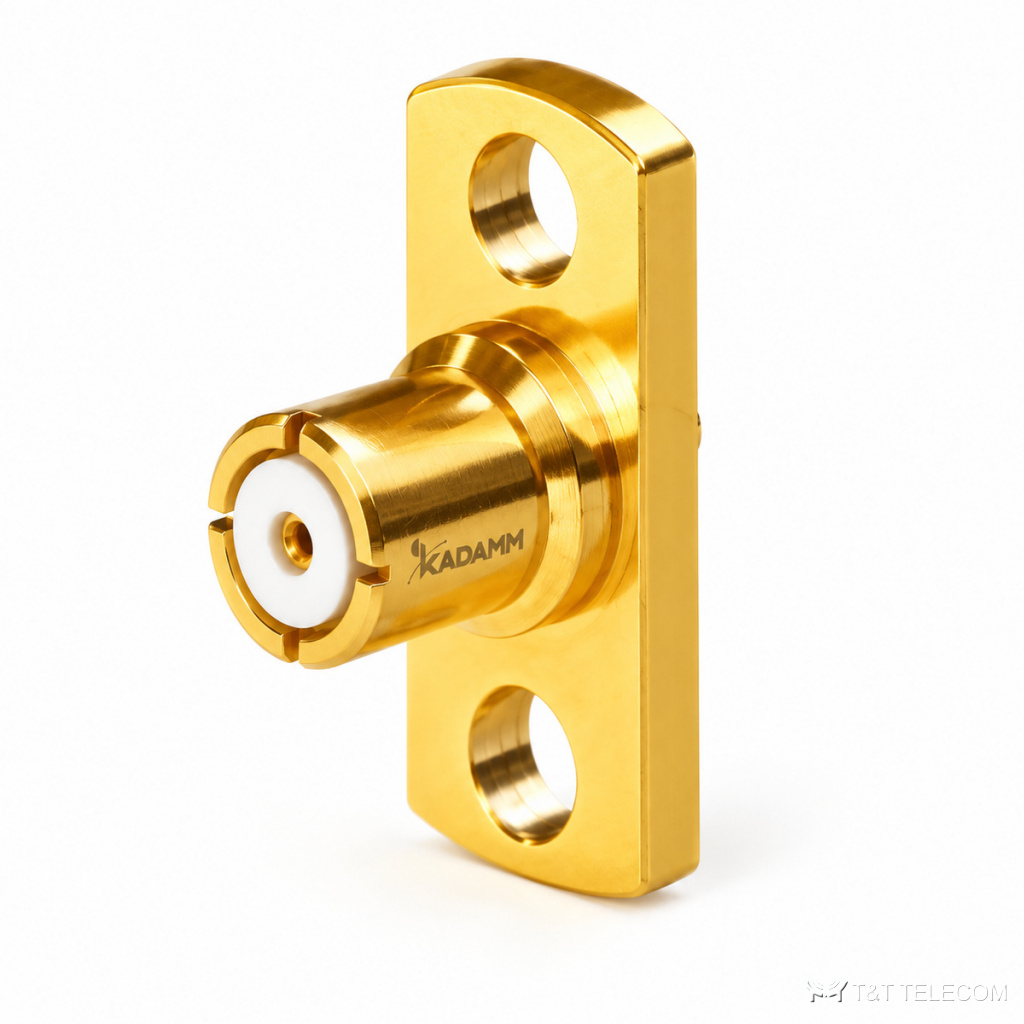

Серия разъёмов СВЧ KADAMM СК-О-SMP — до 65 ГГц, соединители SMP, 28 моделей

Серия разъёмов СВЧ KADAMM СК-О-SMP — до 65 ГГц, соединители SMP, 28 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-О-SMP — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM СК-О-SMP: серия из 28 разъёмов СВЧ, до 65 ГГц. Разъёмы СК-О-SMP рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-О-SMP: диапазон до 65 ГГц; соединители SMP; КСВН 1,15–1,6.

Где применяют

  • Корпуса блоков и измерительной оснастки — СК-О-SMP.
  • Прототипы и опытные образцы СВЧ-устройств — СК-О-SMP.
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMP.

Исполнения серии СК-О-SMP

АртикулЧастоты, ГГцКСВНСоединительМонтажДиаметр вывода, ммФланец, отверстийРезьба
KADAMM СК-SMP(в)-Р-О10–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкарезьбовое (гайка)———
KADAMM СК-SMP(в)-Р-О20–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкарезьбовое (гайка)0,38——
KADAMM СК-SMP(в)-Р-О30–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкарезьбовое (гайка)0,45—M5×0,5
KADAMM СК-SMP(в)-Р-О40–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкарезьбовое (гайка)0,8—M5×0,5
KADAMM СК-SMP(в)-Р-О50–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкарезьбовое (гайка)——M5×0,5
KADAMM СК-SMP(в)-Ф2-О10–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкафланцевое, 2 отв.0,52—
KADAMM СК-SMP(в)-Ф2-О20–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкафланцевое, 2 отв.12—
KADAMM СК-SMP(в)-Ф2-О30–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкафланцевое, 2 отв.—2—
KADAMM СК-SMP(в)-Ф2-О40–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкафланцевое, 2 отв.0,852—
KADAMM СК-SMP(в)-Ф2-О50–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкафланцевое, 2 отв.0,42—
KADAMM СК-SMP(в)-Ф2-О60–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкафланцевое, 2 отв.0,82—
KADAMM СК-SMP(р)-Р-О10–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткарезьбовое (гайка)0,5—M5×0,5
KADAMM СК-SMP(р)-Ф2-О10–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткафланцевое, 2 отв.0,862—
KADAMM СК-SMP(р)-Ф2-О20–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткафланцевое, 2 отв.0,82—
KADAMM СК-SMP(р)-Ф2-О30–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткафланцевое, 2 отв.0,42—
KADAMM СК-SMP(р)-Ф2-О40–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткафланцевое, 2 отв.—2—
KADAMM СК-SMP(р)-Ф4-О10–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткафланцевое, 4 отв.—4—
KADAMM СК-SSMP(в)-Р-О10–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)——M7×0,75
KADAMM СК-SSMP(в)-Р-О100–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,3—M4×0,5
KADAMM СК-SSMP(в)-Р-О20–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,25—M4×0,5
KADAMM СК-SSMP(в)-Р-О30–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,4—M4×0,5
KADAMM СК-SSMP(в)-Р-О40–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,22—M4×0,5
KADAMM СК-SSMP(в)-Р-О50–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)———
KADAMM СК-SSMP(в)-Р-О60–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,7—M4×0,5
KADAMM СК-SSMP(в)-Р-О70–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,3—M5×0,5
KADAMM СК-SSMP(в)-Р-О80–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,3—M3,5×0,35
KADAMM СК-SSMP(в)-Р-О90–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкарезьбовое (гайка)0,5——
KADAMM СК-SSMP(в)-Ф2-О10–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкафланцевое, 2 отв.—2—

Общие характеристики

ПараметрЗначение
Материаллатунь (золочение или никелирование), нержавеющая сталь или ковар

Подбор исполнения

  • Сначала выбирают строку СК-О-SMP по частоте — серия перекрывает до 65 ГГц.
  • КСВН моделей СК-О-SMP — от 1,15 до 1,6: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-О-SMP — SMP; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM СК-О-SMP подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на СК-О-SMP?
К карточке СК-О-SMP приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии СК-О-SMP?
По таблице исполнений СК-О-SMP: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у СК-О-SMP?
У СК-О-SMP — SMP; точный тип и пол разъёма указан в таблице для каждой модели.
