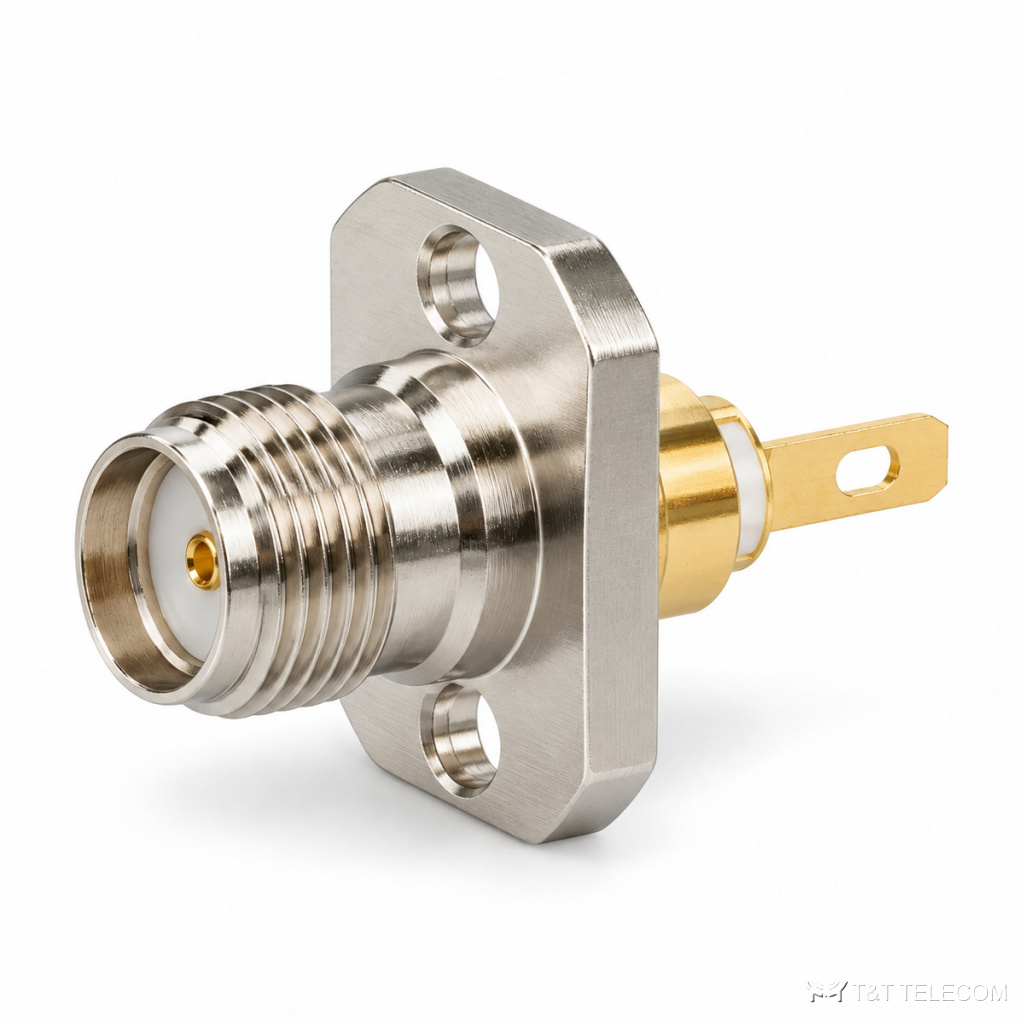

KADAMM СК-ЛВ-SMA — серия из 26 разъёмов СВЧ, до 26,5 ГГц. Разъёмы СК-ЛВ-SMA рассчитаны на работу в широкой полосе с малыми отражениями. Коротко о СК-ЛВ-SMA: диапазон до 26,5 ГГц; соединители SMA; КСВН 1,15.
Область применения
- Печатные платы СВЧ-модулей — вывод сигнала через СК-ЛВ-SMA.
- Корпуса блоков и измерительной оснастки — СК-ЛВ-SMA.
- Прототипы и опытные образцы СВЧ-устройств — СК-ЛВ-SMA.
Исполнения серии СК-ЛВ-SMA
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD, мм | Размер L, мм | Размер T, мм | Материал | Вариант исполнения |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-SMA(р)-Ф2-Н-T127-09 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | a |
| KADAMM СК-SMA(р)-Ф2-Н-T127-10 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | b |
| KADAMM СК-SMA(р)-Ф2-Н-T127-11 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф2-Н-T127-12 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф2-Н-T127-13 | — | — | — | 1,27 | 1,27 | 0,15 a | — | — |
| KADAMM СК-SMA(р)-Ф2-Н-T127-14 | — | — | — | 1,27 | 1,27 | 0,15 b | — | — |
| KADAMM СК-SMA(р)-Ф2-Н-T127-15 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф2-Н-T127-16 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф2-Н-T64-01 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | a |
| KADAMM СК-SMA(р)-Ф2-Н-T64-02 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | b |
| KADAMM СК-SMA(р)-Ф2-Н-T64-03 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф2-Н-T64-04 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф2-Н-T64-05 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | a |
| KADAMM СК-SMA(р)-Ф2-Н-T64-06 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | b |
| KADAMM СК-SMA(р)-Ф2-Н-T64-07 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф2-Н-T64-08 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф4-Н-T127-07 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф4-Н-T127-08 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф4-Н-T127-09 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | a |
| KADAMM СК-SMA(р)-Ф4-Н-T127-10 | 0–26,5 | 1,15 | SMA розетка | 1,27 | 1,27 | 0,15 | пассивированная нержавеющая сталь | b |
| KADAMM СК-SMA(р)-Ф4-Н-T64-01 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф4-Н-T64-02 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф4-Н-T64-03 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | a |
| KADAMM СК-SMA(р)-Ф4-Н-T64-04 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | b |
| KADAMM СК-SMA(р)-Ф4-Н-T64-05 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Ф4-Н-T64-06 | 0–26,5 | 1,15 | SMA розетка | 0,64 | 4 | 0,2 | пассивированная нержавеющая сталь | — |
На что смотреть при выборе
- Сначала выбирают строку СК-ЛВ-SMA по частоте — серия перекрывает до 26,5 ГГц.
- КСВН моделей СК-ЛВ-SMA — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители СК-ЛВ-SMA — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-ЛВ-SMA подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СК-ЛВ-SMA?
К карточке СК-ЛВ-SMA приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-ЛВ-SMA?
По таблице исполнений СК-ЛВ-SMA: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-ЛВ-SMA?
У СК-ЛВ-SMA — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
