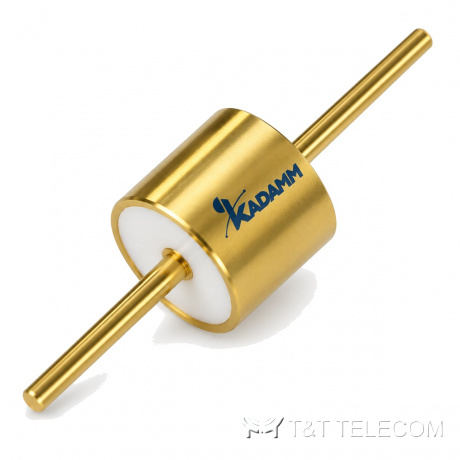

Серия принадлежностей для разъёмов KADAMM СКА — до 110 ГГц, соединители по таблице исполнений, 31 модель
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM СКА — серия из 31 принадлежности для разъёмов СВЧ, до 110 ГГц. СКА — комплектующие для сборки и ремонта СВЧ-соединителей. Коротко о СКА: диапазон до 110 ГГц; соединители по таблице исполнений.
Область применения
- Производство оснастки — СКА.
- Сборка СВЧ-модулей — СКА.
- Ремонт и замена соединителей — СКА.
Исполнения серии СКА
| Артикул | Частоты, ГГц | Размер A, мм [дюйм] | Размер B, мм [дюйм] | Размер C, мм [дюйм] | Размер D, мм [дюйм] | Размер E, мм [дюйм] |
|---|---|---|---|---|---|---|
| KADAMM СКА-023-1 | 110 | 1,73 | 0,23 | 1,4 | 5,2 | 3,04 |
| KADAMM СКА-023-2 | 110 | 1,73 | 0,23 | 1,4 | 2,7 | 0,508 |
| KADAMM СКА-030-1 | 65 | 2 | 0,3 | 1,4 | 4,4 | 1,5 |
| KADAMM СКА-030-2 | 65 | 2 | 0,3 | 1,4 | 8 | 4,6 |
| KADAMM СКА-030-3 | 65 | 2 | 0,3 | 1,6 | 3,9 | 0,4 |
| KADAMM СКА-030-4 | 65 | 2 | 0,3 | 1,6 | 8 | 4,6 |
| KADAMM СКА-030-5 | — | 2,0 | 0,3 | 1,6 | 3,9 | 1,4 |
| KADAMM СКА-038-1 | 40 | 2,5 | 0,38 | 1,6 | 8 | 4,6 |
| KADAMM СКА-038-2 | 40 | 2,5 | 0,38 | 1,6 | 12 | 2 |
| KADAMM СКА-038-3 | 40 | 2,5 | 0,38 | 2 | 9 | 2 |
| KADAMM СКА-038-4 | 40 | 2,5 | 0,38 | 3 | 12 | 2,2 |
| KADAMM СКА-038-5 | — | 2,5 | 0,38 | 1,6 | 17,0 | 6,0 |
| KADAMM СКА-045-1 | 40 | 2,8 | 0,45 | 1,6 | 5,2 | 1,1 |
| KADAMM СКА-045-2 | 40 | 2,8 | 0,45 | 1,6 | 8 | 4,6 |
| KADAMM СКА-045-3 | 40 | 2,8 | 0,45 | 1,6 | 12 | 3 |
| KADAMM СКА-050-1 | 35 | 3 | 0,5 | 1,6 | 7,8 | 2 |
| KADAMM СКА-050-10 | 25 | 3 | 0,5 | 4,7 | 9,4 | 2,2 |
| KADAMM СКА-050-11 | 25 | 3 | 0,5 | 4,7 | 12 | 2,2 |
| KADAMM СКА-050-12 | — | 3,0 | 0,5 | 3,0 | 14,0 | 4,0 |
| KADAMM СКА-050-13 | — | 3,0 | 0,5 | 3,0 | 33,0 | 15,0 |
| KADAMM СКА-050-2 | 35 | 3 | 0,5 | 1,6 | 12 | 5 |
| KADAMM СКА-050-3 | 35 | 3 | 0,5 | 2 | 6 | 1,5 |
| KADAMM СКА-050-4 | 35 | 3 | 0,5 | 2 | 6,5 | 2,2 |
| KADAMM СКА-050-5 | 35 | 3 | 0,5 | 2 | 8,5 | 2,2 |
| KADAMM СКА-050-6 | 35 | 3 | 0,5 | 2 | 12 | 4 |
| KADAMM СКА-050-7 | 35 | 3 | 0,5 | 2 | 12 | 5 |
| KADAMM СКА-050-8 | 35 | 3 | 0,5 | 2 | 14 | 4 |
| KADAMM СКА-050-9 | 35 | 3 | 0,5 | 4,2 | 9 | 2,2 |
| KADAMM СКА-080-1 | 25 | 4,7 | 0,8 | 2 | 6,5 | 2 |
| KADAMM СКА-090-1 | 25 | 5,5 | 0,9 | 3 | 9 | 3 |
| KADAMM СКА-150-1 | — | 9,4 | 1,5 | 3,0 | 10,5 | 3,0 |
Как выбрать модель
- Полоса модели СКА должна перекрывать рабочие частоты (серия: до 110 ГГц).
- Соединители СКА — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM СКА по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия СКА?
Диапазон серии СКА — до 110 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СКА?
К карточке СКА приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СКА?
По таблице исполнений СКА: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
