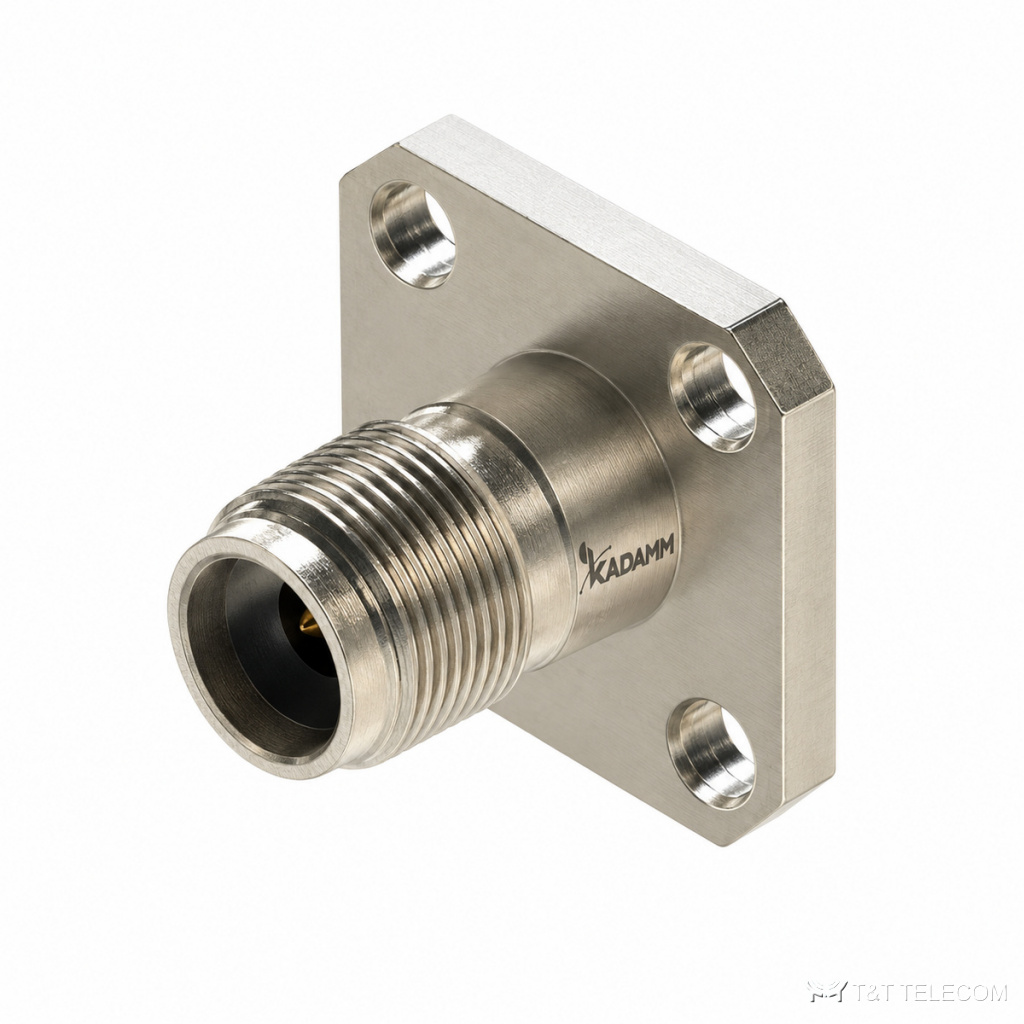

KADAMM СК-О-3,5: серия из 7 разъёмов СВЧ, до 33 ГГц. Разъёмы СК-О-3,5 рассчитаны на работу в широкой полосе с малыми отражениями. Коротко о СК-О-3,5: диапазон до 33 ГГц; соединители по таблице исполнений.
Где применяют
- Корпуса блоков и измерительной оснастки — СК-О-3,5.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-3,5.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-3,5.
Исполнения серии СК-О-3,5
| Артикул | Монтаж | Фланец, отверстий | Межцентровое расстояние отверстий фланца, мм |
|---|---|---|---|
| KADAMM СК-3,5(р)-Ф2-О1 | фланцевое, 2 отв. | 2 | 8,6 |
| KADAMM СК-3,5(р)-Ф2-О2 | фланцевое, 2 отв. | 2 | 8,9 |
| KADAMM СК-3,5(р)-Ф2-О3 | фланцевое, 2 отв. | 2 | 10,2 |
| KADAMM СК-3,5(р)-Ф2-О4 | фланцевое, 2 отв. | 2 | 12,2 |
| KADAMM СК-3,5(р)-Ф4-О1 | фланцевое, 4 отв. | 4 | 6,35 |
| KADAMM СК-3,5(р)-Ф4-О2 | фланцевое, 4 отв. | 4 | 8,6 |
| KADAMM СК-3,5(р)-Ф4-О3 | фланцевое, 4 отв. | 4 | 5,64 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–33 |
| КСВН, не более | 1,1 + 0,005·f |
| Соединитель | 3,5 мм розетка |
| Материал | латунь с золочением или нержавеющая сталь |
| Длина, мм | 9,5 |
Как выбрать модель
- Сначала выбирают строку СК-О-3,5 по частоте — серия перекрывает до 33 ГГц.
- Соединители СК-О-3,5 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-О-3,5 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у СК-О-3,5?
У СК-О-3,5 — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-3,5?
Диапазон серии СК-О-3,5 — до 33 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СК-О-3,5?
К карточке СК-О-3,5 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
