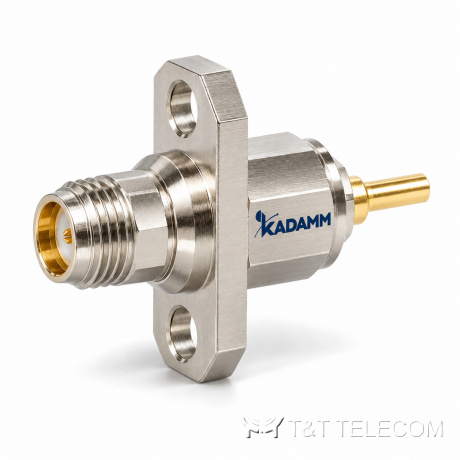

Серия разъёмов СВЧ KADAMM СК-ОВ-2,92 — до 40 ГГц, соединители 2,92 мм, 45 моделей

Серия разъёмов СВЧ KADAMM СК-ОВ-2,92 — до 40 ГГц, соединители 2,92 мм, 45 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-ОВ-2,92 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

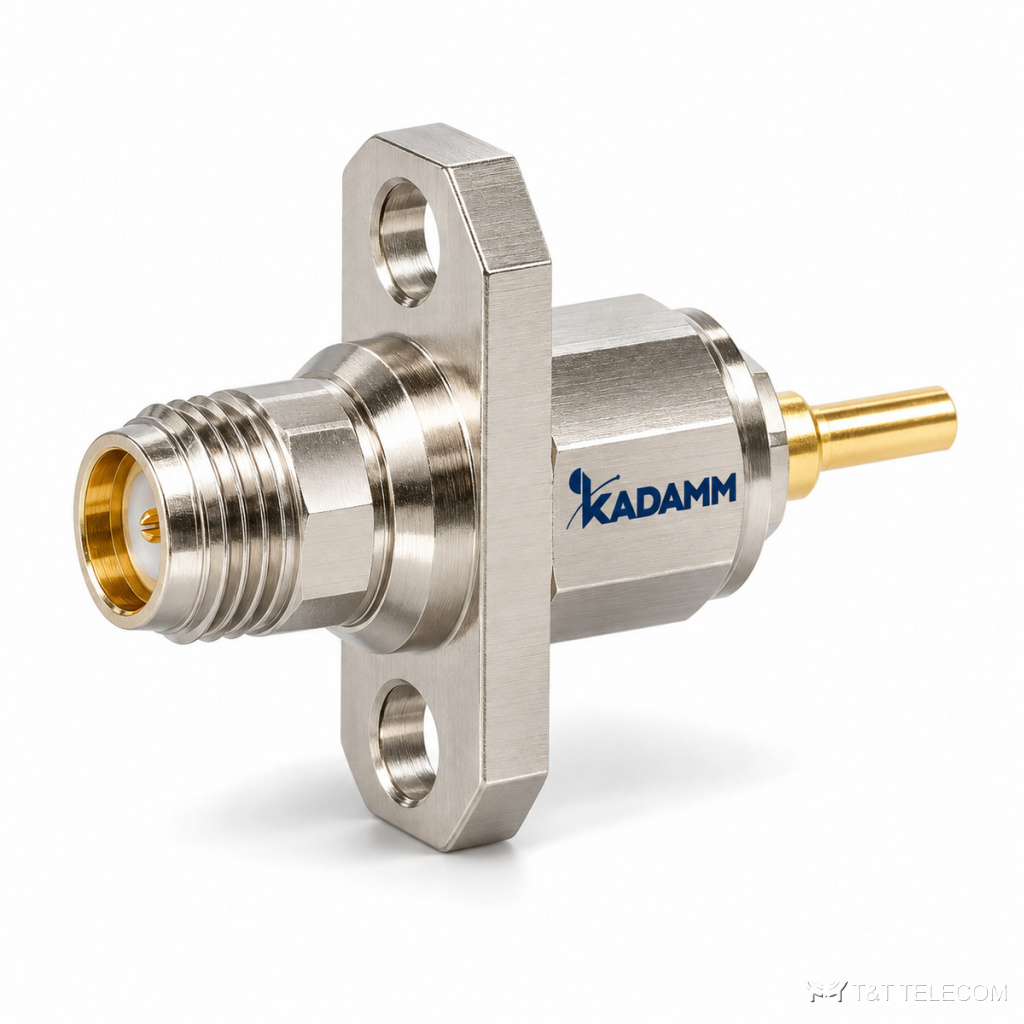

KADAMM СК-ОВ-2,92: серия из 45 разъёмов СВЧ, до 40 ГГц. СК-ОВ-2,92 устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Основное о СК-ОВ-2,92: диапазон до 40 ГГц; соединители 2,92 мм.

Для каких задач

  • Корпуса блоков и измерительной оснастки — СК-ОВ-2,92.
  • Прототипы и опытные образцы СВЧ-устройств — СК-ОВ-2,92.
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-ОВ-2,92.

Исполнения серии СК-ОВ-2,92

АртикулСоединительРазмер ØD, ммРазмер L, мм
KADAMM СК-2,92(в)-Ф2-Н-D64-012,92 мм вилка0,6410,92
KADAMM СК-2,92(в)-Ф2-Н-D64-022,92 мм вилка0,646,84
KADAMM СК-2,92(в)-Ф2-Н-D64-032,92 мм вилка0,6410,92
KADAMM СК-2,92(в)-Ф2-Н-D64-042,92 мм вилка0,646,84
KADAMM СК-2,92(в)-Ф2-Н-D64-052,92 мм розетка0,6410,92
KADAMM СК-2,92(в)-Ф2-Н-D64-062,92 мм розетка0,646,84
KADAMM СК-2,92(в)-Ф4-Н-D64-012,92 мм вилка0,6410,92
KADAMM СК-2,92(в)-Ф4-Н-D64-022,92 мм вилка0,646,84
KADAMM СК-2,92(в)-Ф4-Н-D64-032,92 мм вилка0,6410,92
KADAMM СК-2,92(в)-Ф4-Н-D64-042,92 мм вилка0,646,84
KADAMM СК-2,92(р)-Ф2-Н-D30-032,92 мм розетка0,37
KADAMM СК-2,92(р)-Ф2-Н-D30-042,92 мм розетка0,32
KADAMM СК-2,92(р)-Ф2-Н-D30-082,92 мм розетка0,37
KADAMM СК-2,92(р)-Ф2-Н-D30-092,92 мм розетка0,32
KADAMM СК-2,92(р)-Ф2-Н-D30-132,92 мм розетка0,37
KADAMM СК-2,92(р)-Ф2-Н-D30-142,92 мм розетка0,32
KADAMM СК-2,92(р)-Ф2-Н-D30-182,92 мм розетка0,37
KADAMM СК-2,92(р)-Ф2-Н-D30-192,92 мм розетка0,32
KADAMM СК-2,92(р)-Ф2-Н-D64-012,92 мм розетка0,6410,92
KADAMM СК-2,92(р)-Ф2-Н-D64-022,92 мм розетка0,646,84
KADAMM СК-2,92(р)-Ф2-Н-D64-062,92 мм розетка0,6410,92
KADAMM СК-2,92(р)-Ф2-Н-D64-072,92 мм розетка0,646,84
KADAMM СК-2,92(р)-Ф2-Н-D64-112,92 мм розетка0,6410,92
KADAMM СК-2,92(р)-Ф2-Н-D64-122,92 мм розетка0,646,84
KADAMM СК-2,92(р)-Ф2-Н-D64-162,92 мм розетка0,6410,92
KADAMM СК-2,92(р)-Ф2-Н-D64-172,92 мм розетка0,646,84
KADAMM СК-2,92(р)-Ф2-Н-D75-052,92 мм розетка0,7530
KADAMM СК-2,92(р)-Ф2-Н-D75-102,92 мм розетка0,7530
KADAMM СК-2,92(р)-Ф2-Н-D75-152,92 мм розетка0,7530
KADAMM СК-2,92(р)-Ф2-Н-D75-202,92 мм розетка0,7530
KADAMM СК-2,92(р)-Ф4-Н-D30-032,92 мм розетка0,37
KADAMM СК-2,92(р)-Ф4-Н-D30-042,92 мм розетка0,32
KADAMM СК-2,92(р)-Ф4-Н-D30-082,92 мм розетка0,37
KADAMM СК-2,92(р)-Ф4-Н-D30-092,92 мм розетка0,32
KADAMM СК-2,92(р)-Ф4-Н-D30-132,92 мм розетка0,37
KADAMM СК-2,92(р)-Ф4-Н-D30-142,92 мм розетка0,32
KADAMM СК-2,92(р)-Ф4-Н-D64-012,92 мм розетка0,6410,92
KADAMM СК-2,92(р)-Ф4-Н-D64-022,92 мм розетка0,646,84
KADAMM СК-2,92(р)-Ф4-Н-D64-062,92 мм розетка0,6410,92
KADAMM СК-2,92(р)-Ф4-Н-D64-072,92 мм розетка0,646,84
KADAMM СК-2,92(р)-Ф4-Н-D64-112,92 мм розетка0,6410,92
KADAMM СК-2,92(р)-Ф4-Н-D64-122,92 мм розетка0,646,84
KADAMM СК-2,92(р)-Ф4-Н-D75-052,92 мм розетка0,7530
KADAMM СК-2,92(р)-Ф4-Н-D75-102,92 мм розетка0,7530
KADAMM СК-2,92(р)-Ф4-Н-D75-152,92 мм розетка0,7530

Общие характеристики

ПараметрЗначение
Диапазон частот, ГГц0–40
КСВН, не более1,15
Материалпассивированная нержавеющая сталь

Как выбрать модель

  • Полоса модели СК-ОВ-2,92 должна перекрывать рабочие частоты (серия: до 40 ГГц).
  • Соединители СК-ОВ-2,92 — 2,92 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM СК-ОВ-2,92 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у СК-ОВ-2,92?
У СК-ОВ-2,92 — 2,92 мм; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СК-ОВ-2,92?
Диапазон серии СК-ОВ-2,92 — до 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СК-ОВ-2,92?
К карточке СК-ОВ-2,92 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
