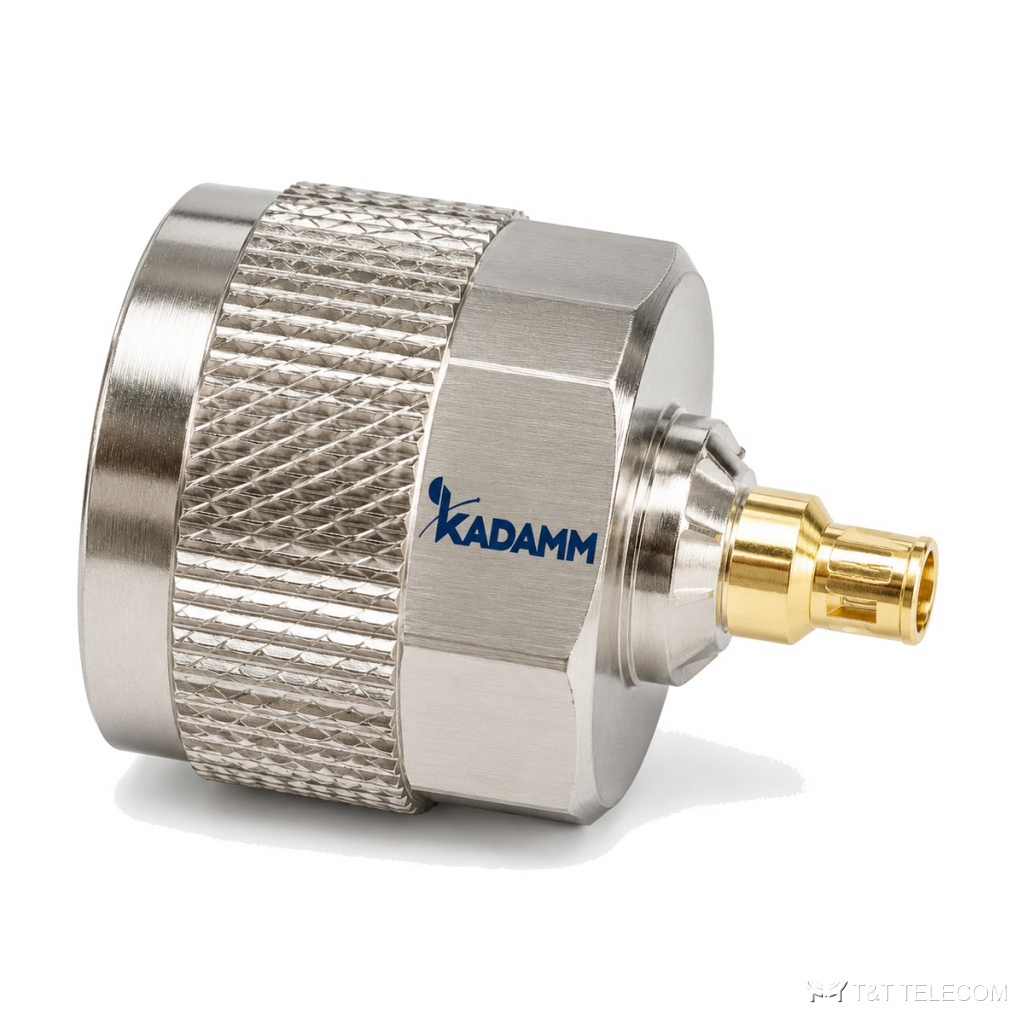

KADAMM СК-ВД-2,4 — серия из 20 разъёмов СВЧ, до 50 ГГц. Разъёмы СК-ВД-2,4 рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-ВД-2,4: диапазон до 50 ГГц; соединители 2,4 мм.
Область применения
- Печатные платы СВЧ-модулей — вывод сигнала через СК-ВД-2,4.
- Корпуса блоков и измерительной оснастки — СК-ВД-2,4.
- Прототипы и опытные образцы СВЧ-устройств — СК-ВД-2,4.
Исполнения серии СК-ВД-2,4
| Артикул | Размер ØD1, мм | Размер ØD2, мм | Размер L1, мм | Размер L2, мм |
|---|---|---|---|---|
| KADAMM СК-2,4(р)-Ф2-Н-P30-01 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-02 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-05 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-06 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-09 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-10 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-03 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-04 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-07 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-08 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-11 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-12 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-01 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-02 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-05 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-06 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-03 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-04 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-07 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-08 | 2 | 0,6 | 5,1 | 1,9 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–50 |
| КСВН, не более | 1,15 |
| Соединитель | 2,4 мм розетка |
| Материал | пассивированная нержавеющая сталь |
Как выбрать модель
- Полоса модели СК-ВД-2,4 должна перекрывать рабочие частоты (серия: до 50 ГГц).
- Соединители СК-ВД-2,4 — 2,4 мм; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-ВД-2,4 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия СК-ВД-2,4?
Диапазон серии СК-ВД-2,4 — до 50 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СК-ВД-2,4?
К карточке СК-ВД-2,4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-ВД-2,4?
По таблице исполнений СК-ВД-2,4: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
