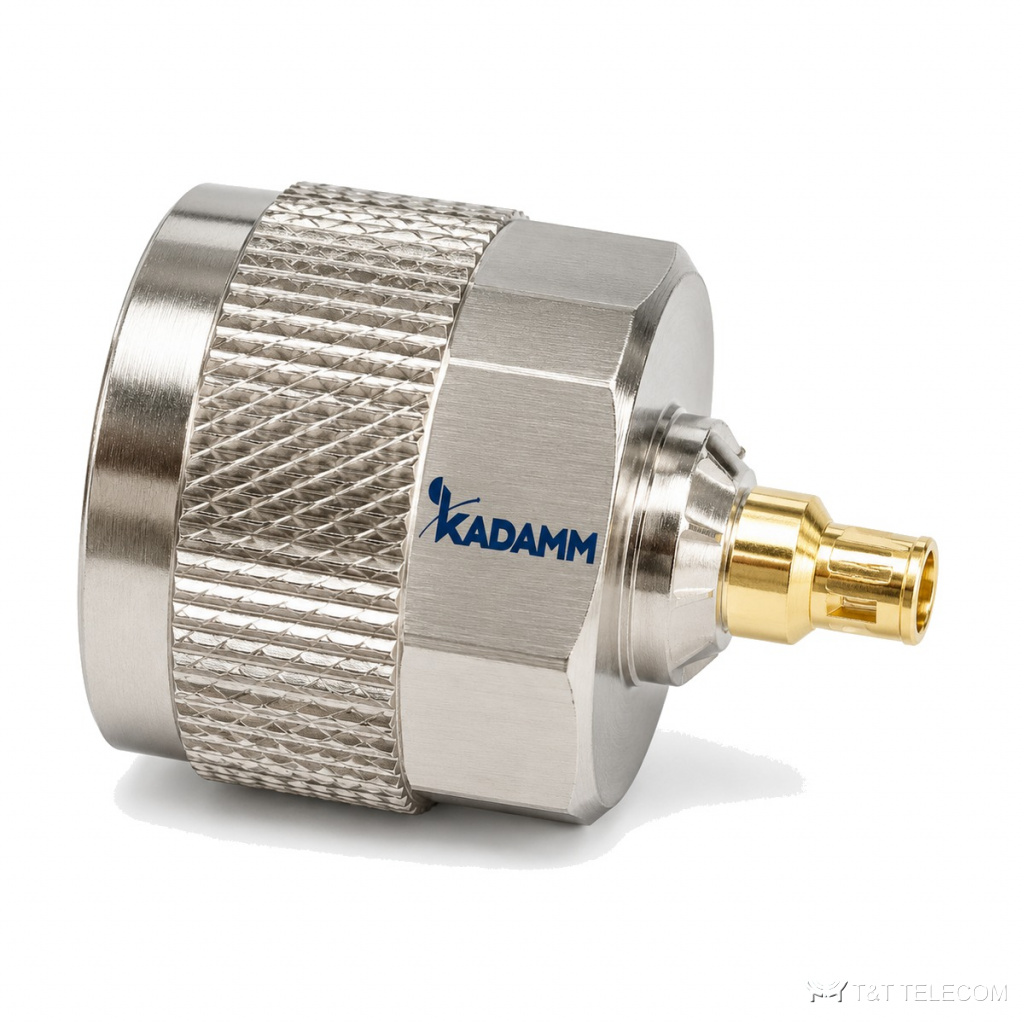

Серия разъёмов СВЧ KADAMM СК-ВД-SMA — до 26,5 ГГц, соединители SMA, 57 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM СК-ВД-SMA: серия из 57 разъёмов СВЧ, до 26,5 ГГц. СК-ВД-SMA устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Основное о СК-ВД-SMA: диапазон до 26,5 ГГц; соединители SMA; КСВН 1,15.
Для каких задач
- Корпуса блоков и измерительной оснастки — СК-ВД-SMA.
- Прототипы и опытные образцы СВЧ-устройств — СК-ВД-SMA.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-ВД-SMA.
Исполнения серии СК-ВД-SMA
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD1, мм | Размер ØD2, мм | Размер L1, мм | Размер L2, мм | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-FRL4G-P100-01 | — | — | — | — | — | — | — | — |
| KADAMM СК-SMA(в)-Ф2-Н-P100-01 | 0–26,5 | 1,15 | SMA вилка | 4,1 | 1 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф2-Н-P100-02 | 0–26,5 | 1,15 | SMA вилка | 4,1 | 1 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф4-Н-P100-01 | 0–26,5 | 1,15 | SMA вилка | 4,1 | 1 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P100-26 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P100-27 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P100-28 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P100-29 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-14 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-15 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-16 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-17 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-18 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-19 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-20 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-21 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-22 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-23 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-24 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P127-25 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-01 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-04 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-05 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-07 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-08 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-10 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-11 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P30-13 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P64-02 | 0–26,5 | 1,15 | SMA розетка | 3,9 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P64-03 | 0–26,5 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P64-06 | 0–26,5 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P64-09 | 0–26,5 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-P64-12 | 0–26,5 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P100-23 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P100-24 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-14 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-15 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-16 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-17 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-18 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-19 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-20 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-21 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P127-22 | 0–26,5 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P30-01 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P30-02 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P30-05 | — | — | — | 2,2 | 0,3 | 3,2 | 1,27 | — |
| KADAMM СК-SMA(р)-Ф4-Н-P30-06 | — | — | — | 2,2 | 0,3 | 4,3 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-Н-P30-08 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P30-10 | 0–26,5 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P30-11 | — | — | — | 2,2 | 0,3 | 3,2 | 1,27 | — |
| KADAMM СК-SMA(р)-Ф4-Н-P30-13 | — | — | — | 2,2 | 0,3 | 4,3 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-Н-P64-03 | 0–26,5 | 1,15 | SMA розетка | 3,9 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P64-04 | 0–26,5 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P64-07 | — | — | — | 2,1 | 0,64 | 15 | 3 | — |
| KADAMM СК-SMA(р)-Ф4-Н-P64-09 | 0–26,5 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-P64-12 | — | — | — | 2,1 | 0,64 | 15 | 3 | — |
Как выбрать модель
- Полоса модели СК-ВД-SMA должна перекрывать рабочие частоты (серия: до 26,5 ГГц).
- КСВН моделей СК-ВД-SMA — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители СК-ВД-SMA — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-ВД-SMA подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-ВД-SMA?
По таблице исполнений СК-ВД-SMA: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-ВД-SMA?
У СК-ВД-SMA — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-ВД-SMA?
Диапазон серии СК-ВД-SMA — до 26,5 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM СК-ВД-SMA — техническое описание 393.72 КБ
