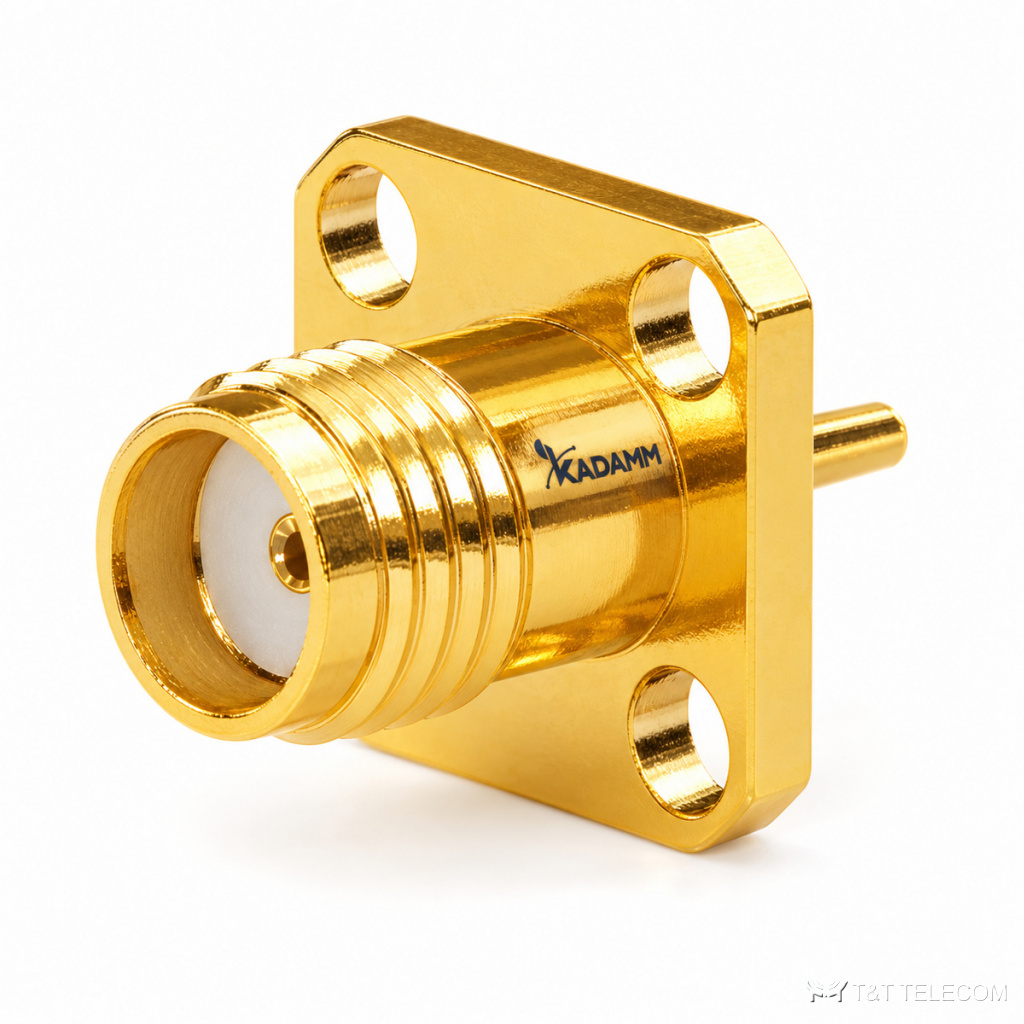

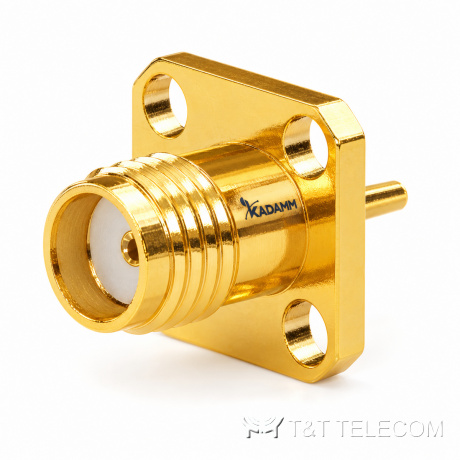

Серия разъёмов СВЧ KADAMM СК-О-SSMA — до 30 ГГц, соединители SSMA, 19 моделей

Серия разъёмов СВЧ KADAMM СК-О-SSMA — до 30 ГГц, соединители SSMA, 19 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-О-SSMA — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM СК-О-SSMA — серия из 19 разъёмов СВЧ, до 30 ГГц. Разъёмы СК-О-SSMA рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-О-SSMA: диапазон до 30 ГГц; соединители SSMA; КСВН 1,05–1,06.

Где применяют

  • Прототипы и опытные образцы СВЧ-устройств — СК-О-SSMA.
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SSMA.
  • Корпуса блоков и измерительной оснастки — СК-О-SSMA.

Исполнения серии СК-О-SSMA

АртикулЧастоты, ГГцКСВНСоединительМонтажФланец, отверстийДиаметр вывода, мм
KADAMM СК-SSMA(р)-Р-О10–301,05 + 0,012·fSSMA розеткарезьбовое (гайка)—0,5
KADAMM СК-SSMA(р)-Р-О20–301,05 + 0,012·fSSMA розеткарезьбовое (гайка)—0,88
KADAMM СК-SSMA(р)-Р-О30–301,05 + 0,012·fSSMA розеткарезьбовое (гайка)——
KADAMM СК-SSMA(р)-У-Ф2-О10–30 (угловые 0–18)1,06 + 0,015·fSSMA розетка, угловойфланцевое, 2 отв.2—
KADAMM СК-SSMA(р)-У-Ф2-О20–30 (угловые 0–18)1,06 + 0,015·fSSMA розетка, угловойфланцевое, 2 отв.20,88
KADAMM СК-SSMA(р)-У-Ф4-О10–30 (угловые 0–18)1,06 + 0,015·fSSMA розетка, угловойфланцевое, 4 отв.40,88
KADAMM СК-SSMA(р)-Ф2-О10–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.2—
KADAMM СК-SSMA(р)-Ф2-О20–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,88
KADAMM СК-SSMA(р)-Ф2-О30–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,7
KADAMM СК-SSMA(р)-Ф2-О40–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,3
KADAMM СК-SSMA(р)-Ф2-О50–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,48
KADAMM СК-SSMA(р)-Ф2-О60–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,31
KADAMM СК-SSMA(р)-Ф2-О70–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,41
KADAMM СК-SSMA(р)-Ф2-О80–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,38
KADAMM СК-SSMA(р)-Ф2-О90–301,05 + 0,012·fSSMA розеткафланцевое, 2 отв.20,5
KADAMM СК-SSMA(р)-Ф4-О10–301,05 + 0,012·fSSMA розеткафланцевое, 4 отв.40,5
KADAMM СК-SSMA(р)-Ф4-О20–301,05 + 0,012·fSSMA розеткафланцевое, 4 отв.4—
KADAMM СК-SSMA(р)-Ф4-О30–301,05 + 0,012·fSSMA розеткафланцевое, 4 отв.40,88
KADAMM СК-SSMA(р)-Ф4-О40–301,05 + 0,012·fSSMA розеткафланцевое, 4 отв.40,45

Общие характеристики

ПараметрЗначение
Материаллатунь с золочением или нержавеющая сталь

Как выбрать модель

  • Полоса модели СК-О-SSMA должна перекрывать рабочие частоты (серия: до 30 ГГц).
  • КСВН моделей СК-О-SSMA — от 1,05 до 1,06: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-О-SSMA — SSMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM СК-О-SSMA подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии СК-О-SSMA?
По таблице исполнений СК-О-SSMA: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у СК-О-SSMA?
У СК-О-SSMA — SSMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СК-О-SSMA?
Диапазон серии СК-О-SSMA — до 30 ГГц; полоса конкретной модели — в таблице исполнений.
