Серия разъёмов СВЧ KADAMM СК-МВ-SMA — до 26,5 ГГц, соединители SMA, 54 модели
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

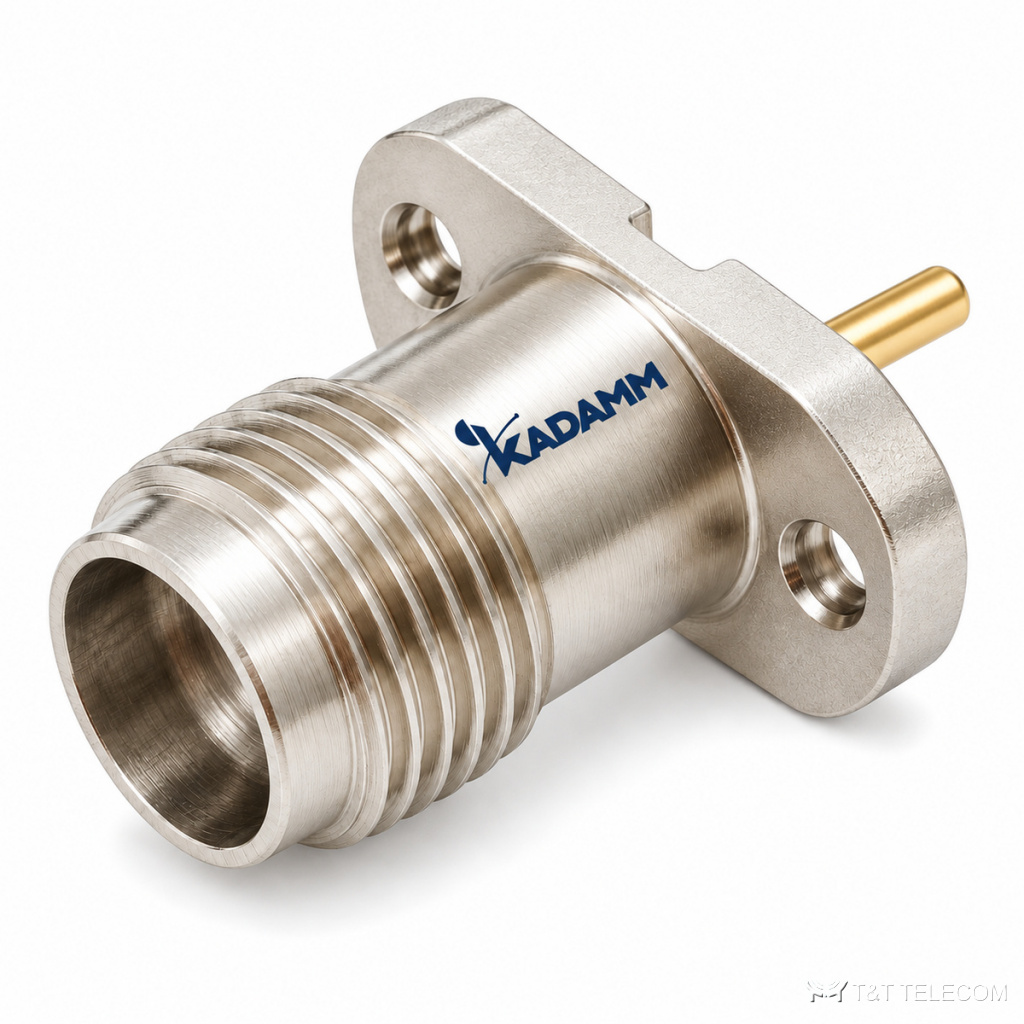

KADAMM СК-МВ-SMA — серия из 54 разъёмов СВЧ, до 26,5 ГГц. СК-МВ-SMA устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Коротко о СК-МВ-SMA: диапазон до 26,5 ГГц; соединители SMA; КСВН 1,15.
Где применяют
- Печатные платы СВЧ-модулей — вывод сигнала через СК-МВ-SMA.
- Корпуса блоков и измерительной оснастки — СК-МВ-SMA.
- Прототипы и опытные образцы СВЧ-устройств — СК-МВ-SMA.
Исполнения серии СК-МВ-SMA
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD2, мм | Размер L1, мм | Размер ØD1, мм | Размер L2, мм | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-SMA(в)-Ф2-Н-M38-01 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф2-Н-M38-02 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(в)-Ф2-Н-M38-03 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф2-Н-M38-04 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(в)-Ф4-Н-M38-01 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф4-Н-M38-02 | — | — | — | 0,38 ØD2 | 3 L1 | — | 2 L2 | — |
| KADAMM СК-SMA(в)-Ф4-Н-M38-03 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-02 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-03 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-04 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-06 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-07 | — | — | — | 0,38 | 3 | 4 | 3 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-08 | — | — | — | 0,38 | 3 | 4 | 0,4 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-10 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-11 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-12 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-14 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-15 | — | — | — | 0,38 | 3 | 4 | 3 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-16 | — | — | — | 0,38 | 3 | 4 | 0,4 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-01 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-05 | — | — | — | 0,8 | 4 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-09 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-13 | — | — | — | 0,8 | 4 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-17 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-18 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-19 | — | — | — | 0,8 | 4 | 4 | 1,5 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-20 | — | — | — | 0,8 | 4 | 4 | 1,5 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-21 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-22 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-23 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-24 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M100-17 | 0–26,5 | 1,15 | SMA розетка | 1 | 4 | 6 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-02 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-03 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-04 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-06 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-07 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-08 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-10 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-11 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-12 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-14 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-15 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-16 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-01 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-05 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-09 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-13 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-18 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-19 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-20 | — | — | — | 4 | 1,5 | 0,8 | — | — |
| KADAMM СК-SMA(р)-Ф4-Н-M80-21 | — | — | — | 4 | 1,5 | 0,8 | — | — |
| KADAMM СК-SMA(р)-Ф4-Н-M80-22 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-23 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
Подбор исполнения
- Полоса модели СК-МВ-SMA должна перекрывать рабочие частоты (серия: до 26,5 ГГц).
- КСВН моделей СК-МВ-SMA — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители СК-МВ-SMA — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-МВ-SMA подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СК-МВ-SMA?
К карточке СК-МВ-SMA приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-МВ-SMA?
По таблице исполнений СК-МВ-SMA: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-МВ-SMA?
У СК-МВ-SMA — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
