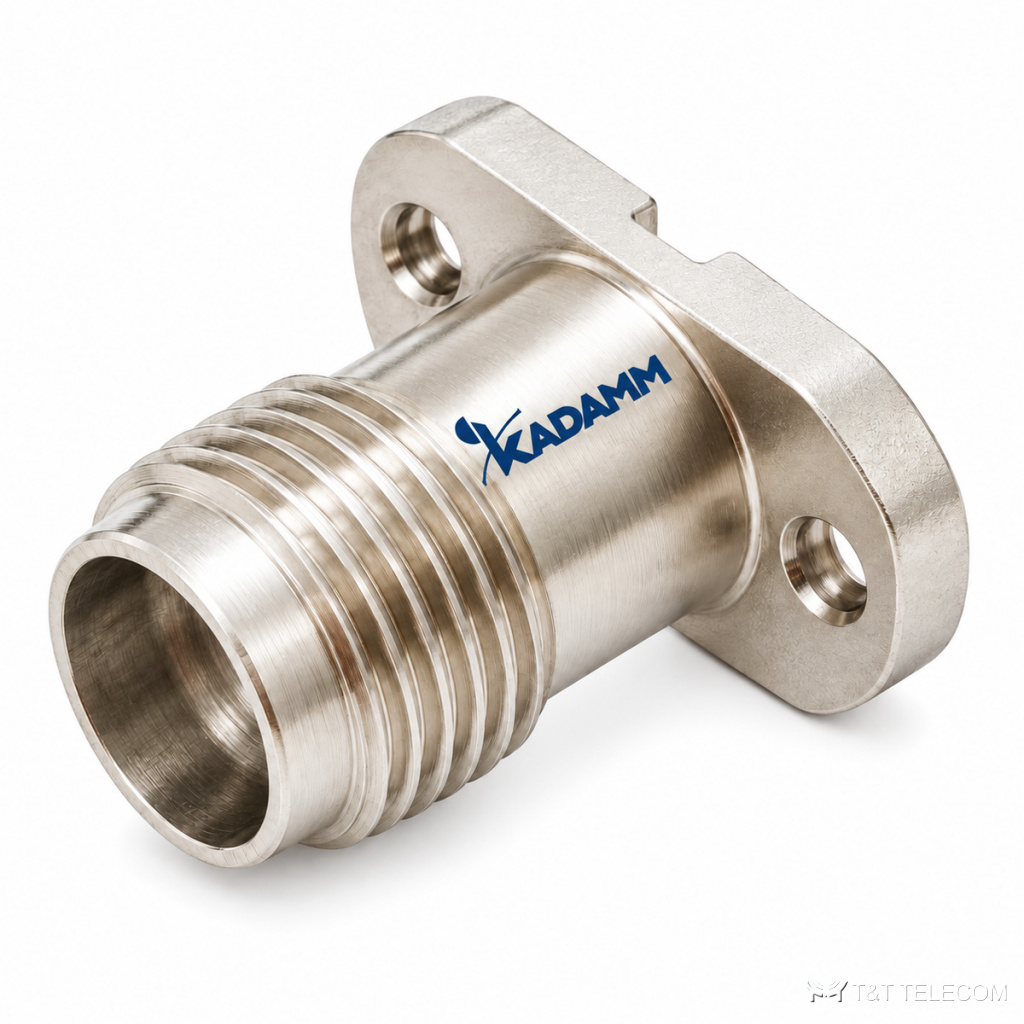

Серия разъёмов СВЧ KADAMM СК-С-2,92 — до 40 ГГц, соединители 2,92 мм, 66 моделей

Серия разъёмов СВЧ KADAMM СК-С-2,92 — до 40 ГГц, соединители 2,92 мм, 66 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-С-2,92 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM СК-С-2,92: серия из 66 разъёмов СВЧ, до 40 ГГц. Разъёмы СК-С-2,92 рассчитаны на работу в широкой полосе с малыми отражениями. Основное о СК-С-2,92: диапазон до 40 ГГц; соединители 2,92 мм; КСВН 1,15.

Область применения

  • Корпуса блоков и измерительной оснастки — СК-С-2,92.
  • Прототипы и опытные образцы СВЧ-устройств — СК-С-2,92.
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-С-2,92.

Исполнения серии СК-С-2,92

АртикулЧастоты, ГГцКСВНСоединительРазмер ØD, ммМатериал
KADAMM СК-2,92(в)-Ф2-Н-S23-010–401,152,92 мм вилка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S23-020–401,152,92 мм вилка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S23-030–401,152,92 мм вилка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S30-010–401,152,92 мм вилка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S30-020–401,152,92 мм вилка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S30-030–401,152,92 мм вилка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S38-010–401,152,92 мм вилка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S38-020–401,152,92 мм вилка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S38-030–401,152,92 мм вилка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S46-010–401,152,92 мм вилка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S46-020–401,152,92 мм вилка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S46-030–401,152,92 мм вилка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S51-010–401,152,92 мм вилка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S51-020–401,152,92 мм вилка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф2-Н-S51-03———2,92 мм вилка (0–40 ГГц, КСВН≤1,15, пассивированная нержавеющая сталь )—
KADAMM СК-2,92(в)-Ф2-Н-S51-040–401,152,92 мм вилка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S23-010–401,152,92 мм вилка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S23-020–401,152,92 мм вилка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S23-030–401,152,92 мм вилка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S30-010–401,152,92 мм вилка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S30-020–401,152,92 мм вилка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S30-030–401,152,92 мм вилка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S38-010–401,152,92 мм вилка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S38-020–401,152,92 мм вилка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S38-030–401,152,92 мм вилка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S46-010–401,152,92 мм вилка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S46-020–401,152,92 мм вилка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S46-030–401,152,92 мм вилка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S51-010–401,152,92 мм вилка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S51-020–401,152,92 мм вилка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(в)-Ф4-Н-S51-030–401,152,92 мм вилка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S23-010–401,152,92 мм розетка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S23-020–401,152,92 мм розетка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S23-030–401,152,92 мм розетка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S23-040–401,152,92 мм розетка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S30-010–401,152,92 мм розетка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S30-020–401,152,92 мм розетка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S30-030–401,152,92 мм розетка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S30-040–401,152,92 мм розетка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S38-010–401,152,92 мм розетка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S38-020–401,152,92 мм розетка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S38-030–401,152,92 мм розетка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S38-040–401,152,92 мм розетка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S46-010–401,152,92 мм розетка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S46-020–401,152,92 мм розетка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S46-030–401,152,92 мм розетка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S46-040–401,152,92 мм розетка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S51-010–401,152,92 мм розетка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S51-020–401,152,92 мм розетка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S51-030–401,152,92 мм розетка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф2-Н-S51-040–401,152,92 мм розетка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S23-010–401,152,92 мм розетка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S23-020–401,152,92 мм розетка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S23-030–401,152,92 мм розетка0,23пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S30-010–401,152,92 мм розетка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S30-020–401,152,92 мм розетка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S30-030–401,152,92 мм розетка0,3пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S38-010–401,152,92 мм розетка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S38-020–401,152,92 мм розетка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S38-030–401,152,92 мм розетка0,38пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S46-010–401,152,92 мм розетка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S46-020–401,152,92 мм розетка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S46-030–401,152,92 мм розетка0,46пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S51-010–401,152,92 мм розетка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S51-020–401,152,92 мм розетка0,51пассивированная нержавеющая сталь
KADAMM СК-2,92(р)-Ф4-Н-S51-030–401,152,92 мм розетка0,51пассивированная нержавеющая сталь

Как выбрать модель

  • Сначала выбирают строку СК-С-2,92 по частоте — серия перекрывает до 40 ГГц.
  • КСВН моделей СК-С-2,92 — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-С-2,92 — 2,92 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СК-С-2,92 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии СК-С-2,92?
По таблице исполнений СК-С-2,92: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у СК-С-2,92?
У СК-С-2,92 — 2,92 мм; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СК-С-2,92?
Диапазон серии СК-С-2,92 — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
