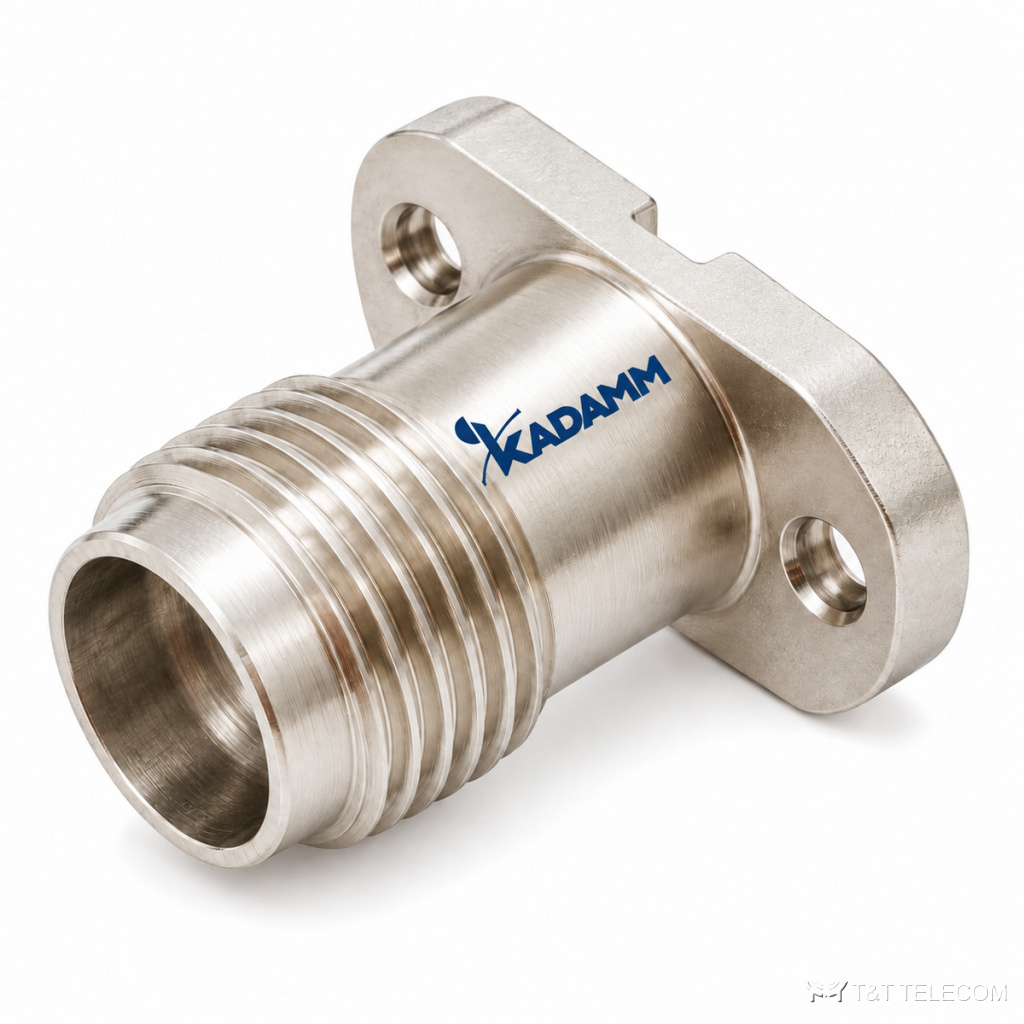

Серия разъёмов СВЧ KADAMM СК-С-2,4 — до 50 ГГц, соединители 2,4 мм, 44 модели

Серия разъёмов СВЧ KADAMM СК-С-2,4 — до 50 ГГц, соединители 2,4 мм, 44 модели
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-С-2,4 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM СК-С-2,4 — серия из 44 разъёмов СВЧ, до 50 ГГц. СК-С-2,4 устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Основное о СК-С-2,4: диапазон до 50 ГГц; соединители 2,4 мм.

Область применения

  • Печатные платы СВЧ-модулей — вывод сигнала через СК-С-2,4.
  • Корпуса блоков и измерительной оснастки — СК-С-2,4.
  • Прототипы и опытные образцы СВЧ-устройств — СК-С-2,4.

Исполнения серии СК-С-2,4

АртикулСоединительРазмер ØD, мм
KADAMM СК-2,4(в)-Ф2-Н-S23-012,4 мм вилка0,23
KADAMM СК-2,4(в)-Ф2-Н-S23-022,4 мм вилка0,23
KADAMM СК-2,4(в)-Ф2-Н-S23-032,4 мм вилка0,23
KADAMM СК-2,4(в)-Ф2-Н-S30-012,4 мм вилка0,3
KADAMM СК-2,4(в)-Ф2-Н-S30-022,4 мм вилка0,3
KADAMM СК-2,4(в)-Ф2-Н-S30-032,4 мм вилка0,3
KADAMM СК-2,4(в)-Ф2-Н-S51-012,4 мм вилка0,51
KADAMM СК-2,4(в)-Ф2-Н-S51-022,4 мм вилка0,51
KADAMM СК-2,4(в)-Ф2-Н-S51-032,4 мм вилка0,51
KADAMM СК-2,4(в)-Ф2-Н-S51-042,4 мм вилка0,51
KADAMM СК-2,4(в)-Ф4-Н-S23-012,4 мм вилка0,23
KADAMM СК-2,4(в)-Ф4-Н-S23-022,4 мм вилка0,23
KADAMM СК-2,4(в)-Ф4-Н-S30-012,4 мм вилка0,3
KADAMM СК-2,4(в)-Ф4-Н-S30-022,4 мм вилка0,3
KADAMM СК-2,4(в)-Ф4-Н-S51-012,4 мм вилка0,51
KADAMM СК-2,4(в)-Ф4-Н-S51-022,4 мм вилка0,51
KADAMM СК-2,4(р)-Ф2-Н-S23-012,4 мм розетка0,23
KADAMM СК-2,4(р)-Ф2-Н-S23-022,4 мм розетка0,23
KADAMM СК-2,4(р)-Ф2-Н-S23-032,4 мм розетка0,23
KADAMM СК-2,4(р)-Ф2-Н-S23-042,4 мм розетка0,23
KADAMM СК-2,4(р)-Ф2-Н-S30-012,4 мм розетка0,3
KADAMM СК-2,4(р)-Ф2-Н-S30-022,4 мм розетка0,3
KADAMM СК-2,4(р)-Ф2-Н-S30-032,4 мм розетка0,3
KADAMM СК-2,4(р)-Ф2-Н-S30-042,4 мм розетка0,3
KADAMM СК-2,4(р)-Ф2-Н-S38-012,4 мм розетка0,38
KADAMM СК-2,4(р)-Ф2-Н-S38-022,4 мм розетка0,38
KADAMM СК-2,4(р)-Ф2-Н-S38-032,4 мм розетка0,38
KADAMM СК-2,4(р)-Ф2-Н-S38-042,4 мм розетка0,38
KADAMM СК-2,4(р)-Ф2-Н-S51-012,4 мм розетка0,51
KADAMM СК-2,4(р)-Ф2-Н-S51-022,4 мм розетка0,51
KADAMM СК-2,4(р)-Ф2-Н-S51-032,4 мм розетка0,51
KADAMM СК-2,4(р)-Ф2-Н-S51-042,4 мм розетка0,51
KADAMM СК-2,4(р)-Ф4-Н-S23-012,4 мм розетка0,23
KADAMM СК-2,4(р)-Ф4-Н-S23-022,4 мм розетка0,23
KADAMM СК-2,4(р)-Ф4-Н-S23-032,4 мм розетка0,23
KADAMM СК-2,4(р)-Ф4-Н-S30-012,4 мм розетка0,3
KADAMM СК-2,4(р)-Ф4-Н-S30-022,4 мм розетка0,3
KADAMM СК-2,4(р)-Ф4-Н-S30-032,4 мм розетка0,3
KADAMM СК-2,4(р)-Ф4-Н-S38-012,4 мм розетка0,38
KADAMM СК-2,4(р)-Ф4-Н-S38-022,4 мм розетка0,38
KADAMM СК-2,4(р)-Ф4-Н-S38-032,4 мм розетка0,38
KADAMM СК-2,4(р)-Ф4-Н-S51-012,4 мм розетка0,51
KADAMM СК-2,4(р)-Ф4-Н-S51-022,4 мм розетка0,51
KADAMM СК-2,4(р)-Ф4-Н-S51-032,4 мм розетка0,51

Общие характеристики

ПараметрЗначение
Диапазон частот, ГГц0–50
КСВН, не более1,15
Материалпассивированная нержавеющая сталь

Как выбрать модель

  • Полоса модели СК-С-2,4 должна перекрывать рабочие частоты (серия: до 50 ГГц).
  • Соединители СК-С-2,4 — 2,4 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СК-С-2,4 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на СК-С-2,4?
К карточке СК-С-2,4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии СК-С-2,4?
По таблице исполнений СК-С-2,4: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у СК-С-2,4?
У СК-С-2,4 — 2,4 мм; точный тип и пол разъёма указан в таблице для каждой модели.
