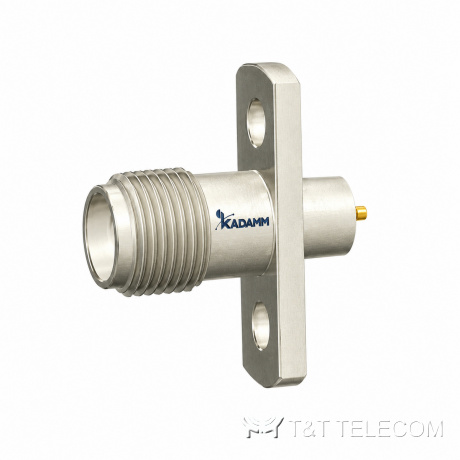

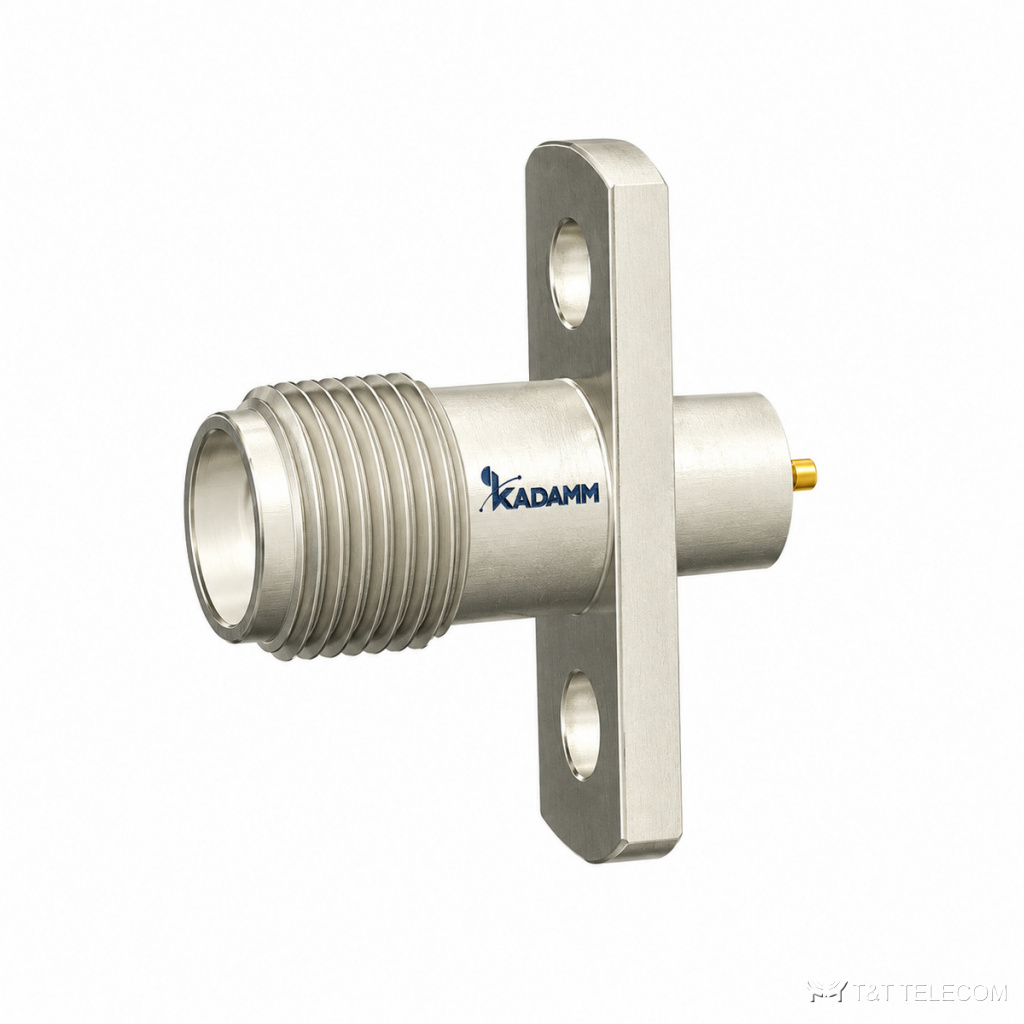

KADAMM СК-О-2,92: серия из 42 разъёмов СВЧ, до 40 ГГц. СК-О-2,92 устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Параметры СК-О-2,92: диапазон до 40 ГГц; соединители по таблице исполнений.
Где применяют
- Корпуса блоков и измерительной оснастки — СК-О-2,92.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-2,92.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-2,92.
Исполнения серии СК-О-2,92
| Артикул | Монтаж | Фланец, отверстий | Резьба | Диаметр вывода, мм | Длина, мм | Межцентровое расстояние отверстий фланца, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-2,92(р)-Р-О1 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | — | 11,2 | — |
| KADAMM СК-2,92(р)-Р-О2 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Р-О3 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | 0,3 | 12,4 | — |
| KADAMM СК-2,92(р)-Р-О4 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | 0,7 | 14 | — |
| KADAMM СК-2,92(р)-Ф-О1 | фланцевое | — | — | — | — | — |
| KADAMM СК-2,92(р)-Ф2-О1 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,7 | — | — |
| KADAMM СК-2,92(р)-Ф2-О10 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,4 | — | — |
| KADAMM СК-2,92(р)-Ф2-О11 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,3 | 18,5 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О12 | фланцевое, 2 отв. | 2 | 1/4"-36-UNS-2A | 0,7 | 15 | 8,6 |
| KADAMM СК-2,92(р)-Ф2-О13 | фланцевое, 2 отв. | 2 | — | — | 15 | — |
| KADAMM СК-2,92(р)-Ф2-О14 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,27 | 16,1 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О15 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | — | 13,2 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О16 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 8,6 |
| KADAMM СК-2,92(р)-Ф2-О17 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 8,9 |
| KADAMM СК-2,92(р)-Ф2-О18 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 10,2 |
| KADAMM СК-2,92(р)-Ф2-О19 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О2 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,3 | — | — |
| KADAMM СК-2,92(р)-Ф2-О3 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,8 | — | — |
| KADAMM СК-2,92(р)-Ф2-О4 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Ф2-О5 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,38 | — | — |
| KADAMM СК-2,92(р)-Ф2-О6 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,27 | — | — |
| KADAMM СК-2,92(р)-Ф2-О7 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,96 | — | — |
| KADAMM СК-2,92(р)-Ф2-О8 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,04 | — | — |
| KADAMM СК-2,92(р)-Ф2-О9 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,76 | — | — |
| KADAMM СК-2,92(р)-Ф4-О1 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Ф4-О10 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 1,27 | 16,1 | 7,6 |
| KADAMM СК-2,92(р)-Ф4-О11 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | — | — | 6,4 |
| KADAMM СК-2,92(р)-Ф4-О12 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,27 | 14,18 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О13 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,2 | 19 | 8,7 |
| KADAMM СК-2,92(р)-Ф4-О14 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,27 | 14,66 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О15 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,61 | 22,7 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О16 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О17 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О18 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 5,64 |
| KADAMM СК-2,92(р)-Ф4-О2 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,5 | — | — |
| KADAMM СК-2,92(р)-Ф4-О3 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,4 | — | — |
| KADAMM СК-2,92(р)-Ф4-О4 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,76 | — | — |
| KADAMM СК-2,92(р)-Ф4-О5 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,55 | — | — |
| KADAMM СК-2,92(р)-Ф4-О6 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 0,3 | — | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О7 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 0,6 | — | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О8 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,5 | 18 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О9 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | — | 9,5 | 8,6 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| КСВН, не более | 1,15 (до 18 ГГц); 1,2 (18–40) |
| Соединитель | 2,92 мм розетка |
| Материал | латунь с золочением или нержавеющая сталь |
Как выбрать модель
- Сначала выбирают строку СК-О-2,92 по частоте — серия перекрывает до 40 ГГц.
- Соединители СК-О-2,92 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM СК-О-2,92 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-О-2,92?
По таблице исполнений СК-О-2,92: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-О-2,92?
У СК-О-2,92 — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-2,92?
Диапазон серии СК-О-2,92 — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM СК-О-2,92 — техническое описание 291.9 КБ
