Серия разъёмов СВЧ KADAMM СК-ОВ-2,4 — до 50 ГГц, соединители 2,4 мм, 45 моделей

Серия разъёмов СВЧ KADAMM СК-ОВ-2,4 — до 50 ГГц, соединители 2,4 мм, 45 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-ОВ-2,4 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

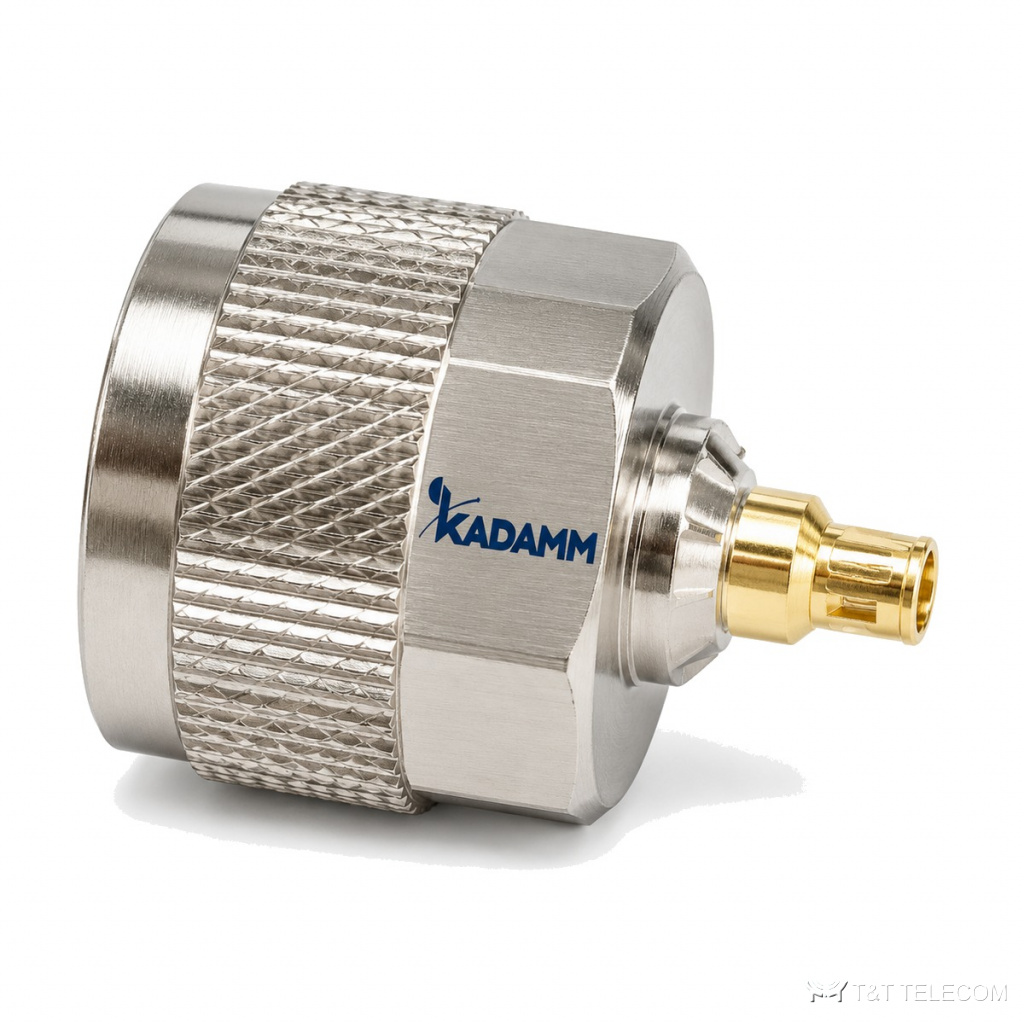

KADAMM СК-ОВ-2,4 — серия из 45 разъёмов СВЧ, до 50 ГГц. СК-ОВ-2,4 устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Параметры СК-ОВ-2,4: диапазон до 50 ГГц; соединители 2,4 мм; КСВН 1,15.

Где применяют

  • Печатные платы СВЧ-модулей — вывод сигнала через СК-ОВ-2,4.
  • Корпуса блоков и измерительной оснастки — СК-ОВ-2,4.
  • Прототипы и опытные образцы СВЧ-устройств — СК-ОВ-2,4.

Исполнения серии СК-ОВ-2,4

АртикулЧастоты, ГГцКСВНСоединительРазмер L, ммРазмер ØD, ммМатериал
KADAMM СК-2,4(в)-Ф2-Н-D64-010–501,152,4 мм вилка100,64пассивированная нержавеющая сталь
KADAMM СК-2,4(в)-Ф2-Н-D64-03———100,64—
KADAMM СК-2,4(в)-Ф2-Н-D64-05———100,64—
KADAMM СК-2,4(в)-Ф2-Н-D86-020–501,152,4 мм вилка8,750,86пассивированная нержавеющая сталь
KADAMM СК-2,4(в)-Ф2-Н-D86-04———8,75 L——
KADAMM СК-2,4(в)-Ф2-Н-D86-060–501,152,4 мм вилка8,750,86пассивированная нержавеющая сталь
KADAMM СК-2,4(в)-Ф4-Н-D64-010–501,152,4 мм вилка100,64пассивированная нержавеющая сталь
KADAMM СК-2,4(в)-Ф4-Н-D64-03———100,64—
KADAMM СК-2,4(в)-Ф4-Н-D86-020–501,152,4 мм вилка8,750,86пассивированная нержавеющая сталь
KADAMM СК-2,4(в)-Ф4-Н-D86-04———8,750,86—
KADAMM СК-2,4(р)-Ф2-Н-D100-050–501,152,4 мм розетка5,51пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D100-120–501,152,4 мм розетка5,51пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D100-19———5,51—
KADAMM СК-2,4(р)-Ф2-Н-D104-060–501,152,4 мм розетка6,341,04пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D104-130–501,152,4 мм розетка6,341,04пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D104-20———6,341,04—
KADAMM СК-2,4(р)-Ф2-Н-D120-070–501,152,4 мм розетка31,2пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D120-140–501,152,4 мм розетка31,2пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D120-210–501,152,4 мм розетка31,2пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D64-010–501,152,4 мм розетка100,64пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D64-020–501,152,4 мм розетка6,840,64пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D64-080–501,152,4 мм розетка100,64пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D64-090–501,152,4 мм розетка6,840,64пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D64-15———100,64—
KADAMM СК-2,4(р)-Ф2-Н-D64-16———6,840,64—
KADAMM СК-2,4(р)-Ф2-Н-D75-030–501,152,4 мм розетка90,75пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D75-100–501,152,4 мм розетка90,75пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D75-17———90,75—
KADAMM СК-2,4(р)-Ф2-Н-D86-040–501,152,4 мм розетка8,750,86пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D86-110–501,152,4 мм розетка8,750,86пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф2-Н-D86-18———8,750,86—
KADAMM СК-2,4(р)-Ф4-Н-D100-050–501,152,4 мм розетка5,51пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф4-Н-D100-12———5,51—
KADAMM СК-2,4(р)-Ф4-Н-D104-060–501,152,4 мм розетка6,341,04пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф4-Н-D104-13———6,341,04—
KADAMM СК-2,4(р)-Ф4-Н-D120-070–501,152,4 мм розетка31,2пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф4-Н-D120-14———31,2—
KADAMM СК-2,4(р)-Ф4-Н-D64-010–501,152,4 мм розетка100,64пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф4-Н-D64-020–501,152,4 мм розетка6,840,64пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф4-Н-D64-08———100,64—
KADAMM СК-2,4(р)-Ф4-Н-D64-09———6,840,64—
KADAMM СК-2,4(р)-Ф4-Н-D75-030–501,152,4 мм розетка90,75пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф4-Н-D75-10———90,75—
KADAMM СК-2,4(р)-Ф4-Н-D86-040–501,152,4 мм розетка8,750,86пассивированная нержавеющая сталь
KADAMM СК-2,4(р)-Ф4-Н-D86-11———8,750,86—

Подбор исполнения

  • Сначала выбирают строку СК-ОВ-2,4 по частоте — серия перекрывает до 50 ГГц.
  • КСВН моделей СК-ОВ-2,4 — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-ОВ-2,4 — 2,4 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM СК-ОВ-2,4 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у СК-ОВ-2,4?
У СК-ОВ-2,4 — 2,4 мм; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СК-ОВ-2,4?
Диапазон серии СК-ОВ-2,4 — до 50 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СК-ОВ-2,4?
К карточке СК-ОВ-2,4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
