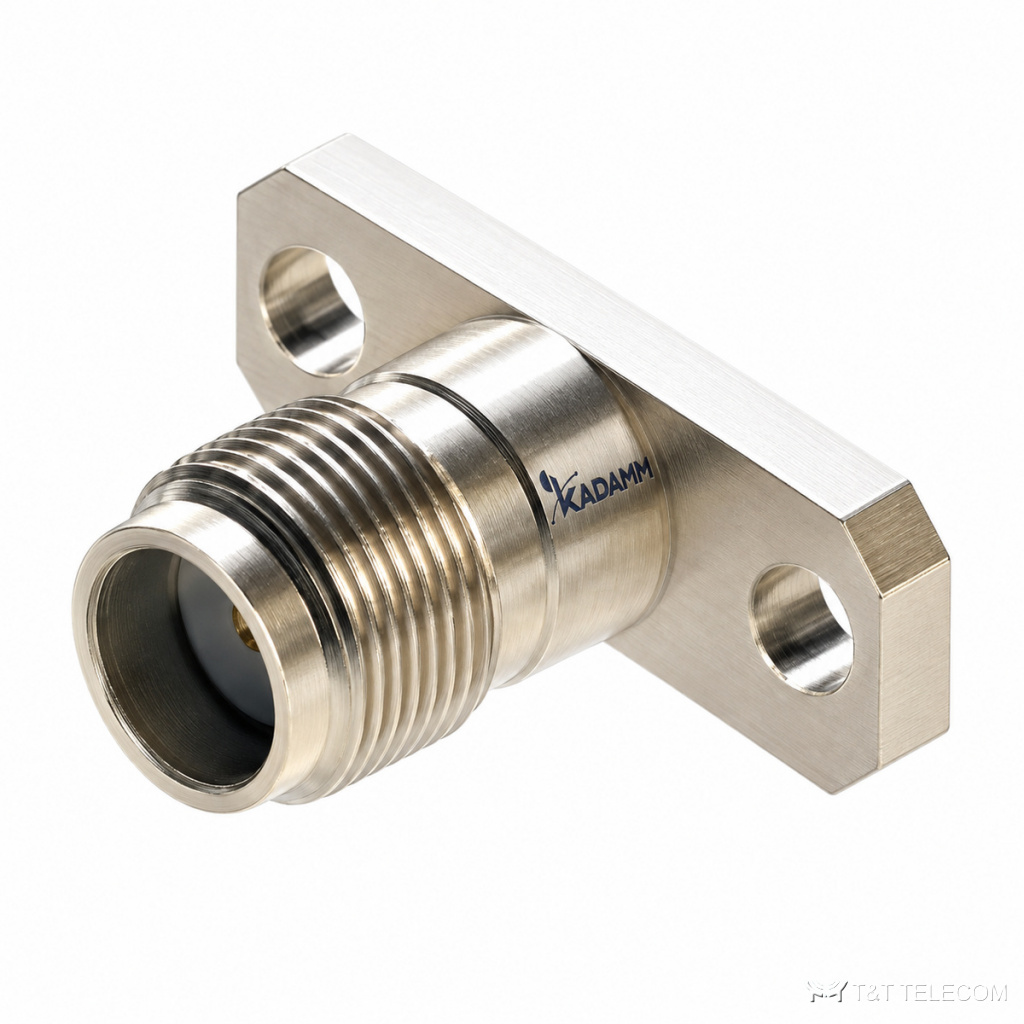

KADAMM СК-О-SMA — серия из 347 разъёмов СВЧ, до 18 ГГц. СК-О-SMA устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Коротко о СК-О-SMA: диапазон до 18 ГГц; соединители SMA; КСВН 1,05–1,06.

Область применения

Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMA.
Корпуса блоков и измерительной оснастки — СК-О-SMA.
Прототипы и опытные образцы СВЧ-устройств — СК-О-SMA.

Исполнения серии СК-О-SMA

Артикул	КСВН	Соединитель	Монтаж	Фланец, отверстий	Длина, мм	Межцентровое расстояние отверстий фланца, мм	Диаметр вывода, мм	Монтажное отверстие, мм
KADAMM СК-SMA(в)-У-Ф4-О1	1,06 + 0,015·f	SMA вилка, угловой	фланцевое, 4 отв.	4	—	8,6	—	Ø6,1
KADAMM СК-SMA(в)-У-Ф4-О2	1,06 + 0,015·f	SMA вилка, угловой	фланцевое, 4 отв.	4	—	8,6	—	Ø4,2
KADAMM СК-SMA(в)-У-Ф4-О3	1,06 + 0,015·f	SMA вилка, угловой	фланцевое, 4 отв.	4	4	8,6	0,8	Ø4,2
KADAMM СК-SMA(в)-У-Ф4-О4	1,06 + 0,015·f	SMA вилка, угловой	фланцевое, 4 отв.	4	2,5	8,6	0,8	Ø4,2
KADAMM СК-SMA(в)-Ф-О1	1,05 + 0,012·f	SMA вилка	фланцевое	—	21	—	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф2-О1	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	25,4	12,2	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф2-О10	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	12,7	12,2	0,8	—
KADAMM СК-SMA(в)-Ф2-О11	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	12,7	12,2	0,5	—
KADAMM СК-SMA(в)-Ф2-О12	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	12,7	12,2	—	—
KADAMM СК-SMA(в)-Ф2-О13	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	19,2	12,2	—	Ø6,2
KADAMM СК-SMA(в)-Ф2-О14	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	17,7	12,2	0,7	Ø6,2
KADAMM СК-SMA(в)-Ф2-О15	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	18,6	12,2	1,3	Ø6,2
KADAMM СК-SMA(в)-Ф2-О16	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	12,7	10,2	—	—
KADAMM СК-SMA(в)-Ф2-О17	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	17,5	12,2	0,5	Ø5,3
KADAMM СК-SMA(в)-Ф2-О18	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	12,9	12,2	—	—
KADAMM СК-SMA(в)-Ф2-О19	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	18,9	12,2	0,9	Ø4,1
KADAMM СК-SMA(в)-Ф2-О2	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	18,7	12,2	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф2-О20	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	19,4	12,2	0,7	Ø4,1
KADAMM СК-SMA(в)-Ф2-О21	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	17,9	12,2	—	—
KADAMM СК-SMA(в)-Ф2-О3	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	20,7	12,2	0,8	Ø4,2
KADAMM СК-SMA(в)-Ф2-О4	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	20,7	12,2	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф2-О5	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	24,7	12,2	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф2-О6	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	20,5	12,2	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф2-О7	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	17,3	12,2	0,4	Ø4,2
KADAMM СК-SMA(в)-Ф2-О8	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	12,7	12,2	0,4	—
KADAMM СК-SMA(в)-Ф2-О9	1,05 + 0,012·f	SMA вилка	фланцевое, 2 отв.	2	12,7	12,2	0,9	—
KADAMM СК-SMA(в)-Ф4-О1	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	17,8	8,6	—	Ø6,1
KADAMM СК-SMA(в)-Ф4-О10	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,7	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О11	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	23,1	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О12	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	25,1	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О13	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	17,3	8,6	0,4	Ø4,2
KADAMM СК-SMA(в)-Ф4-О14	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	24,9	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О15	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	23,9	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О16	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	12,7	8,6	—	Ø2,9
KADAMM СК-SMA(в)-Ф4-О17	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	15,7	8,6	—	Ø4,2
KADAMM СК-SMA(в)-Ф4-О18	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	14,9	8,6	—	Ø4,2
KADAMM СК-SMA(в)-Ф4-О19	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,9	8,6	1,3	Ø6,1
KADAMM СК-SMA(в)-Ф4-О2	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,6	8,6	—	Ø6,1
KADAMM СК-SMA(в)-Ф4-О20	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	19,2	8,6	1,3	Ø6,1
KADAMM СК-SMA(в)-Ф4-О21	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	19,7	8,6	—	Ø6,1
KADAMM СК-SMA(в)-Ф4-О22	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	16,7	8,6	1,3	—
KADAMM СК-SMA(в)-Ф4-О23	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	14,3	8,6	0,9	—
KADAMM СК-SMA(в)-Ф4-О24	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	13,9	8,6	0,8	—
KADAMM СК-SMA(в)-Ф4-О25	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	13,6	8,6	0,5	—
KADAMM СК-SMA(в)-Ф4-О26	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	17,6	8,6	1,0	Ø6,1
KADAMM СК-SMA(в)-Ф4-О27	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	17,2	8,6	0,7	Ø6,1
KADAMM СК-SMA(в)-Ф4-О28	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,4	8,6	1,3	Ø6,1
KADAMM СК-SMA(в)-Ф4-О29	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	15,2	8,6	—	—
KADAMM СК-SMA(в)-Ф4-О3	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	20,2	8,6	—	Ø6,1
KADAMM СК-SMA(в)-Ф4-О30	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	24,8	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О31	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	22,2	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О32	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	30,7	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О33	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,9	8,6	1,3	Ø4,2
KADAMM СК-SMA(в)-Ф4-О34	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,8	8,6	0,8	Ø4,2
KADAMM СК-SMA(в)-Ф4-О35	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	19,2	8,6	—	—
KADAMM СК-SMA(в)-Ф4-О36	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	—	8,6	—	Ø6,1
KADAMM СК-SMA(в)-Ф4-О37	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	19,4	8,6	0,7	Ø4,2
KADAMM СК-SMA(в)-Ф4-О38	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	16,7	8,6	0,6	Ø6,1
KADAMM СК-SMA(в)-Ф4-О39	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,4	8,6	—	Ø6,1
KADAMM СК-SMA(в)-Ф4-О4	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	19,4	8,6	—	Ø6,1
KADAMM СК-SMA(в)-Ф4-О5	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	14	8,6	—	Ø2,9
KADAMM СК-SMA(в)-Ф4-О6	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18	8,6	0,8	Ø2,9
KADAMM СК-SMA(в)-Ф4-О7	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	18,6	8,6	—	Ø4,2
KADAMM СК-SMA(в)-Ф4-О8	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	19,4	8,6	—	Ø4,2
KADAMM СК-SMA(в)-Ф4-О9	1,05 + 0,012·f	SMA вилка	фланцевое, 4 отв.	4	17,6	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Р-О1	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	17	—	0,8	Ø6,4
KADAMM СК-SMA(р)-Р-О10	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	29,5	—	—	—
KADAMM СК-SMA(р)-Р-О11	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	25	—	1,3	—
KADAMM СК-SMA(р)-Р-О12	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	17	—	0,8	Ø6,5
KADAMM СК-SMA(р)-Р-О13	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	—	—	0,5	—
KADAMM СК-SMA(р)-Р-О14	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	1,6	—	0,5	—
KADAMM СК-SMA(р)-Р-О15	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	2,1	—	0,5	—
KADAMM СК-SMA(р)-Р-О16	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	12,6	—	0,6	—
KADAMM СК-SMA(р)-Р-О17	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	12	—	1	—
KADAMM СК-SMA(р)-Р-О18	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	—	—	1,3	—
KADAMM СК-SMA(р)-Р-О19	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	23,5	—	0,8	Ø6,5
KADAMM СК-SMA(р)-Р-О2	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	17,2	—	—	—
KADAMM СК-SMA(р)-Р-О20	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	17	—	0,8	Ø7,1
KADAMM СК-SMA(р)-Р-О21	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	26	—	1,3	—
KADAMM СК-SMA(р)-Р-О22	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	14,75	—	1,27	—
KADAMM СК-SMA(р)-Р-О23	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	12,8	—	0,8	—
KADAMM СК-SMA(р)-Р-О24	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	15,7	—	0,8	—
KADAMM СК-SMA(р)-Р-О25	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	15,5	—	0,5	Ø6,5
KADAMM СК-SMA(р)-Р-О26	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	13	—	0,6	—
KADAMM СК-SMA(р)-Р-О27	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	14,2	—	0,6	—
KADAMM СК-SMA(р)-Р-О28	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	11,8	—	0,6	—
KADAMM СК-SMA(р)-Р-О29	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	16,1	—	0,5	—
KADAMM СК-SMA(р)-Р-О3	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	16,7	—	—	—
KADAMM СК-SMA(р)-Р-О30	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	22,4	—	1,27	—
KADAMM СК-SMA(р)-Р-О31	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	15,5	—	1,3	—
KADAMM СК-SMA(р)-Р-О32	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	17	—	—	—
KADAMM СК-SMA(р)-Р-О33	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	16,6	—	0,5	—
KADAMM СК-SMA(р)-Р-О4	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	16,6	—	0,6	—
KADAMM СК-SMA(р)-Р-О5	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	19,1	—	0,7	—
KADAMM СК-SMA(р)-Р-О6	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	27,5	—	—	—
KADAMM СК-SMA(р)-Р-О7	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	9,4	—	2	—
KADAMM СК-SMA(р)-Р-О8	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	14	—	2	—
KADAMM СК-SMA(р)-Р-О9	1,05 + 0,012·f	SMA розетка	резьбовое (гайка)	—	12,7	—	0,5	—
KADAMM СК-SMA(р)-У-Ф2-О1	1,06 + 0,015·f	SMA розетка, угловой	фланцевое, 2 отв.	2	—	12,2	0,8	—
KADAMM СК-SMA(р)-У-Ф2-О2	1,06 + 0,015·f	SMA розетка, угловой	фланцевое, 2 отв.	2	—	12,2	1,3	—
KADAMM СК-SMA(р)-У-Ф4-О1	1,06 + 0,015·f	SMA розетка, угловой	фланцевое, 4 отв.	4	—	8,6	—	Ø2,9
KADAMM СК-SMA(р)-У-Ф4-О2	1,06 + 0,015·f	SMA розетка, угловой	фланцевое, 4 отв.	4	—	8,6	0,8	Ø4,2
KADAMM СК-SMA(р)-У-Ф4-О3	1,06 + 0,015·f	SMA розетка, угловой	фланцевое, 4 отв.	4	—	8,6	1,3	Ø6,2
KADAMM СК-SMA(р)-У-Ф4-О4	1,06 + 0,015·f	SMA розетка, угловой	фланцевое, 4 отв.	4	—	8,6	—	Ø4,2
KADAMM СК-SMA(р)-У-Ф4-О5	1,06 + 0,015·f	SMA розетка, угловой	фланцевое, 4 отв.	4	—	8,6	1,3	Ø6,1
KADAMM СК-SMA(р)-Ф-О1	1,05 + 0,012·f	SMA розетка	фланцевое	—	—	—	0,5	—
KADAMM СК-SMA(р)-Ф2-О1	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	12,2	—	—
KADAMM СК-SMA(р)-Ф2-О10	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,8	12,2	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф2-О11	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	—	1,3	—
KADAMM СК-SMA(р)-Ф2-О12	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	13,6	12,2	1,3	Ø2,9
KADAMM СК-SMA(р)-Ф2-О13	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	12,1	12,2	1,3	Ø2,9
KADAMM СК-SMA(р)-Ф2-О14	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О15	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	16,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О16	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,7	12,2	1,3	Ø5,3
KADAMM СК-SMA(р)-Ф2-О17	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,5	12,2	—	Ø5,3
KADAMM СК-SMA(р)-Ф2-О18	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	12,2	—	Ø4,1
KADAMM СК-SMA(р)-Ф2-О19	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,6	12,2	0,8	—
KADAMM СК-SMA(р)-Ф2-О2	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	10,2	—	—
KADAMM СК-SMA(р)-Ф2-О20	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	27,5	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О21	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О22	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,6	—
KADAMM СК-SMA(р)-Ф2-О23	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,4	—
KADAMM СК-SMA(р)-Ф2-О24	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	9,6	10,2	0,6	—
KADAMM СК-SMA(р)-Ф2-О25	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	9,6	10,2	0,8	—
KADAMM СК-SMA(р)-Ф2-О26	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О27	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,8	12,2	0,8	Ø2,9
KADAMM СК-SMA(р)-Ф2-О28	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,9	—
KADAMM СК-SMA(р)-Ф2-О29	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,8	—
KADAMM СК-SMA(р)-Ф2-О3	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	9,5	8,9	—	—
KADAMM СК-SMA(р)-Ф2-О30	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,3	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О31	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	16,6	12,2	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф2-О32	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,6	—	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф2-О33	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	19,2	—	0,7	Ø4,2
KADAMM СК-SMA(р)-Ф2-О34	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,1	—	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф2-О35	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,0	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О36	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	25,8	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О37	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	34,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О38	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	27,7	12,2	0,8	—
KADAMM СК-SMA(р)-Ф2-О39	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,1	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О4	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	8,9	—	—
KADAMM СК-SMA(р)-Ф2-О40	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	12,2	1,0	—
KADAMM СК-SMA(р)-Ф2-О41	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,5	—
KADAMM СК-SMA(р)-Ф2-О42	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,1	12,2	0,8	—
KADAMM СК-SMA(р)-Ф2-О43	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О44	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,4	12,2	0,5	—
KADAMM СК-SMA(р)-Ф2-О45	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,0	12,2	0,5	—
KADAMM СК-SMA(р)-Ф2-О46	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	12,2	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф2-О47	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	8,6	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф2-О48	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	16,9	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О49	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,1	—	0,8	—
KADAMM СК-SMA(р)-Ф2-О5	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	9,5	8,6	—	—
KADAMM СК-SMA(р)-Ф2-О50	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,4	—	0,6	—
KADAMM СК-SMA(р)-Ф2-О51	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,6	—	1,0	—
KADAMM СК-SMA(р)-Ф2-О52	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	12,1	12,2	0,8	Ø2,9
KADAMM СК-SMA(р)-Ф2-О53	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	21,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О54	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	81,1	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О55	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	20,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О56	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	40,8	12,2	1,0	—
KADAMM СК-SMA(р)-Ф2-О57	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,8	12,2	0,8	Ø6,1
KADAMM СК-SMA(р)-Ф2-О58	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О59	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	12,6	12,2	—	Ø6,1
KADAMM СК-SMA(р)-Ф2-О6	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	8,6	—	—
KADAMM СК-SMA(р)-Ф2-О60	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15	12,2	—	Ø6,2
KADAMM СК-SMA(р)-Ф2-О61	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,8	12,2	—	Ø6,2
KADAMM СК-SMA(р)-Ф2-О62	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,4	12,2	—	Ø6,2
KADAMM СК-SMA(р)-Ф2-О63	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,6	12,2	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф2-О64	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,6	12,2	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф2-О65	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	16,1	12,2	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф2-О66	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	20,6	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О67	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	19,1	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О68	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	38,6	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О69	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	12,2	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф2-О7	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	27,5	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О70	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	12,6	12,2	—	—
KADAMM СК-SMA(р)-Ф2-О71	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,6	12,2	—	—
KADAMM СК-SMA(р)-Ф2-О72	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	12,2	—	Ø2,9
KADAMM СК-SMA(р)-Ф2-О73	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,1	12,2	—	—
KADAMM СК-SMA(р)-Ф2-О74	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	8,6	—	—
KADAMM СК-SMA(р)-Ф2-О75	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	9,6	8,6	—	—
KADAMM СК-SMA(р)-Ф2-О76	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	19,2	12,2	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О77	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	9,6	12,2	—	—
KADAMM СК-SMA(р)-Ф2-О78	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	17,6	—	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О79	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,6	—	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О8	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	27,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О80	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,8	—	0,5	Ø4,1
KADAMM СК-SMA(р)-Ф2-О81	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	16	—	0,5	Ø4,1
KADAMM СК-SMA(р)-Ф2-О82	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	16,1	—	0,8	Ø4,1
KADAMM СК-SMA(р)-Ф2-О83	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,7	9	—	Ø4,2
KADAMM СК-SMA(р)-Ф2-О84	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,1	12,2	—	—
KADAMM СК-SMA(р)-Ф2-О85	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	12,1	12,2	—	—
KADAMM СК-SMA(р)-Ф2-О86	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	12,6	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О87	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	21,5	10,2	—	—
KADAMM СК-SMA(р)-Ф2-О88	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	9,6	8,8	—	—
KADAMM СК-SMA(р)-Ф2-О89	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	15,6	8,8	1,3	—
KADAMM СК-SMA(р)-Ф2-О9	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	14,8	12,2	1,3	—
KADAMM СК-SMA(р)-Ф2-О90	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	18,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф2-О91	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,5	—
KADAMM СК-SMA(р)-Ф2-О92	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,8	—
KADAMM СК-SMA(р)-Ф2-О93	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	1	—
KADAMM СК-SMA(р)-Ф2-О94	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	0,6	—
KADAMM СК-SMA(р)-Ф2-О95	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	—	—
KADAMM СК-SMA(р)-Ф2-О96	1,05 + 0,012·f	SMA розетка	фланцевое, 2 отв.	2	—	—	1,3	—
KADAMM СК-SMA(р)-Ф4-О1	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	9,5	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О10	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	11,1	8,6	—	Ø2,9
KADAMM СК-SMA(р)-Ф4-О100	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,9	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О101	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	19,3	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О102	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О103	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	13,6	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О104	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	13,6	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О105	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	10,4	8,6	1	Ø2,3
KADAMM СК-SMA(р)-Ф4-О106	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,6	8,6	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф4-О107	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,8	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О108	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,6	8,6	—	Ø5,1
KADAMM СК-SMA(р)-Ф4-О109	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	25,1	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О11	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	10,6	8,6	—	Ø2,9
KADAMM СК-SMA(р)-Ф4-О110	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	20,6	—	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О111	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	34,3	—	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О112	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	30,2	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О113	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	55,6	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О114	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	27,6	8,6	2,9	—
KADAMM СК-SMA(р)-Ф4-О115	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,8	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О116	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	19,6	8,6	3,8	—
KADAMM СК-SMA(р)-Ф4-О117	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	30	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О118	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	24,6	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О119	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,2	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О12	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О120	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	36,6	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О121	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	20	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О122	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	23,6	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О123	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,6	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О124	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	28,6	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О125	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	30,6	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О126	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	11,6	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О127	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	9,6	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О128	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	4	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О129	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	6	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О13	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	20,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О130	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	8	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О131	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,2	6,4	—	Ø5,1
KADAMM СК-SMA(р)-Ф4-О132	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,8	6,5	1	—
KADAMM СК-SMA(р)-Ф4-О133	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	9,6	6	—	—
KADAMM СК-SMA(р)-Ф4-О134	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,9	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О135	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,8	8,6	0,8	—
KADAMM СК-SMA(р)-Ф4-О136	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	53,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О137	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,6	12,7	1,3	—
KADAMM СК-SMA(р)-Ф4-О138	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	12,1	6	—	—
KADAMM СК-SMA(р)-Ф4-О139	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,6	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О14	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,6	8,6	1,3	Ø5,2
KADAMM СК-SMA(р)-Ф4-О140	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	—	—	—
KADAMM СК-SMA(р)-Ф4-О141	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	—	0,6	—
KADAMM СК-SMA(р)-Ф4-О142	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	—	0,6	—
KADAMM СК-SMA(р)-Ф4-О143	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	—	0,8	—
KADAMM СК-SMA(р)-Ф4-О144	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	—	1,3	—
KADAMM СК-SMA(р)-Ф4-О145	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	—	0,8	—
KADAMM СК-SMA(р)-Ф4-О15	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,3	8,6	1,0	Ø4,2
KADAMM СК-SMA(р)-Ф4-О16	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,5	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О17	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,3	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О18	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,9	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О19	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,1	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О2	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О20	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,1	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О21	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,3	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О22	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	2,0	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О23	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	3,0	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О24	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,6	8,6	1,3	Ø6,1
KADAMM СК-SMA(р)-Ф4-О25	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,8	8,6	1,3	Ø6,1
KADAMM СК-SMA(р)-Ф4-О26	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	27,6	8,6	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф4-О27	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,2	8,6	0,4	Ø4,2
KADAMM СК-SMA(р)-Ф4-О28	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	21,6	8,6	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф4-О29	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	—	Ø2,9
KADAMM СК-SMA(р)-Ф4-О3	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	9,5	6,35	—	—
KADAMM СК-SMA(р)-Ф4-О30	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О31	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,1	8,6	—	Ø4,5
KADAMM СК-SMA(р)-Ф4-О32	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О33	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	12,7	—	Ø2,9
KADAMM СК-SMA(р)-Ф4-О34	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,6	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О35	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,6	8,6	—	Ø5,2
KADAMM СК-SMA(р)-Ф4-О36	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,3	8,6	0,6	Ø4,2
KADAMM СК-SMA(р)-Ф4-О37	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,5	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О38	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,3	8,6	2,1	—
KADAMM СК-SMA(р)-Ф4-О39	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	19,1	8,6	4,1	Ø4,2
KADAMM СК-SMA(р)-Ф4-О4	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	6,35	—	—
KADAMM СК-SMA(р)-Ф4-О40	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	11,2	8,6	0,9	Ø2,9
KADAMM СК-SMA(р)-Ф4-О41	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	10,8	8,6	0,8	Ø2,9
KADAMM СК-SMA(р)-Ф4-О42	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	10,3	8,6	0,6	Ø2,9
KADAMM СК-SMA(р)-Ф4-О43	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,5	8,6	1,0	Ø6,1
KADAMM СК-SMA(р)-Ф4-О44	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	12,6	8,6	0,8	Ø2,9
KADAMM СК-SMA(р)-Ф4-О45	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,3	8,6	0,7	—
KADAMM СК-SMA(р)-Ф4-О46	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,5	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О47	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	27,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О48	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	11,1	8,6	0,7	Ø2,9
KADAMM СК-SMA(р)-Ф4-О49	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,1	8,6	0,5	Ø2,9
KADAMM СК-SMA(р)-Ф4-О5	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	9,5	5,64	—	—
KADAMM СК-SMA(р)-Ф4-О50	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,1	8,6	0,7	—
KADAMM СК-SMA(р)-Ф4-О51	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,1	8,6	0,8	—
KADAMM СК-SMA(р)-Ф4-О52	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,8	8,6	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф4-О53	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,1	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О54	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,2	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О55	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	0,9	—
KADAMM СК-SMA(р)-Ф4-О56	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	0,8	—
KADAMM СК-SMA(р)-Ф4-О57	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	0,5	—
KADAMM СК-SMA(р)-Ф4-О58	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	24,3	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О59	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	19,1	8,6	1,4	—
KADAMM СК-SMA(р)-Ф4-О6	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	5,64	—	—
KADAMM СК-SMA(р)-Ф4-О60	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,0	8,6	1,3	Ø6,1
KADAMM СК-SMA(р)-Ф4-О61	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,1	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О62	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,6	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О63	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	17,1	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О64	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	17,6	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О65	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	12,1	8,6	—	—
KADAMM СК-SMA(р)-Ф4-О66	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	10,2	8,6	1,0	Ø2,9
KADAMM СК-SMA(р)-Ф4-О67	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	—	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О68	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,6	8,6	0,8	Ø6,1
KADAMM СК-SMA(р)-Ф4-О69	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,6	8,6	1,0	Ø6,1
KADAMM СК-SMA(р)-Ф4-О7	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	17,6	8,6	—	Ø2,9
KADAMM СК-SMA(р)-Ф4-О70	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,6	8,6	1,0	Ø6,1
KADAMM СК-SMA(р)-Ф4-О71	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	22,6	8,6	1,0	Ø6,1
KADAMM СК-SMA(р)-Ф4-О72	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,1	8,6	0,7	Ø6,1
KADAMM СК-SMA(р)-Ф4-О73	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,6	8,6	1,3	Ø6,1
KADAMM СК-SMA(р)-Ф4-О74	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,4	8,6	—	Ø6,1
KADAMM СК-SMA(р)-Ф4-О75	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,8	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О76	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	39,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О77	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	46,6	8,6	1,3	Ø4,2
KADAMM СК-SMA(р)-Ф4-О78	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,6	8,6	1	—
KADAMM СК-SMA(р)-Ф4-О79	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О8	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	12,0	8,6	—	Ø2,9
KADAMM СК-SMA(р)-Ф4-О80	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,6	8,6	0,8	—
KADAMM СК-SMA(р)-Ф4-О81	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,4	8,6	0,5	—
KADAMM СК-SMA(р)-Ф4-О82	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14,4	8,6	0,6	—
KADAMM СК-SMA(р)-Ф4-О83	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	17,1	8,6	6	—
KADAMM СК-SMA(р)-Ф4-О84	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	21,2	8,6	6	—
KADAMM СК-SMA(р)-Ф4-О85	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	13,3	8,6	4,1	—
KADAMM СК-SMA(р)-Ф4-О86	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,2	8,6	0,8	Ø5,5
KADAMM СК-SMA(р)-Ф4-О87	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,3	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О88	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14	12	1,3	Ø6,1
KADAMM СК-SMA(р)-Ф4-О89	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	23,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О9	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	12,1	8,6	—	Ø2,9
KADAMM СК-SMA(р)-Ф4-О90	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	24,1	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О91	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О92	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	17	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О93	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	33,6	8,6	1,3	—
KADAMM СК-SMA(р)-Ф4-О94	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,5	8,6	0,8	Ø4,2
KADAMM СК-SMA(р)-Ф4-О95	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	14	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О96	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	15,1	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О97	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	16	8,6	—	Ø6,2
KADAMM СК-SMA(р)-Ф4-О98	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	20,8	8,6	—	Ø4,2
KADAMM СК-SMA(р)-Ф4-О99	1,05 + 0,012·f	SMA розетка	фланцевое, 4 отв.	4	18,8	8,6	—	Ø4,2

Общие характеристики

Параметр	Значение
Диапазон частот, ГГц	0–18
Материал	латунь с золочением или нержавеющая сталь

На что смотреть при выборе

Сначала выбирают строку СК-О-SMA по частоте — серия перекрывает до 18 ГГц.
КСВН моделей СК-О-SMA — от 1,05 до 1,06: чем ниже, тем меньше отражение в тракте.
Соединители СК-О-SMA — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM СК-О-SMA подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у СК-О-SMA?
У СК-О-SMA — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СК-О-SMA?
Диапазон серии СК-О-SMA — до 18 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СК-О-SMA?
К карточке СК-О-SMA приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

← Назад в раздел
