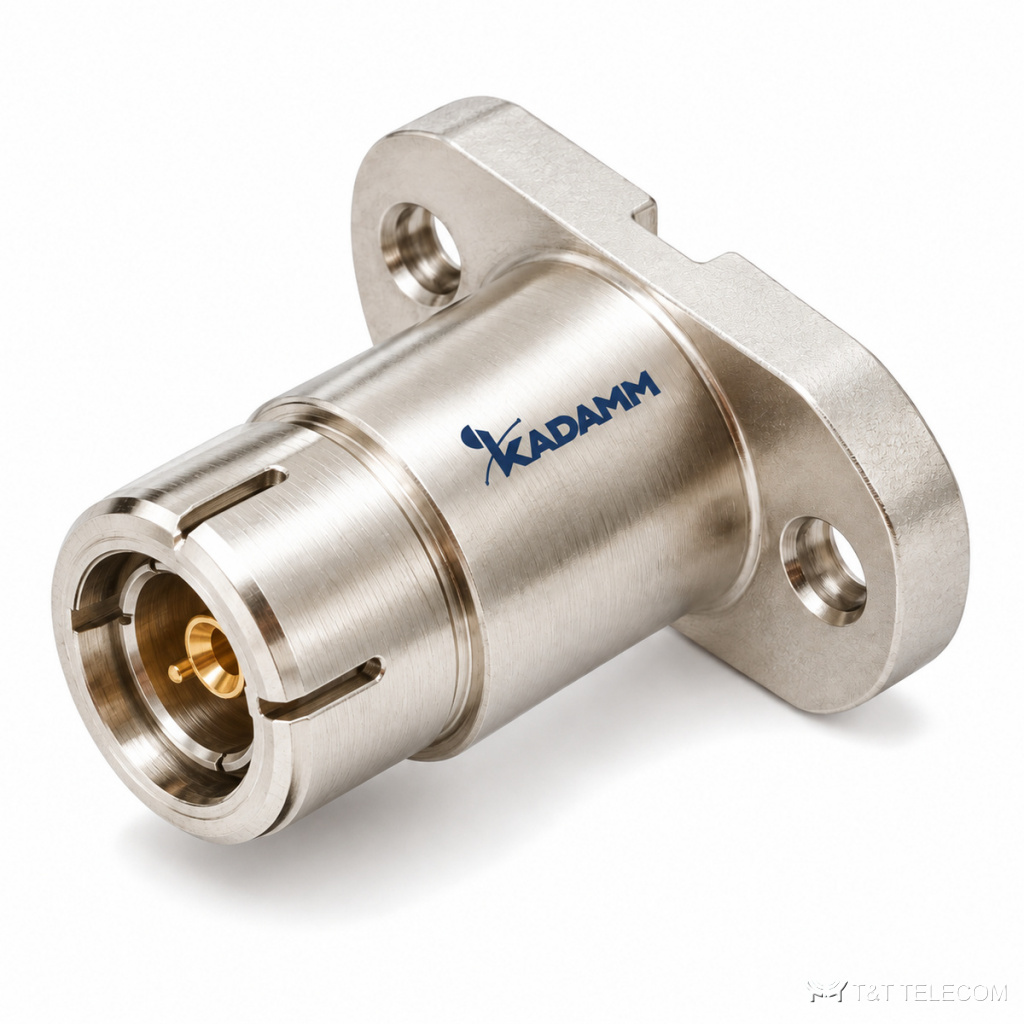

KADAMM СК-МВ-SMP-ОФ — серия из 8 разъёмов СВЧ, до 40 ГГц. СК-МВ-SMP-ОФ устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Параметры СК-МВ-SMP-ОФ: диапазон до 40 ГГц; соединители SMP; КСВН 1,25–1,3.
Для каких задач
- Печатные платы СВЧ-модулей — вывод сигнала через СК-МВ-SMP-ОФ.
- Корпуса блоков и измерительной оснастки — СК-МВ-SMP-ОФ.
- Прототипы и опытные образцы СВЧ-устройств — СК-МВ-SMP-ОФ.
Исполнения серии СК-МВ-SMP-ОФ
| Артикул | Частоты, ГГц | КСВН | Соединитель | Материал | Размер ØD, мм | Размер L1, мм | Размер L2, мм | Размер L3, мм | Размер L4, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM СК-MB-M38-01-1 | — | — | — | — | — | — | — | — | — |
| KADAMM СК-MB-M38-03-2 | — | — | — | — | — | — | — | — | — |
| KADAMM СК-MO-M38-01 | 0–40 | 1,25 | SMP вилка | ковар | 4,2 | 4,55 | 1,5 | 1,8 | 1,75 |
| KADAMM СК-MO-M38-02 | 0–40 | 1,25 | SMP вилка | ковар | 3,7 | 3,6 | 1,5 | 2,8 | 1,9 |
| KADAMM СК-MO-M38-03 | 0–40 | 1,25 | SMP вилка | ковар | 3,7 | 3,6 | 1,6 | 1,6 | - |
| KADAMM СК-MO-M38-04 | 0–40 | 1,25 | SMP вилка | ковар | 4,9 | 1,5 | — | — | — |
| KADAMM СК-MO-M38-05 | 0–40 | 1,25 | SMP вилка | ковар | 4,9 | 3,5 | — | — | — |
| KADAMM СК-MYB-M38-01 | 0–40 | 1,3 | SMP вилка | ковар с золочением | — | — | — | — | — |
Подбор исполнения
- Сначала выбирают строку СК-МВ-SMP-ОФ по частоте — серия перекрывает до 40 ГГц.
- КСВН моделей СК-МВ-SMP-ОФ — от 1,25 до 1,3: чем ниже, тем меньше отражение в тракте.
- Соединители СК-МВ-SMP-ОФ — SMP; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM СК-МВ-SMP-ОФ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СК-МВ-SMP-ОФ?
К карточке СК-МВ-SMP-ОФ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-МВ-SMP-ОФ?
По таблице исполнений СК-МВ-SMP-ОФ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-МВ-SMP-ОФ?
У СК-МВ-SMP-ОФ — SMP; точный тип и пол разъёма указан в таблице для каждой модели.
