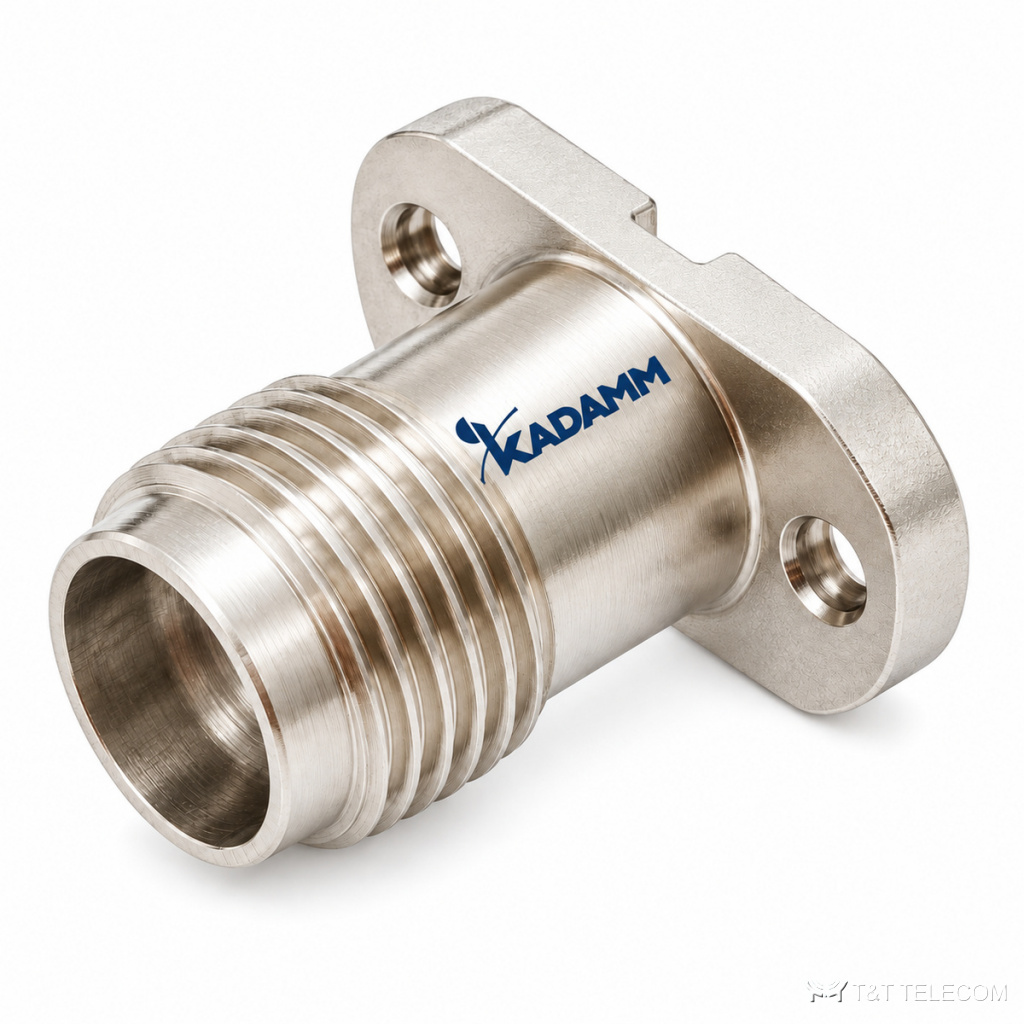

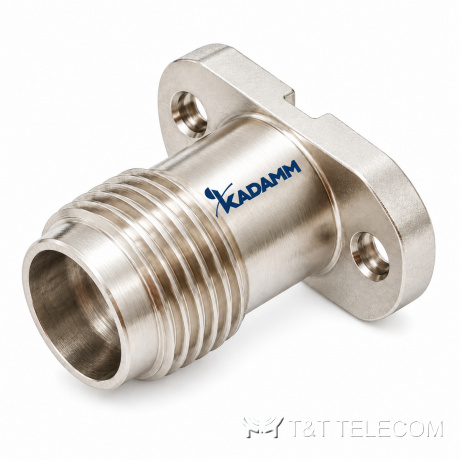

Серия разъёмов СВЧ KADAMM СК-С-SSMA — до 40 ГГц, соединители SSMA, 55 моделей

Серия разъёмов СВЧ KADAMM СК-С-SSMA — до 40 ГГц, соединители SSMA, 55 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-С-SSMA — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM СК-С-SSMA — серия из 55 разъёмов СВЧ, до 40 ГГц. СК-С-SSMA устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Коротко о СК-С-SSMA: диапазон до 40 ГГц; соединители SSMA.

Область применения

  • Печатные платы СВЧ-модулей — вывод сигнала через СК-С-SSMA.
  • Корпуса блоков и измерительной оснастки — СК-С-SSMA.
  • Прототипы и опытные образцы СВЧ-устройств — СК-С-SSMA.

Исполнения серии СК-С-SSMA

АртикулСоединительРазмер ØD, мм
KADAMM СК-SSMA(в)-Ф2-Н-S23-01SSMA вилка0,23
KADAMM СК-SSMA(в)-Ф2-Н-S23-02SSMA вилка0,23
KADAMM СК-SSMA(в)-Ф2-Н-S30-01SSMA вилка0,3
KADAMM СК-SSMA(в)-Ф2-Н-S30-02SSMA вилка0,3
KADAMM СК-SSMA(в)-Ф2-Н-S38-01SSMA вилка0,38
KADAMM СК-SSMA(в)-Ф2-Н-S38-02SSMA вилка0,38
KADAMM СК-SSMA(в)-Ф2-Н-S46-01SSMA вилка0,46
KADAMM СК-SSMA(в)-Ф2-Н-S46-02SSMA вилка0,46
KADAMM СК-SSMA(в)-Ф2-Н-S51-01SSMA вилка0,51
KADAMM СК-SSMA(в)-Ф2-Н-S51-02SSMA вилка0,51
KADAMM СК-SSMA(в)-Ф4-Н-S23-01SSMA вилка0,23
KADAMM СК-SSMA(в)-Ф4-Н-S30-01SSMA вилка0,3
KADAMM СК-SSMA(в)-Ф4-Н-S38-01SSMA вилка0,38
KADAMM СК-SSMA(в)-Ф4-Н-S46-01SSMA вилка0,46
KADAMM СК-SSMA(в)-Ф4-Н-S51-01SSMA вилка0,51
KADAMM СК-SSMA(р)-Ф2-Н-S23-01SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф2-Н-S23-02SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф2-Н-S23-03SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф2-Н-S23-04SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф2-Н-S23-05SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф2-Н-S30-01SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф2-Н-S30-02SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф2-Н-S30-03SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф2-Н-S30-04SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф2-Н-S30-05SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф2-Н-S38-01SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф2-Н-S38-02SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф2-Н-S38-03SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф2-Н-S38-04SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф2-Н-S38-05SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф2-Н-S46-01SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф2-Н-S46-02SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф2-Н-S46-03SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф2-Н-S46-04SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф2-Н-S46-05SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф2-Н-S51-01SSMA розетка0,51
KADAMM СК-SSMA(р)-Ф2-Н-S51-02SSMA розетка0,51
KADAMM СК-SSMA(р)-Ф2-Н-S51-03SSMA розетка0,51
KADAMM СК-SSMA(р)-Ф2-Н-S51-04SSMA розетка0,51
KADAMM СК-SSMA(р)-Ф2-Н-S51-05SSMA розетка0,51
KADAMM СК-SSMA(р)-Ф4-Н-S23-01SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф4-Н-S23-02SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф4-Н-S23-03SSMA розетка0,23
KADAMM СК-SSMA(р)-Ф4-Н-S30-01SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф4-Н-S30-02SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф4-Н-S30-03SSMA розетка0,3
KADAMM СК-SSMA(р)-Ф4-Н-S38-01SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф4-Н-S38-02SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф4-Н-S38-03SSMA розетка0,38
KADAMM СК-SSMA(р)-Ф4-Н-S46-01SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф4-Н-S46-02SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф4-Н-S46-03SSMA розетка0,46
KADAMM СК-SSMA(р)-Ф4-Н-S51-01SSMA розетка0,51
KADAMM СК-SSMA(р)-Ф4-Н-S51-02SSMA розетка0,51
KADAMM СК-SSMA(р)-Ф4-Н-S51-03SSMA розетка0,51

Общие характеристики

ПараметрЗначение
Диапазон частот, ГГц0–40
КСВН, не более1,2
Материалпассивированная нержавеющая сталь

Как выбрать модель

  • Полоса модели СК-С-SSMA должна перекрывать рабочие частоты (серия: до 40 ГГц).
  • Соединители СК-С-SSMA — SSMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СК-С-SSMA по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у СК-С-SSMA?
У СК-С-SSMA — SSMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СК-С-SSMA?
Диапазон серии СК-С-SSMA — до 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СК-С-SSMA?
К карточке СК-С-SSMA приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
