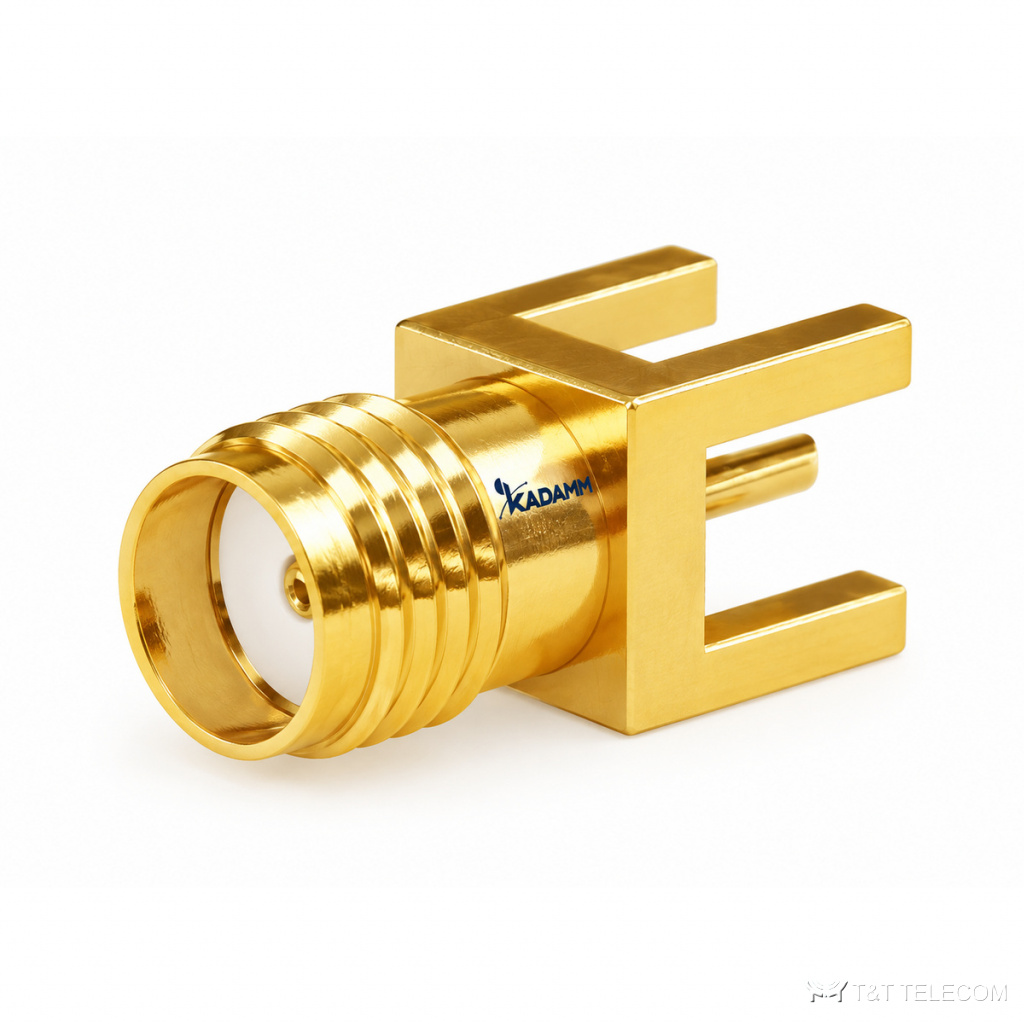

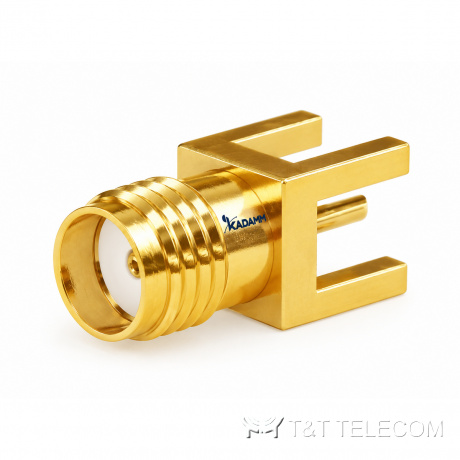

Серия разъёмов СВЧ KADAMM СК-ПП — до 65 ГГц, соединители SMP, 43 модели

Name: Серия разъёмов СВЧ KADAMM СК-ПП — до 65 ГГц, соединители SMP, 43 модели
Brand: KADAMM
SKU: KADAMM СК-ПП

Разъёмы СВЧ

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM СК-ПП — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM СК-ПП — серия из 43 разъёмов СВЧ, до 65 ГГц. Разъёмы СК-ПП рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-ПП: диапазон до 65 ГГц; соединители SMP; КСВН 1,05–1,6.

Для каких задач

Печатные платы СВЧ-модулей — вывод сигнала через СК-ПП.
Корпуса блоков и измерительной оснастки — СК-ПП.
Прототипы и опытные образцы СВЧ-устройств — СК-ПП.

Исполнения серии СК-ПП

Артикул	Частоты, ГГц	КСВН	Соединитель	Материал	Фланец, отверстий	Диаметр вывода, мм
KADAMM СК-BMA(в)-П-О1	0–18	1,15 + 0,012·f	BMA вилка	по исполнению (G — нержавеющая сталь)	4	1,3
KADAMM СК-BMA(в)-У-П-О1	0–18	1,15 + 0,012·f	BMA вилка, угловой	по исполнению (G — нержавеющая сталь)	4	—
KADAMM СК-SBMA(в)-П-О1	0–28	1,05 + 0,012·f	SBMA вилка	латунь (золочение или никелирование) или нержавеющая сталь	4	—
KADAMM СК-SBMA(в)-У-П-О1	0–28 (угловые 0–18)	1,06 + 0,015·f	SBMA вилка, угловой	латунь (золочение или никелирование) или нержавеющая сталь	4	—
KADAMM СК-SMA(в)-П-О1	0–18	1,05 + 0,012·f	SMA вилка	латунь с золочением или нержавеющая сталь	4	—
KADAMM СК-SMA(в)-У-П-О1	0–18	1,06 + 0,015·f	SMA вилка, угловой	латунь с золочением или нержавеющая сталь	4	—
KADAMM СК-SMA(р)-П-О1	0–18	1,05 + 0,012·f	SMA розетка	латунь с золочением или нержавеющая сталь	4	—
KADAMM СК-SMA(р)-П-О2	0–18	1,05 + 0,012·f	SMA розетка	латунь с золочением или нержавеющая сталь	4	0,8
KADAMM СК-SMA(р)-П-О3	0–18	1,05 + 0,012·f	SMA розетка	латунь с золочением или нержавеющая сталь	—	—
KADAMM СК-SMA(р)-П-О4	0–18	1,05 + 0,012·f	SMA розетка	латунь с золочением или нержавеющая сталь	—	1,3
KADAMM СК-SMA(р)-У-П-О1	0–18	1,06 + 0,015·f	SMA розетка, угловой	латунь с золочением или нержавеющая сталь	4	1,3
KADAMM СК-SMA(р)-У-П-О2	0–18	1,06 + 0,015·f	SMA розетка, угловой	латунь с золочением или нержавеющая сталь	—	1,3
KADAMM СК-SMB(в)-П-О1	0–4	1,3	SMB вилка	латунь (золочение или никелирование) или нержавеющая сталь	—	1
KADAMM СК-SMB(в)-П-О2	0–4	1,3	SMB вилка	латунь (золочение или никелирование) или нержавеющая сталь	—	—
KADAMM СК-SMB(в)-П-О3	0–4	1,3	SMB вилка	латунь (золочение или никелирование) или нержавеющая сталь	—	—
KADAMM СК-SMB(в)-У-П-О1	0–4	1,5	SMB вилка, угловой	латунь (золочение или никелирование) или нержавеющая сталь	—	1
KADAMM СК-SMB(р)-П-О1	0–4	1,3	SMB розетка	латунь (золочение или никелирование) или нержавеющая сталь	—	1
KADAMM СК-SMB(р)-П-О2	0–4	1,3	SMB розетка	латунь (золочение или никелирование) или нержавеющая сталь	—	—
KADAMM СК-SMB(р)-У-П-О1	0–4	1,5	SMB розетка, угловой	латунь (золочение или никелирование) или нержавеющая сталь	—	—
KADAMM СК-SMP(в)-П-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	0,7
KADAMM СК-SMP(в)-П-О2	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	0,4
KADAMM СК-SMP(в)-П-О3	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	0,38
KADAMM СК-SMP(в)-П-О4	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	0,6
KADAMM СК-SMP(в)-П-О5	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	—
KADAMM СК-SMP(в)-П-О6	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	0,4
KADAMM СК-SMP(в)-П-О7	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	—
KADAMM СК-SMP(в)-У-П-О1	0–40	1,3 (до 18 ГГц); 1,4 (18–26,5)	SMP вилка, угловой	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	—
KADAMM СК-SMP(в)-У-П-О2	0–40	1,3 (до 18 ГГц); 1,4 (18–26,5)	SMP вилка, угловой	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	0,7
KADAMM СК-SMP(р)-П-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP розетка	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	—
KADAMM СК-SSMA(р)-П-О1	0–30	1,05 + 0,012·f	SSMA розетка	латунь с золочением или нержавеющая сталь	4	0,88
KADAMM СК-SSMA(р)-У-П-О1	0–30 (угловые 0–18)	1,06 + 0,015·f	SSMA розетка, угловой	латунь с золочением или нержавеющая сталь	4	—
KADAMM СК-SSMB(в)-П-О1	0–3	1,3	SSMB вилка	латунь (золочение или никелирование) или нержавеющая сталь	—	—
KADAMM СК-SSMB(в)-У-П-О1	0–3	1,5	SSMB вилка, угловой	латунь (золочение или никелирование) или нержавеющая сталь	—	—
KADAMM СК-SSMB(р)-У-П-О1	0–3	1,5	SSMB розетка, угловой	латунь (золочение или никелирование) или нержавеющая сталь	—	—
KADAMM СК-SSMP(в)-П-О1	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	—
KADAMM СК-SSMP(в)-П-О2	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	0,7
KADAMM СК-SSMP(в)-П-О3	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	—
KADAMM СК-SSMP(в)-П-О4	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	—
KADAMM СК-SSMP(в)-П-О5	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	0,5
KADAMM СК-SSMP(в)-П-О6	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	0,9
KADAMM СК-SSMP(в)-У-П-О1	0–65	1,3 (до 18 ГГц)	SSMP (SMPM) вилка, угловой	латунь (золочение или никелирование), нержавеющая сталь или ковар	—	—
KADAMM СК-SSMP(р)-П-О1	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) розетка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	—
KADAMM СК-SSMP(р)-П-О2	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) розетка	латунь (золочение или никелирование), нержавеющая сталь или ковар	4	0,7

Общие характеристики

Параметр	Значение
Монтаж	на печатную плату

Подбор исполнения

Сначала выбирают строку СК-ПП по частоте — серия перекрывает до 65 ГГц.
КСВН моделей СК-ПП — от 1,05 до 1,6: чем ниже, тем меньше отражение в тракте.
Соединители СК-ПП — SMP; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СК-ПП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии СК-ПП?
По таблице исполнений СК-ПП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у СК-ПП?
У СК-ПП — SMP; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия СК-ПП?
Диапазон серии СК-ПП — до 65 ГГц; полоса конкретной модели — в таблице исполнений.
