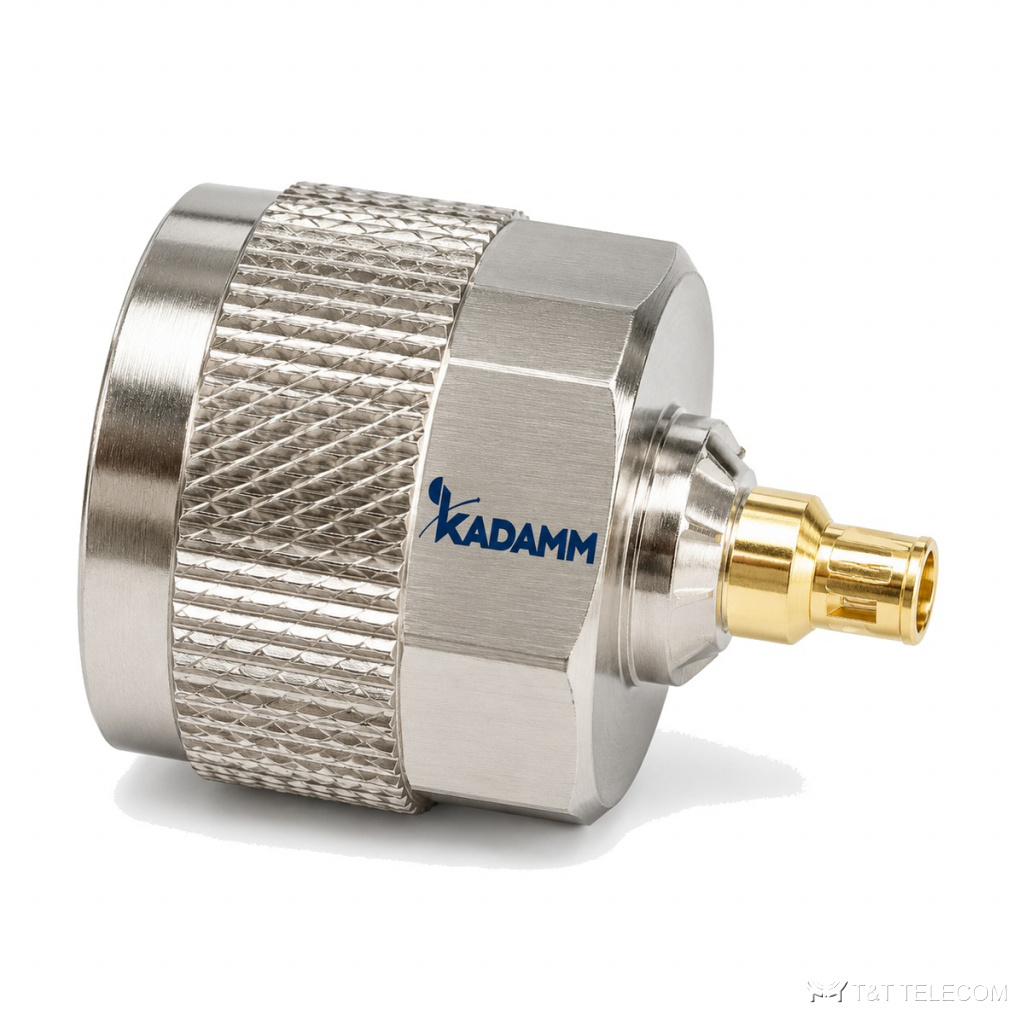

Серия разъёмов СВЧ KADAMM СК-ОВ-SMA — до 27 ГГц, соединители SMA, 32 модели

Серия разъёмов СВЧ KADAMM СК-ОВ-SMA — до 27 ГГц, соединители SMA, 32 модели
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-ОВ-SMA — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM СК-ОВ-SMA: серия из 32 разъёмов СВЧ, до 27 ГГц. Разъёмы СК-ОВ-SMA рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-ОВ-SMA: диапазон до 27 ГГц; соединители SMA; КСВН 1,15.

Область применения

  • Корпуса блоков и измерительной оснастки — СК-ОВ-SMA.
  • Прототипы и опытные образцы СВЧ-устройств — СК-ОВ-SMA.
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-ОВ-SMA.

Исполнения серии СК-ОВ-SMA

АртикулЧастоты, ГГцКСВНРазмер ØD, ммРазмер L, мм
KADAMM СК-SMA(р)-Н-D175-010–27———
KADAMM СК-SMA(р)-Ф2-Н-D127-130–26,51,151,272,3
KADAMM СК-SMA(р)-Ф2-Н-D127-140–26,51,151,272,3
KADAMM СК-SMA(р)-Ф2-Н-D127-150–26,51,151,272,3
KADAMM СК-SMA(р)-Ф2-Н-D127-160–26,51,151,272,3
KADAMM СК-SMA(р)-Ф2-Н-D64-010–26,51,150,6418
KADAMM СК-SMA(р)-Ф2-Н-D64-040–26,51,150,6418
KADAMM СК-SMA(р)-Ф2-Н-D64-070–26,51,150,6418
KADAMM СК-SMA(р)-Ф2-Н-D64-100–26,51,150,6418
KADAMM СК-SMA(р)-Ф2-Н-D87-020–26,51,150,8726
KADAMM СК-SMA(р)-Ф2-Н-D87-030–26,51,150,8710,92
KADAMM СК-SMA(р)-Ф2-Н-D87-050–26,51,150,8726
KADAMM СК-SMA(р)-Ф2-Н-D87-060–26,51,150,8710,92
KADAMM СК-SMA(р)-Ф2-Н-D87-080–26,51,150,8726
KADAMM СК-SMA(р)-Ф2-Н-D87-090–26,51,150,8710,92
KADAMM СК-SMA(р)-Ф2-Н-D87-110–26,51,150,8726
KADAMM СК-SMA(р)-Ф2-Н-D87-120–26,51,150,8710,92
KADAMM СК-SMA(р)-Ф4-Н-D127-130–26,51,151,272,3
KADAMM СК-SMA(р)-Ф4-Н-D127-140–26,51,151,272,3
KADAMM СК-SMA(р)-Ф4-Н-D127-150–26,51,151,272,3
KADAMM СК-SMA(р)-Ф4-Н-D64-010–26,51,150,6418
KADAMM СК-SMA(р)-Ф4-Н-D64-040–26,51,150,6418
KADAMM СК-SMA(р)-Ф4-Н-D64-070–26,51,150,6418
KADAMM СК-SMA(р)-Ф4-Н-D64-100–26,51,150,6418
KADAMM СК-SMA(р)-Ф4-Н-D87-020–26,51,150,8726
KADAMM СК-SMA(р)-Ф4-Н-D87-030–26,51,150,8710,92
KADAMM СК-SMA(р)-Ф4-Н-D87-050–26,51,150,8726
KADAMM СК-SMA(р)-Ф4-Н-D87-060–26,51,150,8710,92
KADAMM СК-SMA(р)-Ф4-Н-D87-080–26,51,150,8726
KADAMM СК-SMA(р)-Ф4-Н-D87-090–26,51,150,8710,92
KADAMM СК-SMA(р)-Ф4-Н-D87-110–26,51,150,8726
KADAMM СК-SMA(р)-Ф4-Н-D87-120–26,51,150,8710,92

Общие характеристики

ПараметрЗначение
СоединительSMA розетка
Материалпассивированная нержавеющая сталь

На что смотреть при выборе

  • Сначала выбирают строку СК-ОВ-SMA по частоте — серия перекрывает до 27 ГГц.
  • КСВН моделей СК-ОВ-SMA — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-ОВ-SMA — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СК-ОВ-SMA по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на СК-ОВ-SMA?
К карточке СК-ОВ-SMA приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии СК-ОВ-SMA?
По таблице исполнений СК-ОВ-SMA: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у СК-ОВ-SMA?
У СК-ОВ-SMA — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
