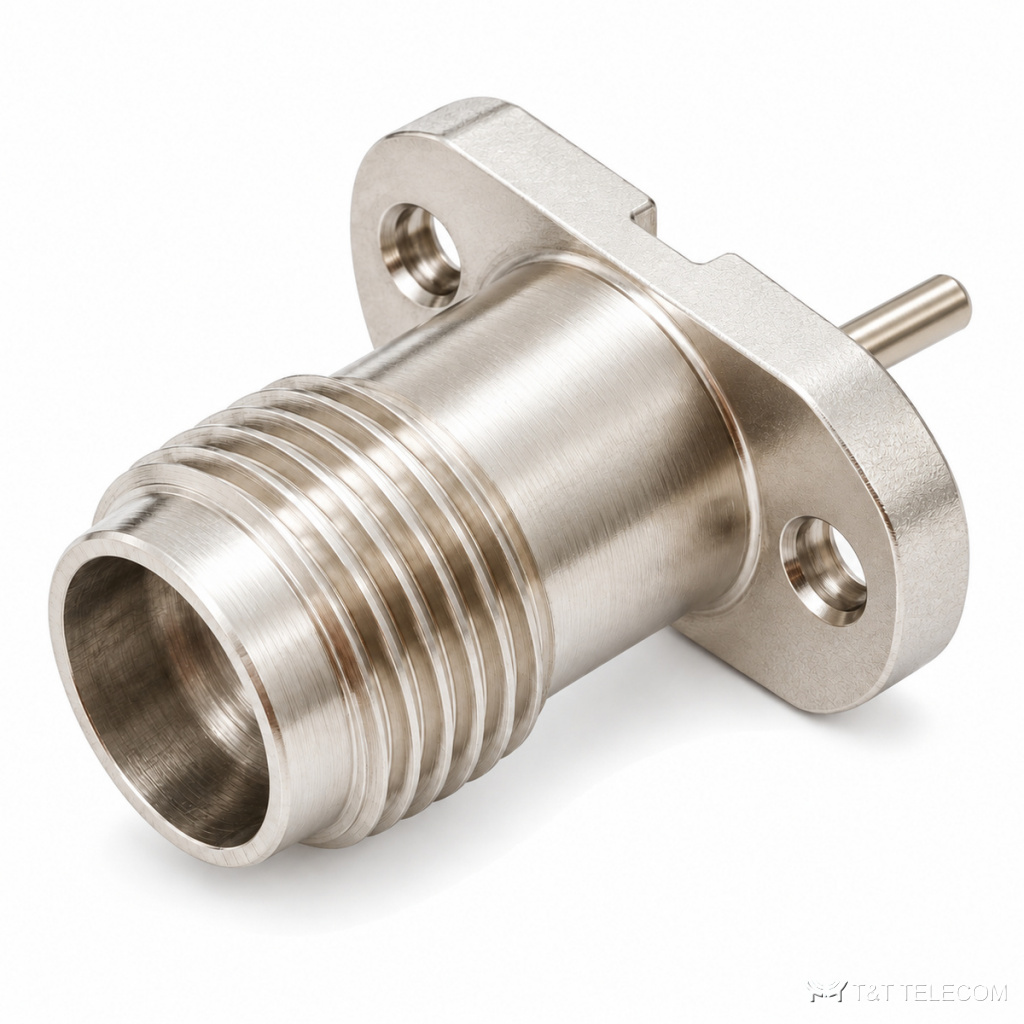

KADAMM СК-МВ-2,4: серия из 10 разъёмов СВЧ, до 50 ГГц. Разъёмы СК-МВ-2,4 рассчитаны на работу в широкой полосе с малыми отражениями. Основное о СК-МВ-2,4: диапазон до 50 ГГц; соединители 2,4 мм.
Где применяют
- Корпуса блоков и измерительной оснастки — СК-МВ-2,4.
- Прототипы и опытные образцы СВЧ-устройств — СК-МВ-2,4.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-МВ-2,4.
Исполнения серии СК-МВ-2,4
| Артикул | Размер L1, мм |
|---|---|
| KADAMM СК-2,4(р)-Ф2-Н-M30-01 | 1,4 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-02 | 3 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-03 | 1,4 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-04 | 3 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-05 | 1,4 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-06 | 3 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-01 | 1,4 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-02 | 3 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-03 | 1,4 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-04 | 3 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–50 |
| КСВН, не более | 1,15 |
| Соединитель | 2,4 мм розетка |
| Размер ØD1, мм | 4 |
| Размер ØD2, мм | 0,3 |
| Размер L2, мм | 1,5 |
| Материал | пассивированная нержавеющая сталь |
Подбор исполнения
- Полоса модели СК-МВ-2,4 должна перекрывать рабочие частоты (серия: до 50 ГГц).
- Соединители СК-МВ-2,4 — 2,4 мм; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM СК-МВ-2,4 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у СК-МВ-2,4?
У СК-МВ-2,4 — 2,4 мм; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-МВ-2,4?
Диапазон серии СК-МВ-2,4 — до 50 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СК-МВ-2,4?
К карточке СК-МВ-2,4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
