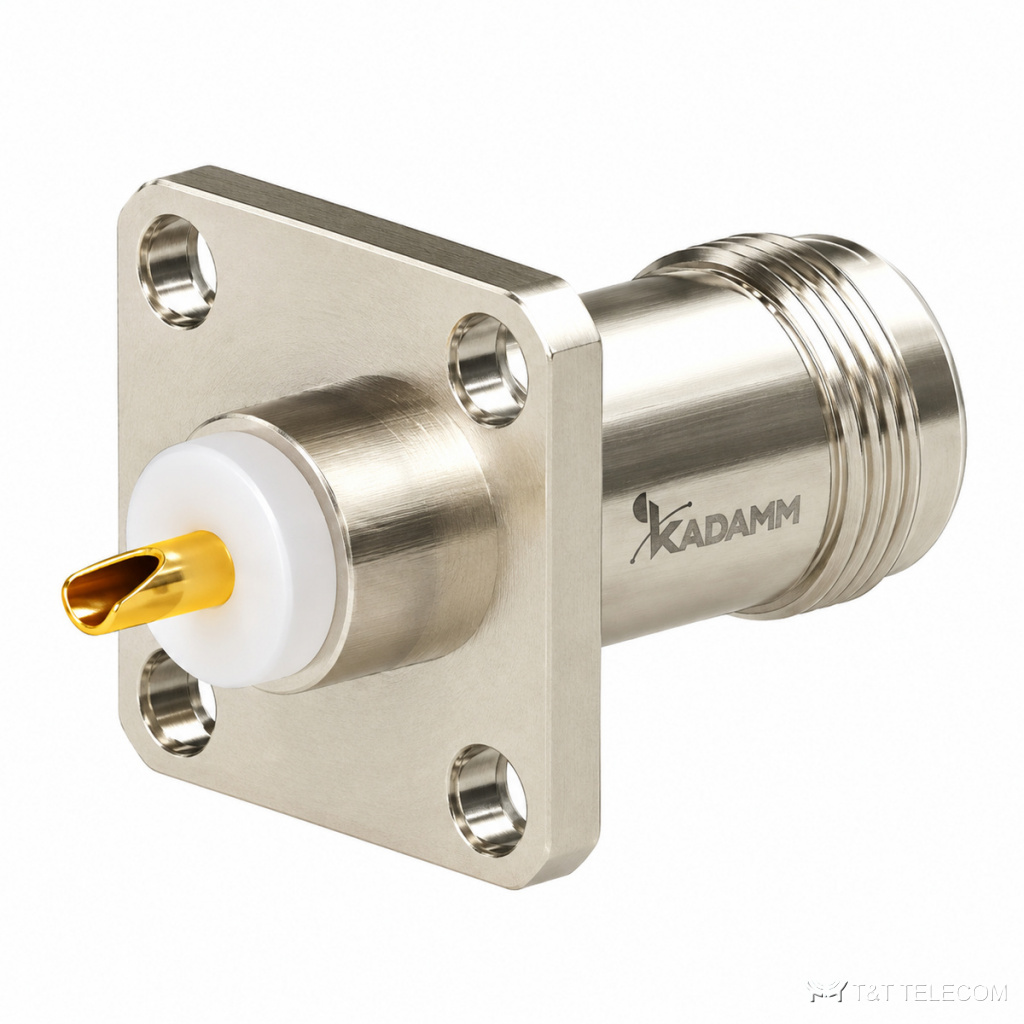

KADAMM СК-О-TNC — серия из 13 разъёмов СВЧ, до 11 ГГц. СК-О-TNC устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Коротко о СК-О-TNC: диапазон до 11 ГГц; соединители TNC; КСВН 1,25–1,4.
Область применения
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-TNC.
- Корпуса блоков и измерительной оснастки — СК-О-TNC.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-TNC.
Исполнения серии СК-О-TNC
| Артикул | КСВН | Соединитель | Монтаж | Фланец, отверстий | Резьба | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-TNC(в)-Ф4-О1 | 1,25 | TNC вилка | фланцевое, 4 отв. | 4 | — | — |
| KADAMM СК-TNC(р)-Р-О1 | 1,25 | TNC розетка | резьбовое (гайка) | — | 7/16-28UNEF-2A | — |
| KADAMM СК-TNC(р)-У-Р-О1 | 1,4 | TNC розетка, угловой | резьбовое (гайка) | — | 1/2-28UNEF-2A | — |
| KADAMM СК-TNC(р)-У-Ф4-О1 | 1,4 | TNC розетка, угловой | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | — |
| KADAMM СК-TNC(р)-Ф-О1 | 1,25 | TNC розетка | фланцевое | — | — | — |
| KADAMM СК-TNC(р)-Ф-О2 | 1,25 | TNC розетка | фланцевое | — | — | 9 |
| KADAMM СК-TNC(р)-Ф-О3 | 1,25 | TNC розетка | фланцевое | — | — | 5 |
| KADAMM СК-TNC(р)-Ф4-О1 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | — |
| KADAMM СК-TNC(р)-Ф4-О2 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | 32,3 |
| KADAMM СК-TNC(р)-Ф4-О3 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | 42,3 |
| KADAMM СК-TNC(р)-Ф4-О4 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | 2 |
| KADAMM СК-TNC(р)-Ф4-О5 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-24UNEF-2A | — |
| KADAMM СК-TNC(р)-Ф4-О6 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–11 |
| Материал | латунь с никелированием или нержавеющая сталь |
Подбор исполнения
- Полоса модели СК-О-TNC должна перекрывать рабочие частоты (серия: до 11 ГГц).
- КСВН моделей СК-О-TNC — от 1,25 до 1,4: чем ниже, тем меньше отражение в тракте.
- Соединители СК-О-TNC — TNC; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-О-TNC подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СК-О-TNC?
К карточке СК-О-TNC приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-О-TNC?
По таблице исполнений СК-О-TNC: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-О-TNC?
У СК-О-TNC — TNC; точный тип и пол разъёма указан в таблице для каждой модели.
