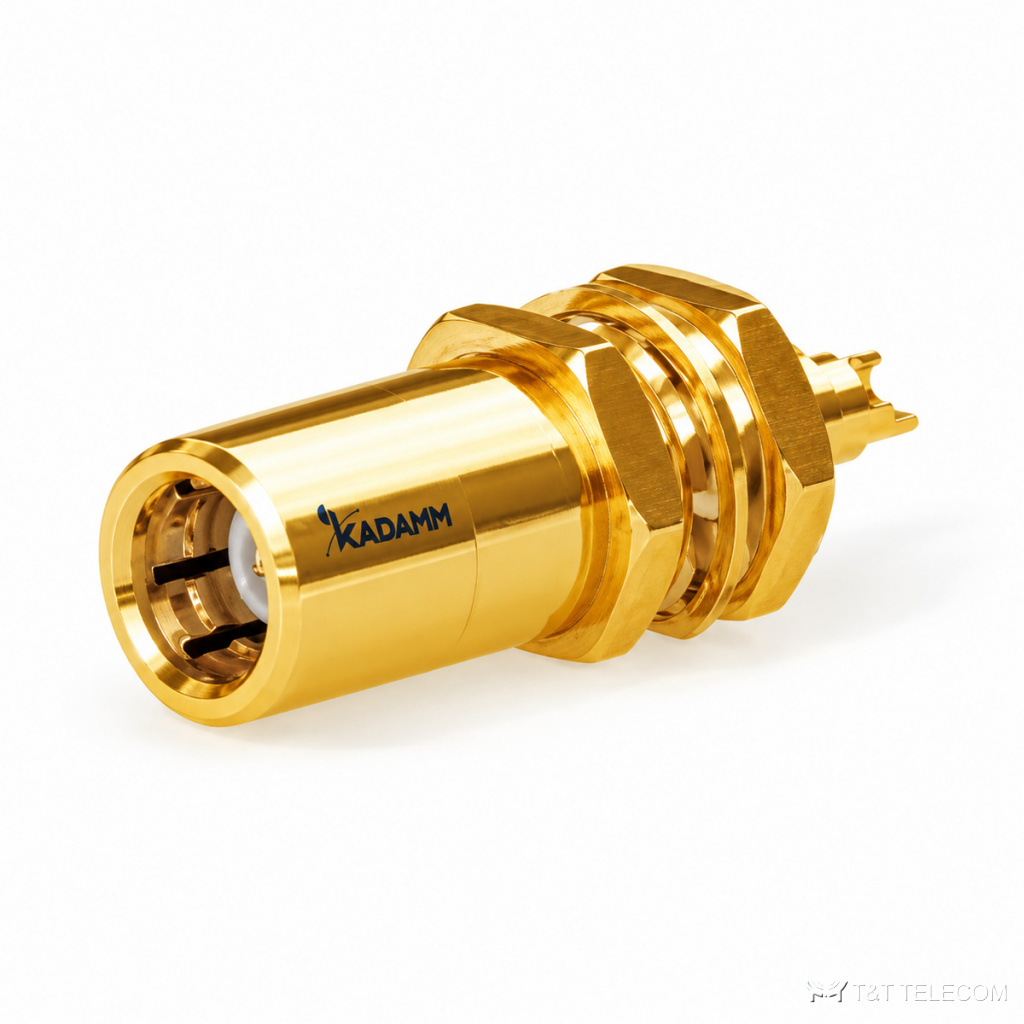

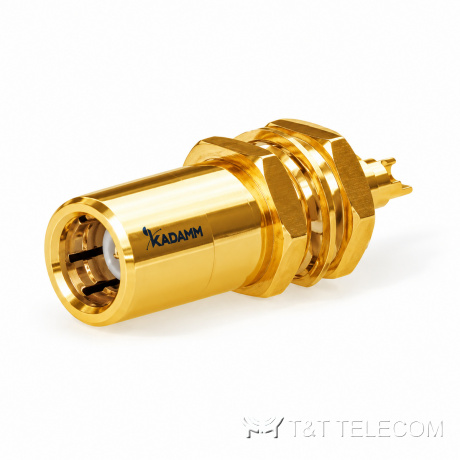

Серия KADAMM СК-О-SMB — серия из 13 разъёмов СВЧ, до 4 ГГц. СК-О-SMB устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Параметры СК-О-SMB: диапазон до 4 ГГц; соединители SMB; КСВН 1,3–1,5.
Для каких задач
- Прототипы и опытные образцы СВЧ-устройств — СК-О-SMB.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMB.
- Корпуса блоков и измерительной оснастки — СК-О-SMB.
Исполнения серии СК-О-SMB
| Артикул | Частоты, ГГц | КСВН | Соединитель | Монтаж | Монтажное отверстие, мм | Диаметр вывода, мм | Фланец, отверстий |
|---|---|---|---|---|---|---|---|
| KADAMM СК-SMB(в)-Р-О1 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SMB(в)-Р-О2 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø9,7 | 1,5 | — |
| KADAMM СК-SMB(в)-Р-О3 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | — | — | — |
| KADAMM СК-SMB(в)-Р-О4 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø5,2 | 1 | — |
| KADAMM СК-SMB(в)-У-Р-О1 | 0–4 | 1,5 | SMB вилка, угловой | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SMB(в)-Ф2-О1 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | Ø5,1 | 1,7 | 2 |
| KADAMM СК-SMB(в)-Ф2-О2 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | Ø5,1 | 1 | 2 |
| KADAMM СК-SMB(в)-Ф2-О3 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | — | — | 2 |
| KADAMM СК-SMB(р)-Р-О1 | 0–4 | 1,3 | SMB розетка | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SSMB(в)-Р-О1 | 0–3 | 1,3 | SSMB вилка | резьбовое (гайка) | Ø3,6 | — | — |
| KADAMM СК-SSMB(в)-Р-О2 | 0–3 | 1,3 | SSMB вилка | резьбовое (гайка) | — | — | — |
| KADAMM СК-SSMB(в)-У-Р-О1 | 0–3 | 1,5 | SSMB вилка, угловой | резьбовое (гайка) | Ø3,6 | 1 | — |
| KADAMM СК-SSMB(в)-Ф2-О1 | 0–3 | 1,3 | SSMB вилка | фланцевое, 2 отв. | Ø4,2 | 0,67 | 2 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | латунь (золочение или никелирование) или нержавеющая сталь |
Подбор исполнения
- Полоса модели СК-О-SMB должна перекрывать рабочие частоты (серия: до 4 ГГц).
- КСВН моделей СК-О-SMB — от 1,3 до 1,5: чем ниже, тем меньше отражение в тракте.
- Соединители СК-О-SMB — SMB; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-О-SMB подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-О-SMB?
По таблице исполнений СК-О-SMB: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-О-SMB?
У СК-О-SMB — SMB; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-SMB?
Диапазон серии СК-О-SMB — до 4 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM СК-О-SMB — техническое описание 229.42 КБ
