Серия разъёмов СВЧ KADAMM СК-О-N — до 11 ГГц, соединители N, 51 модель

Серия разъёмов СВЧ KADAMM СК-О-N — до 11 ГГц, соединители N, 51 модель
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-О-N — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

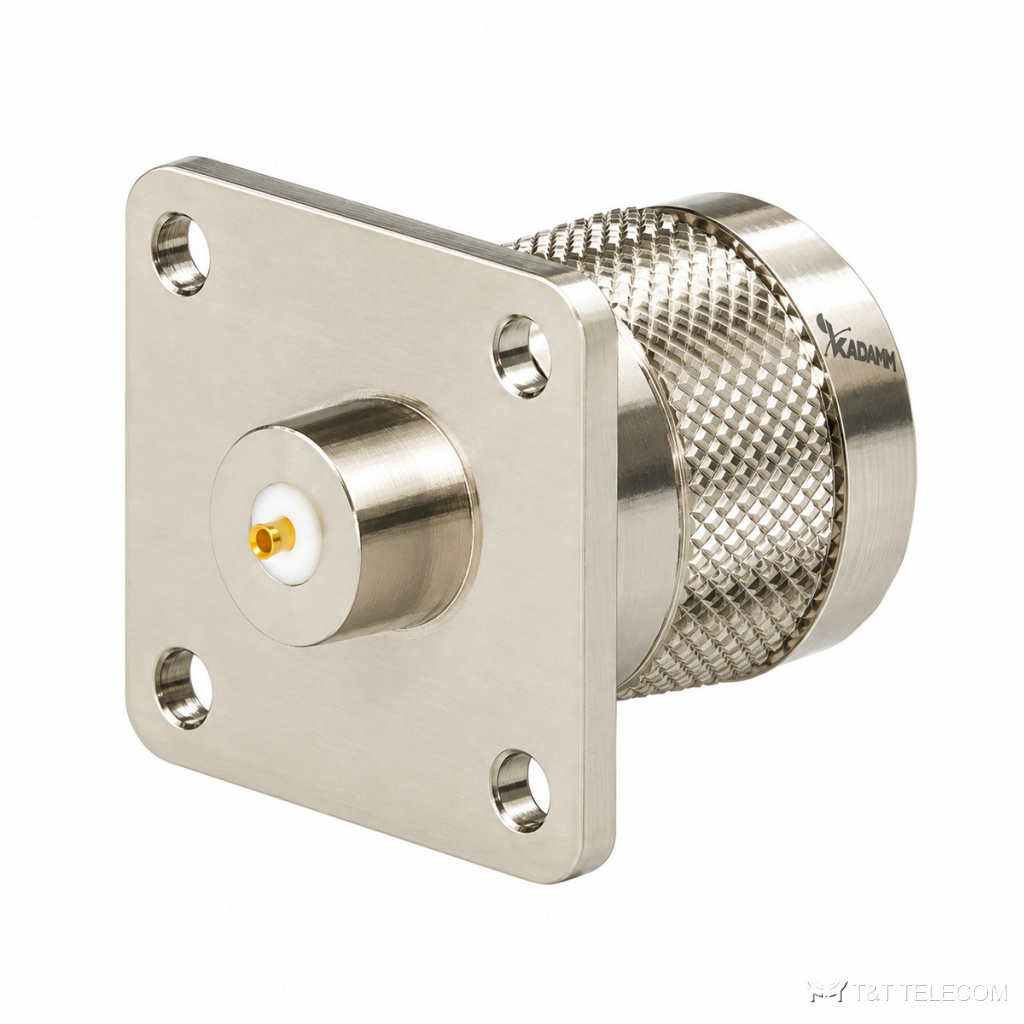

KADAMM СК-О-N — серия из 51 разъём СВЧ, до 11 ГГц. СК-О-N устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Коротко о СК-О-N: диапазон до 11 ГГц; соединители N; КСВН 1,25–1,4.

Где применяют

  • Печатные платы СВЧ-модулей — вывод сигнала через СК-О-N.
  • Корпуса блоков и измерительной оснастки — СК-О-N.
  • Прототипы и опытные образцы СВЧ-устройств — СК-О-N.

Исполнения серии СК-О-N

АртикулКСВНСоединительМонтажФланец, отверстийМонтажное отверстие, ммРезьбаДиаметр вывода, мм
KADAMM СК-N(в)-Ф-О11,25N вилкафланцевое——M12×0,75—
KADAMM СК-N(в)-Ф-О21,25N вилкафланцевое——M12×11,7
KADAMM СК-N(в)-Ф4-О11,25N вилкафланцевое, 4 отв.4Ø6,2—1
KADAMM СК-N(в)-Ф4-О101,25N вилкафланцевое, 4 отв.4Ø14,1—3,04
KADAMM СК-N(в)-Ф4-О111,25N вилкафланцевое, 4 отв.4Ø14,1——
KADAMM СК-N(в)-Ф4-О121,25N вилкафланцевое, 4 отв.4——2,1
KADAMM СК-N(в)-Ф4-О21,25N вилкафланцевое, 4 отв.4Ø9,1—1
KADAMM СК-N(в)-Ф4-О31,25N вилкафланцевое, 4 отв.4Ø4,2—1,2
KADAMM СК-N(в)-Ф4-О41,25N вилкафланцевое, 4 отв.4Ø6,2—1,27
KADAMM СК-N(в)-Ф4-О51,25N вилкафланцевое, 4 отв.4Ø9,1—0,8
KADAMM СК-N(в)-Ф4-О61,25N вилкафланцевое, 4 отв.4Ø6,1—1
KADAMM СК-N(в)-Ф4-О71,25N вилкафланцевое, 4 отв.4Ø9—0,8
KADAMM СК-N(в)-Ф4-О81,25N вилкафланцевое, 4 отв.4Ø8,4—1,6
KADAMM СК-N(в)-Ф4-О91,25N вилкафланцевое, 4 отв.4Ø10,1—3,04
KADAMM СК-N(р)-Р-О11,25N розеткарезьбовое (гайка)——5/8-24UNEF-2A—
KADAMM СК-N(р)-Р-О21,25N розеткарезьбовое (гайка)————
KADAMM СК-N(р)-У-Ф4-О11,4N розетка, угловойфланцевое, 4 отв.——5/8-24UNEF-2A—
KADAMM СК-N(р)-Ф-О11,25N розеткафланцевое————
KADAMM СК-N(р)-Ф-О21,25N розеткафланцевое————
KADAMM СК-N(р)-Ф-О31,25N розеткафланцевое————
KADAMM СК-N(р)-Ф2-О11,25N розеткафланцевое, 2 отв.2Ø9,35/8-24UNEF-2A—
KADAMM СК-N(р)-Ф2-О21,25N розеткафланцевое, 2 отв.2Ø6,75/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О11,25N розеткафланцевое, 4 отв.4Ø9,15/8-24UNEF-2A1
KADAMM СК-N(р)-Ф4-О101,25N розеткафланцевое, 4 отв.4Ø6,15/8-24UNEF-2A1
KADAMM СК-N(р)-Ф4-О111,25N розеткафланцевое, 4 отв.4Ø9,15/8-24UNEF-2A1,27
KADAMM СК-N(р)-Ф4-О121,25N розеткафланцевое, 4 отв.4Ø5,15/8-24UNEF-2A1,5
KADAMM СК-N(р)-Ф4-О131,25N розеткафланцевое, 4 отв.4Ø9,85/8-24UNEF-2A3,04
KADAMM СК-N(р)-Ф4-О141,25N розеткафланцевое, 4 отв.4Ø10,15/8-24UNEF-2A0,8
KADAMM СК-N(р)-Ф4-О151,25N розеткафланцевое, 4 отв.4Ø8,75/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О161,25N розеткафланцевое, 4 отв.4Ø10,25/8-24UNEF-2A2,4
KADAMM СК-N(р)-Ф4-О171,25N розеткафланцевое, 4 отв.4Ø4,25/8-24UNEF-2A1,3
KADAMM СК-N(р)-Ф4-О181,25N розеткафланцевое, 4 отв.4Ø8,45/8-24UNEF-2A1,6
KADAMM СК-N(р)-Ф4-О191,25N розеткафланцевое, 4 отв.4Ø9,15/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О21,25N розеткафланцевое, 4 отв.4Ø4,25/8-24UNEF-2A1,27
KADAMM СК-N(р)-Ф4-О201,25N розеткафланцевое, 4 отв.4Ø9,95/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О211,25N розеткафланцевое, 4 отв.4Ø6,25/8-24UNEF-2A1,3
KADAMM СК-N(р)-Ф4-О221,25N розеткафланцевое, 4 отв.4Ø165/8-24UNEF-2A0,8
KADAMM СК-N(р)-Ф4-О231,25N розеткафланцевое, 4 отв.4Ø11,15/8-24UNEF-2A3,04
KADAMM СК-N(р)-Ф4-О241,25N розеткафланцевое, 4 отв.4Ø6,25/8-24UNEF-2A1,9
KADAMM СК-N(р)-Ф4-О251,25N розеткафланцевое, 4 отв.4Ø14,25/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О261,25N розеткафланцевое, 4 отв.4Ø8,15/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О271,25N розеткафланцевое, 4 отв.4Ø7,35/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О281,25N розеткафланцевое, 4 отв.4—5/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О291,25N розеткафланцевое, 4 отв.4—5/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О31,25N розеткафланцевое, 4 отв.4Ø9,95/8-24UNEF-2A3,04
KADAMM СК-N(р)-Ф4-О41,25N розеткафланцевое, 4 отв.4Ø6,25/8-24UNEF-2A1,27
KADAMM СК-N(р)-Ф4-О51,25N розеткафланцевое, 4 отв.4Ø6,25/8-24UNEF-2A1
KADAMM СК-N(р)-Ф4-О61,25N розеткафланцевое, 4 отв.4Ø165/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О71,25N розеткафланцевое, 4 отв.4Ø10,15/8-24UNEF-2A3,04
KADAMM СК-N(р)-Ф4-О81,25N розеткафланцевое, 4 отв.4Ø10,15/8-24UNEF-2A—
KADAMM СК-N(р)-Ф4-О91,25N розеткафланцевое, 4 отв.4Ø9,15/8-24UNEF-2A0,8

Общие характеристики

ПараметрЗначение
Диапазон частот, ГГц0–11
Материаллатунь (золочение или никелирование) или нержавеющая сталь

Подбор исполнения

  • Сначала выбирают строку СК-О-N по частоте — серия перекрывает до 11 ГГц.
  • КСВН моделей СК-О-N — от 1,25 до 1,4: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-О-N — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM СК-О-N подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия СК-О-N?
Диапазон серии СК-О-N — до 11 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СК-О-N?
К карточке СК-О-N приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии СК-О-N?
По таблице исполнений СК-О-N: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
