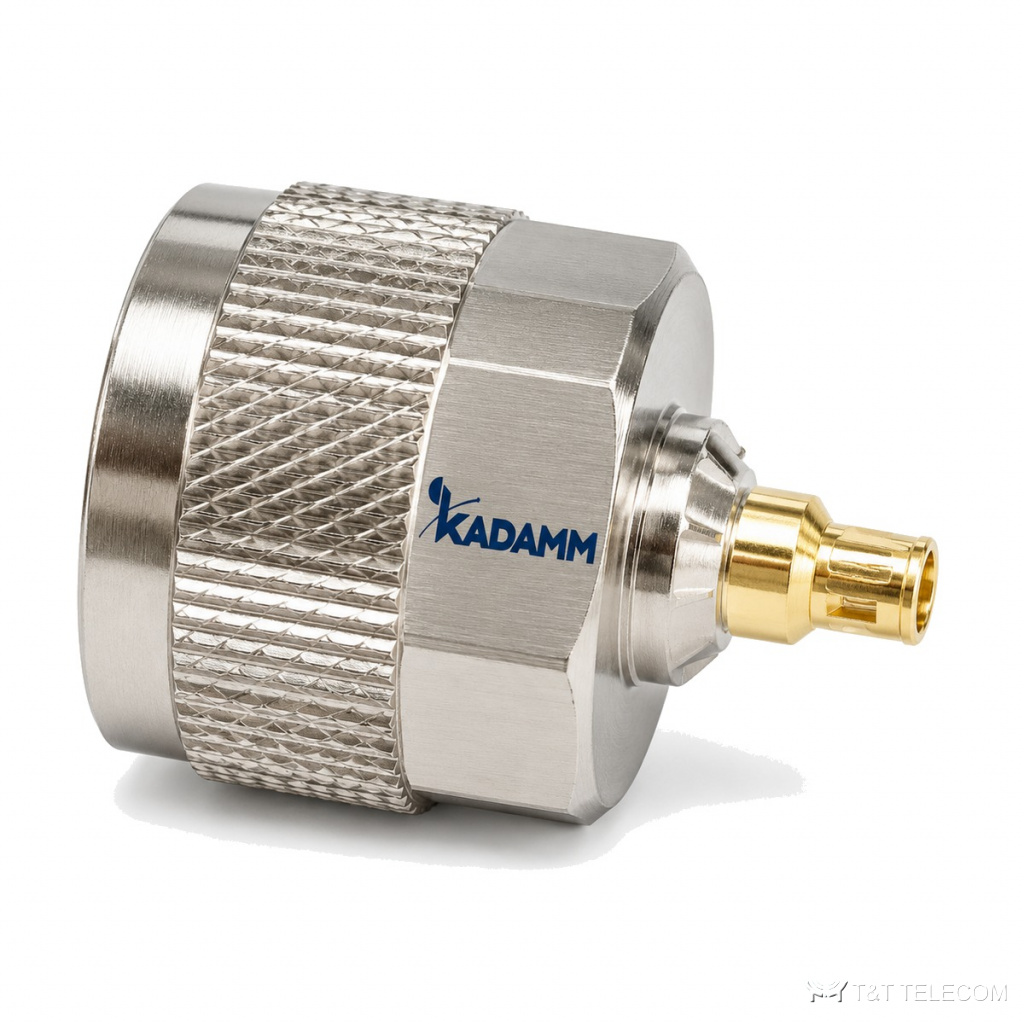

Серия разъёмов СВЧ KADAMM СК-1,85(р) — до 67 ГГц, соединители 1,85 мм, 12 моделей

Серия разъёмов СВЧ KADAMM СК-1,85(р) — до 67 ГГц, соединители 1,85 мм, 12 моделей
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM СК-1,85(р) — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM СК-1,85(р): серия из 12 разъёмов СВЧ, до 67 ГГц. СК-1,85(р) устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Коротко о СК-1,85(р): диапазон до 67 ГГц; соединители 1,85 мм.

Где применяют

  • Корпуса блоков и измерительной оснастки — СК-1,85(р).
  • Прототипы и опытные образцы СВЧ-устройств — СК-1,85(р).
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-1,85(р).

Исполнения серии СК-1,85(р)

АртикулРазмер ØD, ммРазмер L, мм
KADAMM СК-1,85(р)-Ф2-Н-D30-010,31,2
KADAMM СК-1,85(р)-Ф2-Н-D30-020,32
KADAMM СК-1,85(р)-Ф2-Н-D30-040,31,2
KADAMM СК-1,85(р)-Ф2-Н-D30-050,32
KADAMM СК-1,85(р)-Ф2-Н-D58-030,585,85
KADAMM СК-1,85(р)-Ф2-Н-D58-060,585,85
KADAMM СК-1,85(р)-Ф4-Н-D30-010,31,2
KADAMM СК-1,85(р)-Ф4-Н-D30-020,32
KADAMM СК-1,85(р)-Ф4-Н-D30-040,31,2
KADAMM СК-1,85(р)-Ф4-Н-D30-050,32
KADAMM СК-1,85(р)-Ф4-Н-D58-030,585,85
KADAMM СК-1,85(р)-Ф4-Н-D58-060,585,85

Общие характеристики

ПараметрЗначение
Диапазон частот, ГГц0–67
КСВН, не более1,25
Соединитель1,85 мм розетка
Материалпассивированная нержавеющая сталь

Подбор исполнения

  • Полоса модели СК-1,85(р) должна перекрывать рабочие частоты (серия: до 67 ГГц).
  • Соединители СК-1,85(р) — 1,85 мм; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM СК-1,85(р) по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия СК-1,85(р)?
Диапазон серии СК-1,85(р) — до 67 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на СК-1,85(р)?
К карточке СК-1,85(р) приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии СК-1,85(р)?
По таблице исполнений СК-1,85(р): сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
